Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)




848 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I38

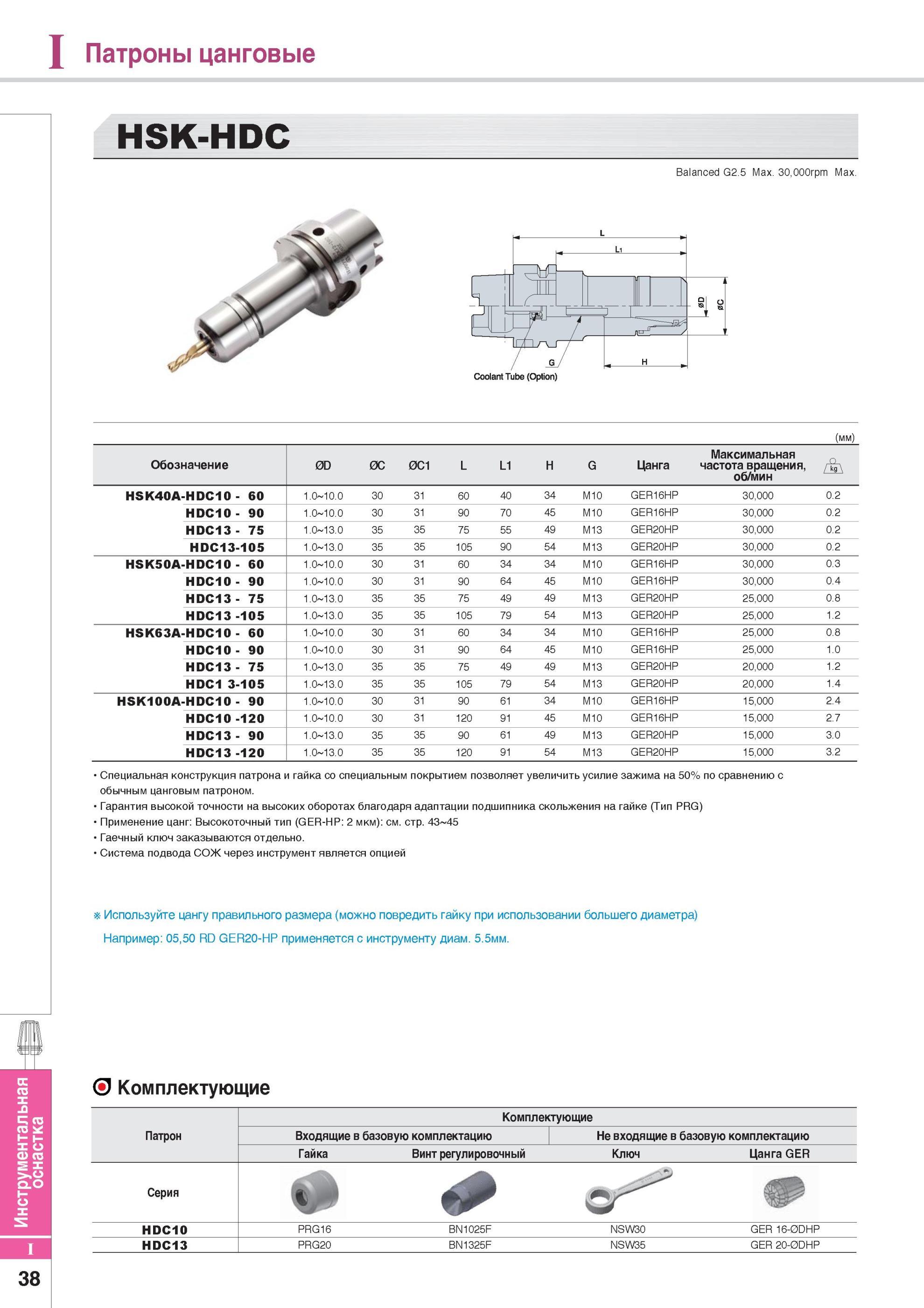

848 Патроны цанговые HSK-HDC Balanced G2 5 Max 30,000rpm Max Специальная конструкция патрона и гайка специальным покрытием позволяет увеличить усилие обычным ц Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I38

Патроны цанговые HSK-HDC Balanced G2 5 Max 30,000rpm Max Специальная конструкция патрона и гайка специальным покрытием позволяет увеличить усилие обычным ц

Патроны цанговые HSK-HDC Balanced G2.5 Max. 30,000rpm Max. Специальная конструкция патрона и гайка специальным покрытием позволяет увеличить усилие обычным цанговым патроном. Гарантия высокой точности на высоких оборотах благодаря адаптации подшипника скольжения на Применение цанг Высокоточный тип (GER-HP 2 мкм) см. стр. 43 45 Гаечный ключ заказываются отдельно. Система подвода СОЖ через инструмент является опцией зажима на 50% по сравнению с гайке (Тип PRG) (мм) Обозначение 0D 0C 0C1 L L1 H G Цанга Максимальная частота вращения, об/мин HSK40A-HDC10 - 60 1.0 10.0 30 31 60 40 34 M10 GER16HP 30,000 0.2 HDC10 - 90 1.0 10.0 30 31 90 70 45 M10 GER16HP 30,000 0.2 HDC13 - 75 1.0 13.0 35 35 75 55 49 M13 GER20HP 30,000 0.2 HDC13-105 1.0 13.0 35 35 105 90 54 M13 GER20HP 30,000 0.2 HSK50A-HDC10 - 60 1.0 10.0 30 31 60 34 34 M10 GER16HP 30,000 0.3 HDC10 - 90 1.0 10.0 30 31 90 64 45 M10 GER16HP 30,000 0.4 HDC13 - 75 1.0 13.0 35 35 75 49 49 M13 GER20HP 25,000 0.8 HDC13 -105 1.0 13.0 35 35 105 79 54 M13 GER20HP 25,000 1.2 HSK63A-HDC10 - 60 1.0 10.0 30 31 60 34 34 M10 GER16HP 25,000 0.8 HDC10 - 90 1.0 10.0 30 31 90 64 45 M10 GER16HP 25,000 1.0 HDC13 - 75 1.0 13.0 35 35 75 49 49 M13 GER20HP 20,000 1.2 HDC1 3-105 1.0 13.0 35 35 105 79 54 M13 GER20HP 20,000 1.4 HSK100A-HDC10 - 90 1.0 10.0 30 31 90 61 34 M10 GER16HP 15,000 2.4 HDC10 -120 1.0 10.0 30 31 120 91 45 M10 GER16HP 15,000 2.7 HDC13- 90 1.0 13.0 35 35 90 61 49 M13 GER20HP 15,000 3.0 HDC13 -120 1.0 13.0 35 35 120 91 54 M13 GER20HP 15,000 3.2 Используйте цангу правильного размера (можно повредить гайку при использовании большего диаметра) Например 05,50 RD GER20-HP применяется с инструменту диам. 5.5мм. О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER Серия <31 HDC10 PRG16 BN1025F NSW30 GER 16-0DHP HDC13 PRG20 BN1325F NSW35 GER 20-0DHP Инструментальная оснастка 38 Вспомогательный инструмент Korloy для металлорежущих станков
