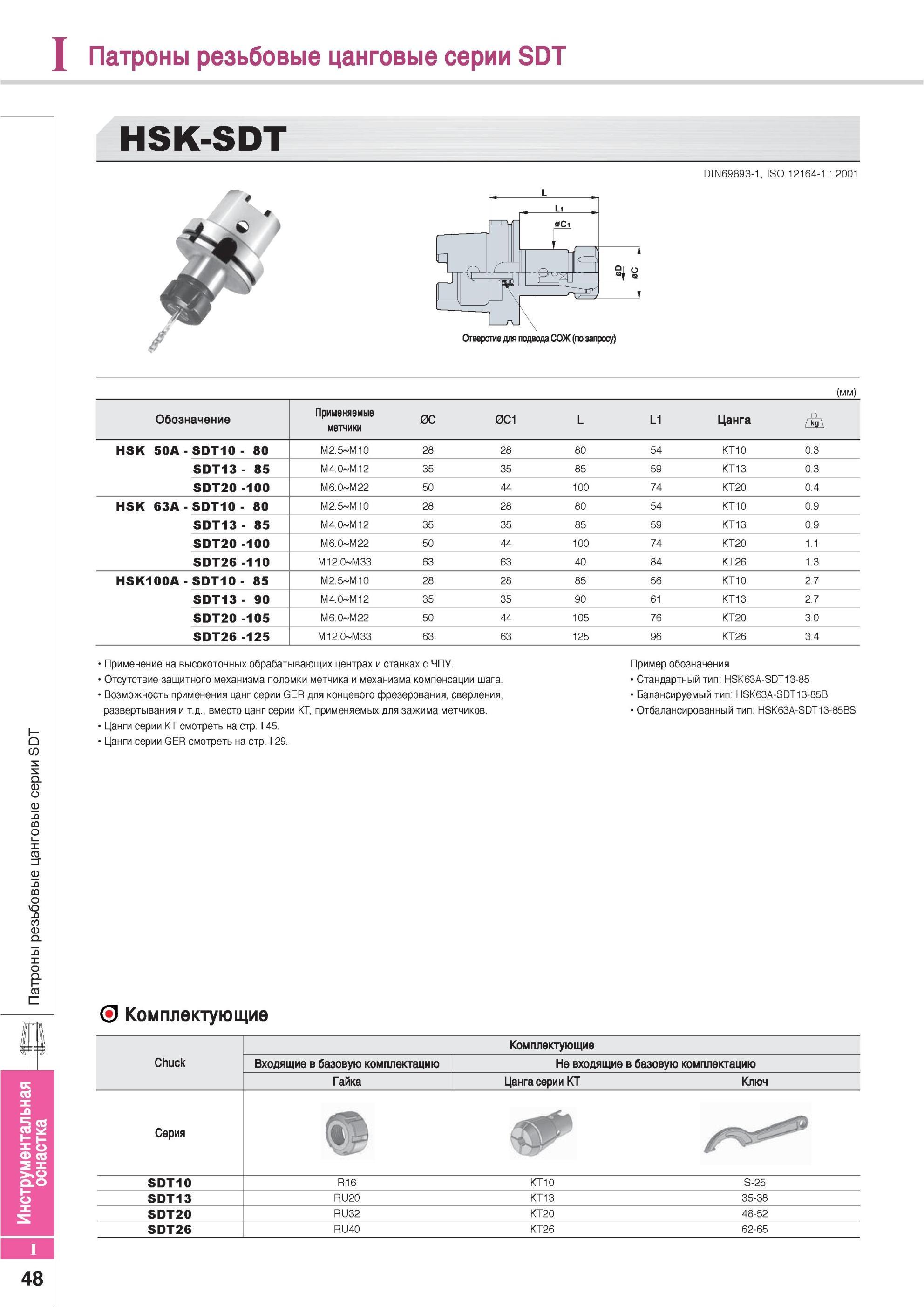

838 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I48

838 Патроны резьбовые цанговые Korloy серии SDT 48 HSK-SDT DIN69893-1 ISO 12164-1 2001 Отверстие для подвода СОЖ (по запросу) Обозначение Применяемые метчики И Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I48

Патроны резьбовые цанговые Korloy серии SDT 48 HSK-SDT DIN69893-1 ISO 12164-1 2001 Отверстие для подвода СОЖ (по запросу) Обозначение Применяемые метчики И

Патроны резьбовые цанговые Korloy серии SDT 48 HSK-SDT DIN69893-1 ISO 12164-1 2001 Отверстие для подвода СОЖ (по запросу) Обозначение Применяемые метчики Инструментальная оснастка 0C 0C1 L L1 Цанга HSK 50A -SDT10 80 M2.5-M10 28 28 80 54 KT10 0.3 SDT13 85 M4.0-M12 35 35 85 59 KT13 0.3 SDT20 100 M6.0-M22 50 44 100 74 KT20 0.4 HSK 63A -SDT10 80 M2.5-M10 28 28 80 54 KT10 0.9 SDT13 85 M4.0-M12 35 35 85 59 KT13 0.9 SDT20 100 M6.0-M22 50 44 100 74 KT20 1.1 SDT26 110 M12.0-M33 63 63 40 84 KT26 1.3 HSK100A -SDT10 85 M2.5-M10 28 28 85 56 KT10 2.7 SDT13 90 M4.0-M12 35 35 90 61 KT13 2.7 SDT20 105 M6.0-M22 50 44 105 76 KT20 3.0 SDT26 125 M12.0-M33 63 63 125 96 KT26 3.4 Применение на высокоточных обрабатывающих центрах и станках с ЧПУ. Отсутствие защитного механизма поломки метчика и механизма компенсации шага. Возможность применения цанг серии GER для концевого фрезерования сверления развертывания и т.д. вместо цанг серии KT применяемых для зажима метчиков. Цанги серии KT смотреть на стр. 45. Цанги серии GER смотреть на стр. 29. Пример обозначения Стандартный тип HSK63A-SDT13-85 Балансируемый тип HSK63A-SDT13-85B Отбалансированный тип HSK63A-SDT13-85BS Комплектующие Комплектующие Chuck Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Цанга серии KT Ключ Серия SDT10 R16 KT10 S-25 SDT13 RU20 KT13 35-38 SDT20 RU32 KT20 48-52 SDT26 RU40 KT26 62-65
