KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)




836 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I46

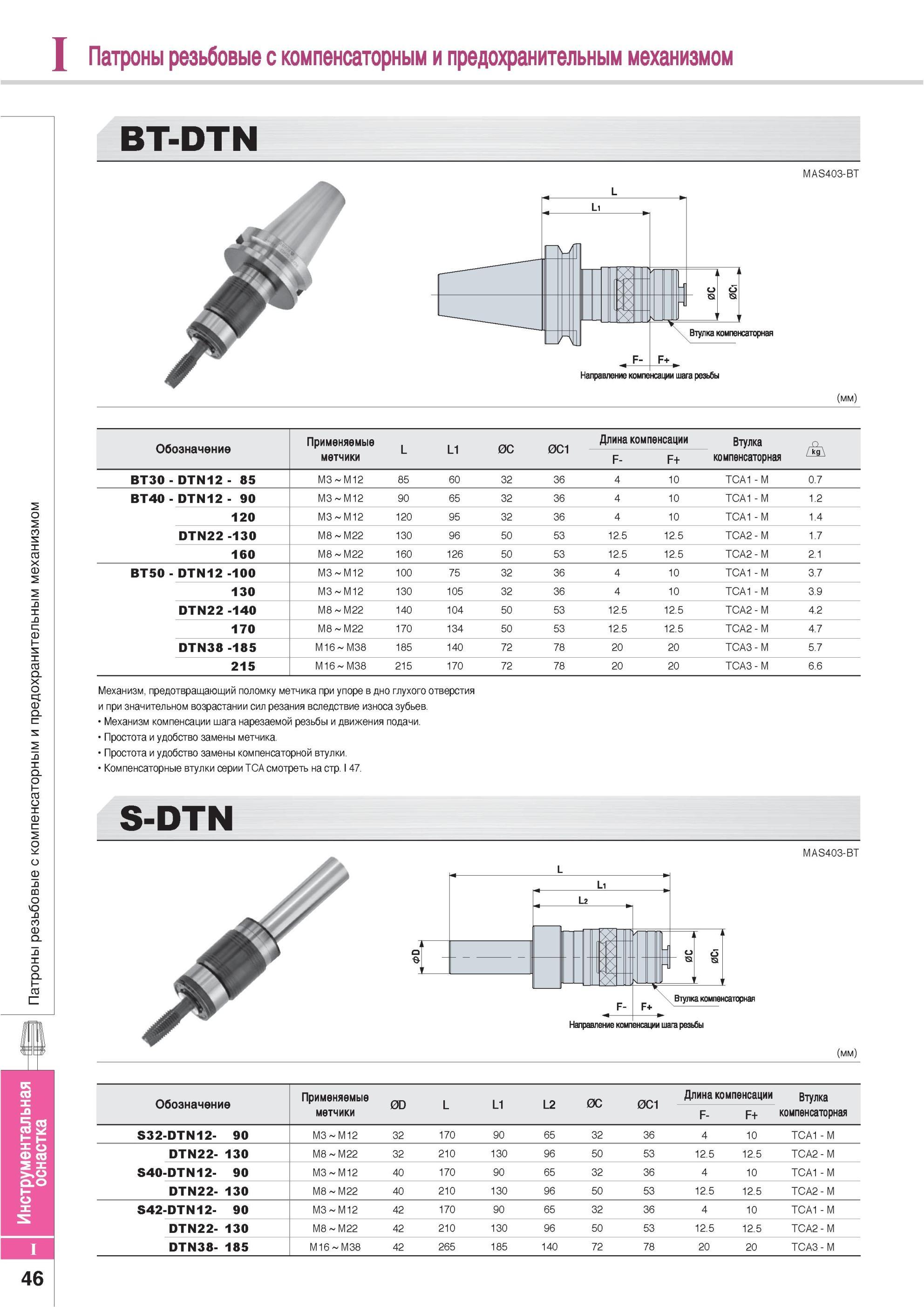

836 Патроны резьбовые Korloy с компенсаторным и предохранительным механизмом BT-DTN MAS403-BT Обозначение Применяемые метчики Инструментальная оснастка L L1 0С Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I46

Патроны резьбовые Korloy с компенсаторным и предохранительным механизмом BT-DTN MAS403-BT Обозначение Применяемые метчики Инструментальная оснастка L L1 0С

Патроны резьбовые Korloy с компенсаторным и предохранительным механизмом BT-DTN MAS403-BT Обозначение Применяемые метчики Инструментальная оснастка L L1 0С 0С1 Длина компенсации Втулка F- F+ компенсаторная BT30 DTN12 85 M3 M12 85 60 32 36 4 10 TCA1-M 0.7 BT40 DTN12 90 M3 M12 90 65 32 36 4 10 TCA1-M 1.2 120 M3 M12 120 95 32 36 4 10 TCA1 M 1.4 DTN22 -130 M8 M22 130 96 50 53 12.5 12.5 TCA2 M 1.7 160 M8 M22 160 126 50 53 12.5 12.5 TCA2 M 2.1 BT50 DTN12 -100 M3 M12 100 75 32 36 4 10 TCA1 M 3.7 130 M3 M12 130 105 32 36 4 10 TCA1 M 3.9 DTN22 -140 M8 M22 140 104 50 53 12.5 12.5 TCA2 M 4.2 170 M8 M22 170 134 50 53 12.5 12.5 TCA2 M 4.7 DTN38 -185 M16 M38 185 140 72 78 20 20 TCA3 M 5.7 215 M16 M38 215 170 72 78 20 20 TCA3 M 6.6 Механизм предотвращающий поломку метчика при упоре в дно глухого отверстия и при значительном возрастании сил резания вследствие износа зубьев. Механизм компенсации шага нарезаемой резьбы и движения подачи. Простота и удобство замены метчика. Простота и удобство замены компенсаторной втулки. Компенсаторные втулки серии TCA смотреть на стр. 47. S-DTN MAS403-BT Обозначение Применяемые метчики 0D L L1 L2 0С 0С1 Длина компенсации F- F+ Втулка компенсаторная S32-DTN12- 90 M3 M12 32 170 90 65 32 36 4 10 TCA1 M DTN22- 130 M8 M22 32 210 130 96 50 53 12.5 12.5 TCA2 M S40-DTN12- 90 M3 M12 40 170 90 65 32 36 4 10 TCA1 M DTN22- 130 M8 M22 40 210 130 96 50 53 12.5 12.5 TCA2 M S42-DTN12- 90 M3 M12 42 170 90 65 32 36 4 10 TCA1 M DTN22- 130 M8 M22 42 210 130 96 50 53 12.5 12.5 TCA2 M DTN38- 185 M16 M38 42 265 185 140 72 78 20 20 TCA3 M 46 Направление компенсации шага резьбы Втулка компенсаторная Направление компенсации шага резьбы Втулка компенсаторная
