Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

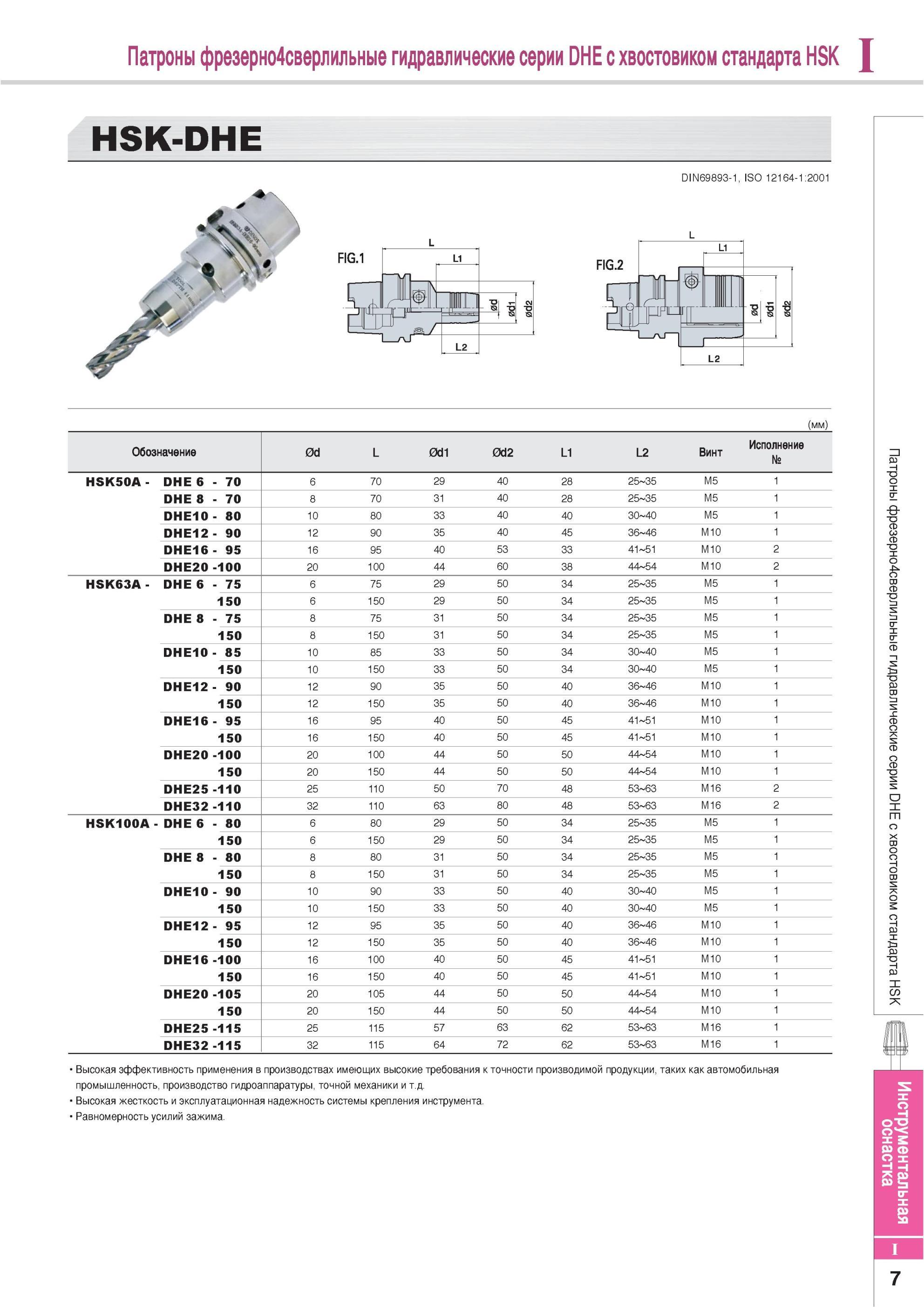

797 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I7

797 Патроны фрезерно-сверлильные Korloy гидравлические серии DHE с хвостовиком стандарта HSK Высокая эффективность применения в производствах имеющих высокие т Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I7

Патроны фрезерно-сверлильные Korloy гидравлические серии DHE с хвостовиком стандарта HSK Высокая эффективность применения в производствах имеющих высокие т

Патроны фрезерно-сверлильные Korloy гидравлические серии DHE с хвостовиком стандарта HSK Высокая эффективность применения в производствах имеющих высокие требования к точности производимой продукции таких как автомобильная промышленность производство гидроаппаратуры точной механики и т.д. Высокая жесткость и эксплуатационная надежность системы крепления инструмента. Равномерность усилий зажима. Инструментальная оснастка HSK-DHE DIN69893-1 ISO 12164-1 2001 Обозначение 0d L 0d1 0d2 L1 L2 Винт Исполнение № HSK50A DHE6 70 6 70 29 40 28 25 35 M5 1 DHE 8 70 8 70 31 40 28 25 35 M5 1 DHE10 80 10 80 33 40 40 30 40 M5 1 DHE12 90 12 90 35 40 45 36 46 M10 1 DHE16 95 16 95 40 53 33 41 51 M10 2 DHE20 100 20 100 44 60 38 44 54 M10 2 HSK63A DHE6 75 6 75 29 50 34 25 35 M5 1 150 6 150 29 50 34 25 35 M5 1 DHE 8 75 8 75 31 50 34 25 35 M5 1 150 8 150 31 50 34 25 35 M5 1 DHE10 85 10 85 33 50 34 30 40 M5 1 150 10 150 33 50 34 30 40 M5 1 DHE12 90 12 90 35 50 40 36 46 M10 1 150 12 150 35 50 40 36 46 M10 1 DHE16 95 16 95 40 50 45 51 41 M10 1 150 16 150 40 50 45 51 41 M10 1 DHE20 100 20 100 44 50 50 44 54 M10 1 150 20 150 44 50 50 44 54 M10 1 DHE25 110 25 110 50 70 48 53 63 M16 2 DHE32 110 32 110 63 80 48 53 63 M16 2 HSK100A DHE 6 80 6 80 29 50 34 25 35 M5 1 150 6 150 29 50 34 25 35 M5 1 DHE 8 80 8 80 31 50 34 25 35 M5 1 150 8 150 31 50 34 25 35 M5 1 DHE10 90 10 90 33 50 40 30 40 M5 1 150 10 150 33 50 40 30 40 M5 1 DHE12 95 12 95 35 50 40 36 46 M10 1 150 12 150 35 50 40 36 46 M10 1 DHE16 100 16 100 40 50 45 51 41 M10 1 150 16 150 40 50 45 51 41 M10 1 DHE20 105 20 105 44 50 50 44 54 M10 1 150 20 150 44 50 50 44 54 M10 1 DHE25 115 25 115 57 63 62 53 63 M16 1 DHE32 115 32 115 64 72 62 53 63 M16 1
