KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

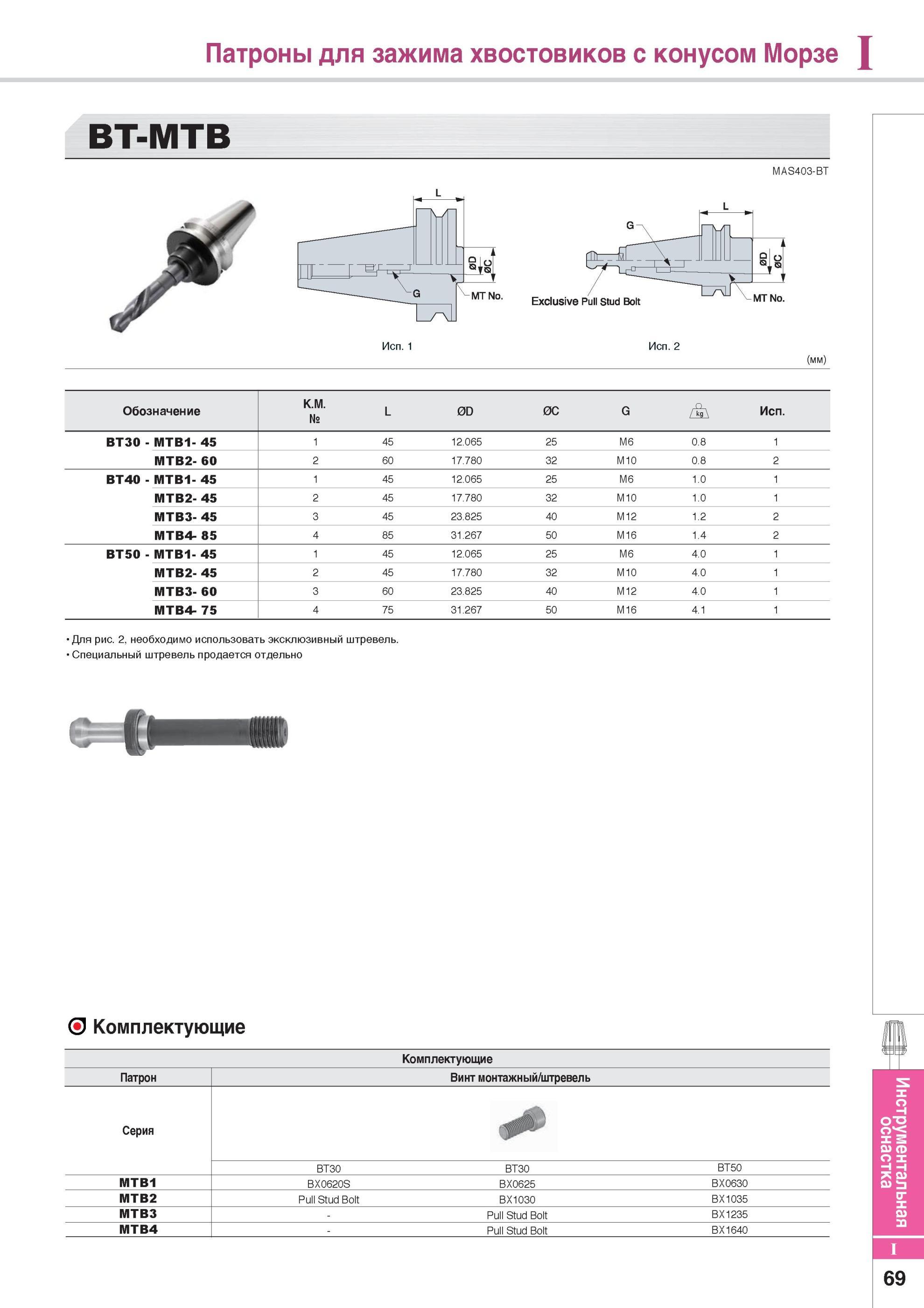

879 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I69

879 Патроны для зажима хвостовиков с конусом Морзе BT-MTB MAS403-BT Исп 2 (мм) Обозначение К М № L 0D 0C G Исп BT30 - MTB1- 45 1 45 12 065 25 M6 0 8 1 MTB2- 60 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I69

Патроны для зажима хвостовиков с конусом Морзе BT-MTB MAS403-BT Исп 2 (мм) Обозначение К М № L 0D 0C G Исп BT30 - MTB1- 45 1 45 12 065 25 M6 0 8 1 MTB2- 60

Патроны для зажима хвостовиков с конусом Морзе BT-MTB MAS403-BT Исп. 2 (мм) Обозначение К.М. № L 0D 0C G Исп. BT30 - MTB1- 45 1 45 12.065 25 M6 0.8 1 MTB2- 60 2 60 17.780 32 M10 0.8 2 BT40 - MTB1- 45 1 45 12.065 25 M6 1.0 1 MTB2- 45 2 45 17.780 32 M10 1.0 1 MTB3- 45 3 45 23.825 40 M12 1.2 2 MTB4- 85 4 85 31.267 50 M16 1.4 2 BT50 - MTB1- 45 1 45 12.065 25 M6 4.0 1 MTB2- 45 2 45 17.780 32 M10 4.0 1 MTB3- 60 3 60 23.825 40 M12 4.0 1 MTB4- 75 4 75 31.267 50 M16 4.1 1 Для рис. 2, необходимо использовать эксклюзивный штревель. Специальный штревель продается отдельно О Комплектующие Комплектующие Патрон Винт монтажный/штревель Серия BT30 BT30 BT50 MTB1 BX0620S BX0625 BX0630 MTB2 Pull Stud Bolt BX1030 BX1035 MTB3 - Pull Stud Bolt BX1235 MTB4 - Pull Stud Bolt BX1640 Инструментальная оснастка 69 Exclusive Pull stud Bolt Вспомогательный инструмент Korloy для металлорежущих станков
