HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

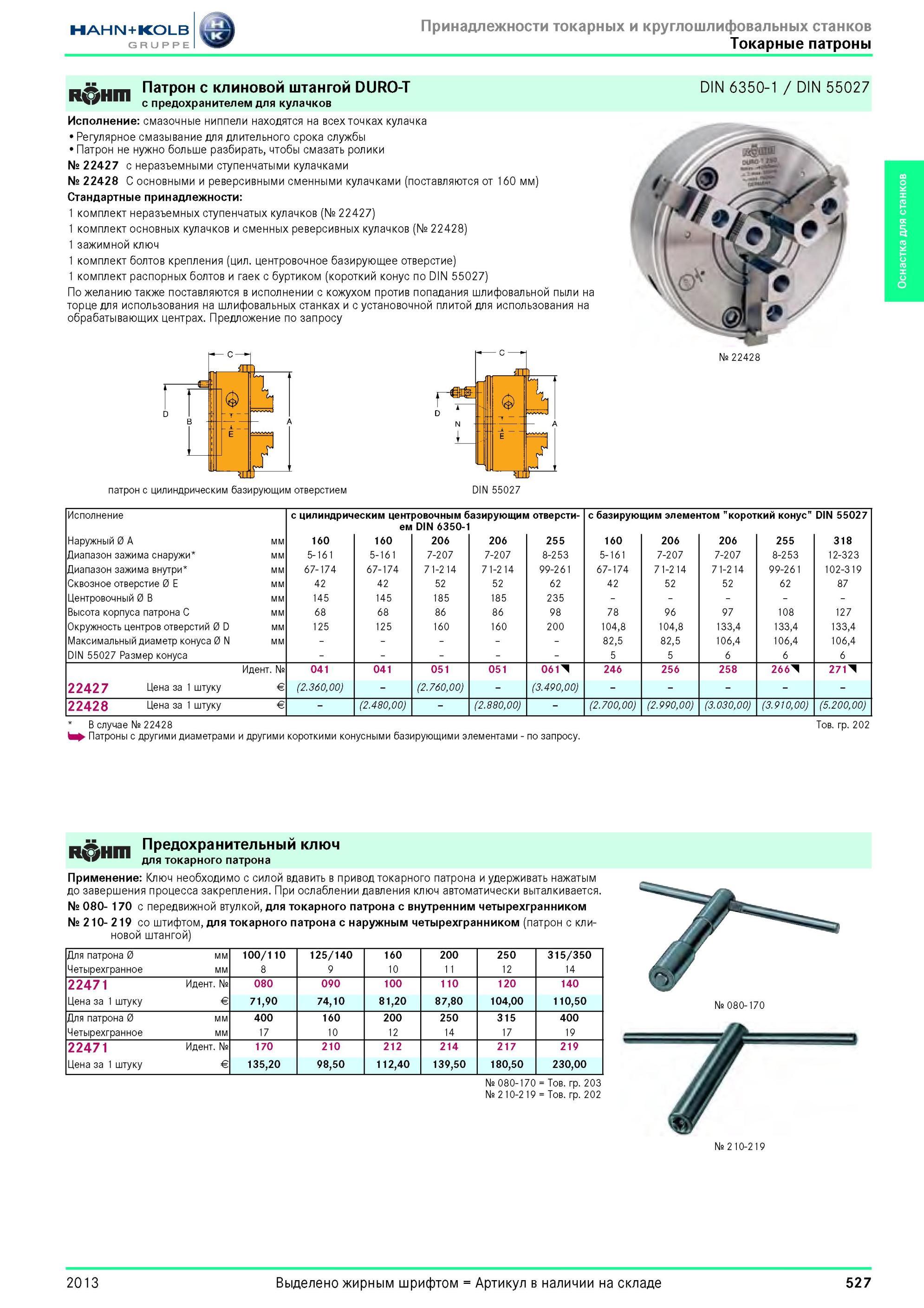

527 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.527

527 Патрон с клиновой штангой DURO-T от Hahn Kolb с предохранителем для кулачков Исполнение смазочные ниппели находятся на всех точках кулачка Регулярное Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 527

Патрон с клиновой штангой DURO-T от Hahn Kolb с предохранителем для кулачков Исполнение смазочные ниппели находятся на всех точках кулачка Регулярное

Патрон с клиновой штангой DURO-T от Hahn Kolb с предохранителем для кулачков Исполнение смазочные ниппели находятся на всех точках кулачка Регулярное смазывание для длительного срока службы Патрон не нужно больше разбирать, чтобы смазать ролики № 22427 с неразъемными ступенчатыми кулачками № 22428 С основными и реверсивными сменными кулачками (поставляются от 160 мм) Стандартные принадлежности 1 комплект неразъемных ступенчатых кулачков (№ 22427) 1 комплект основных кулачков и сменных реверсивных кулачков (№ 22428) 1 зажимной ключ 1 комплект болтов крепления (цил. центровочное базирующее отверстие) 1 комплект распорных болтов и гаек с буртиком (короткий конус по DIN 55027) По желанию также поставляются в исполнении с кожухом против попадания шлифовальной пыли на торце для использования на шлифовальных станках и с установочной плитой для использования на обрабатывающих центрах. Предложение по запросу DIN 6350-1 / DIN 55027 № 22428 патрон с цилиндрическим базирующим отверстием DIN 55027 Исполнение с цилиндрическим центровочным базирующим отверстием DIN 6350-1 с базирующим элементом "короткий конус" DIN 55027 Наружный 0 A мм 160 160 206 206 255 160 206 206 255 318 Диапазон зажима снаружи мм 5-161 5-161 7-207 7-207 8-253 5-161 7-207 7-207 8-253 12-323 Диапазон зажима внутри мм 67-174 67-174 71-214 71-214 99-261 67-174 71-214 71-214 99-261 102-319 Сквозное отверстие 0 E мм 42 42 52 52 62 42 52 52 62 87 Центровочный 0 B мм 145 145 185 185 235 Высота корпуса патрона C мм 68 68 86 86 98 78 96 97 108 127 Окружность центров отверстий 0 D мм 125 125 160 160 200 104,8 104,8 133,4 133,4 133,4 Максимальный диаметр конуса 0 N мм 82,5 82,5 106,4 106,4 106,4 DIN 55027 Размер конуса 5 5 6 6 6 Идентификационный номер № 041 041 051 051 061d 246 256 258 266d 271d 22427 Цена за 1 штуку Евро € (2.360,00) (2.760,00) (3.490,00) 22428 Цена за 1 штуку Евро € (2.480,00) (2.880,00) (2.700,00) (2.990,00) (3.030,00) (3.910,00) (5.200,00) В случае № 22428 Патроны с другими диаметрами и другими короткими конусными базирующими элементами по запросу. Товарная группа 202 Предохранительный ключ для токарного патрона Применение Ключ необходимо с силой вдавить в привод токарного патрона и удерживать нажатым до завершения процесса закрепления. При ослаблении давления ключ автоматически выталкивается. № 080- 170 с передвижной втулкой, для токарного патрона с внутренним четырехгранником № 210-219 со штифтом, для токарного патрона с наружным четырехгранником (патрон с клиновой штангой) Для патрона 0 мм 100/110 125/140 160 200 250 315/350 Четырехгранное мм 8 9 10 11 12 14 22471 Идентификационный номер № 080 090 100 110 120 140 Цена за 1 штуку Евро € 71,90 74,10 81,20 87,80 104,00 110,50 Для патрона 0 мм 400 160 200 250 315 400 Четырехгранное мм 17 10 12 14 17 19 22471 Идентификационный номер № 170 210 212 214 217 219 Цена за 1 штуку Евро € 135,20 98,50 112,40 139,50 180,50 230,00 № 080-170 Товарная группа 203 № 210-219 Товарная группа 202 № 210-219 2013 527 Оснастка для станков
