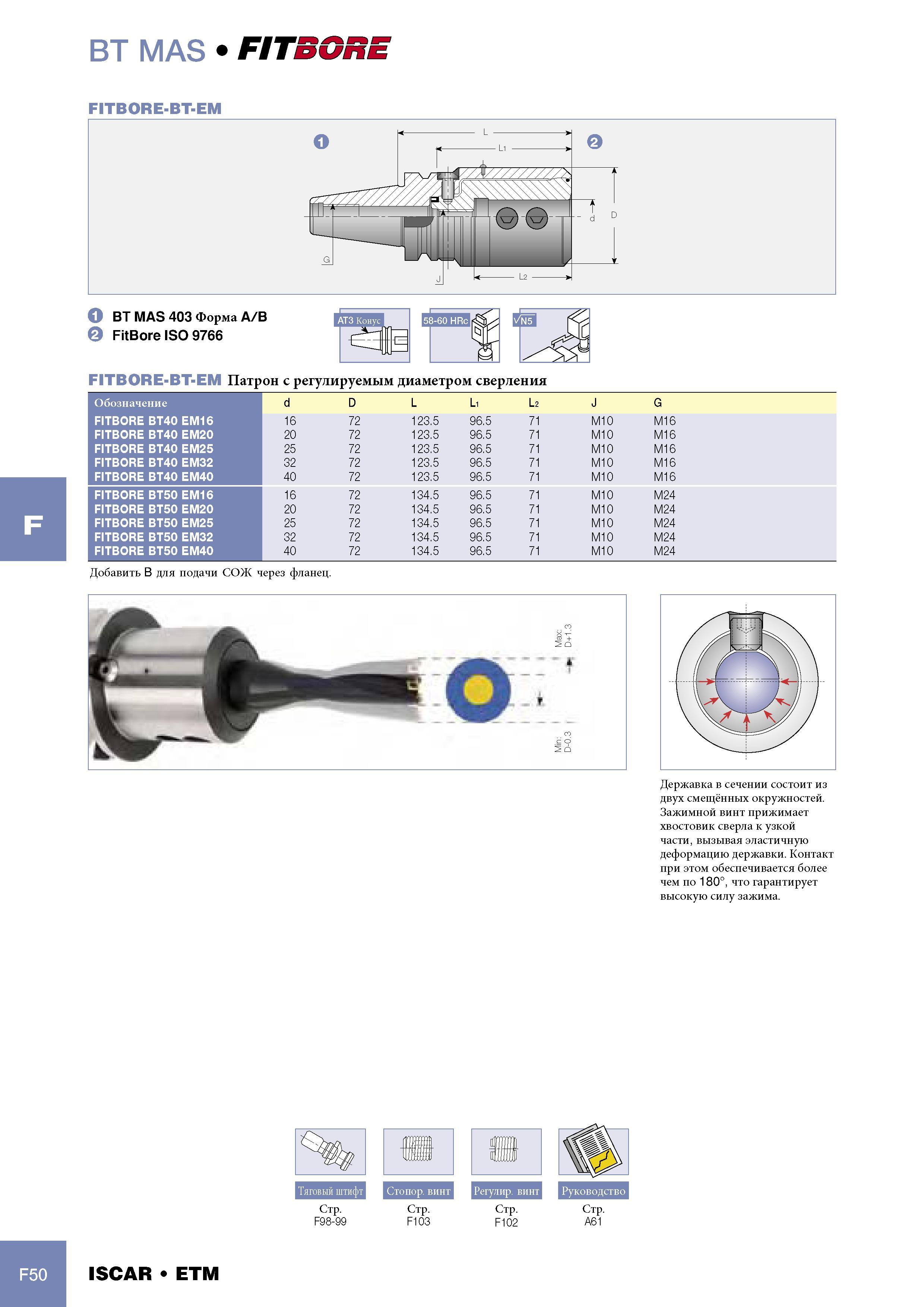

1072 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.F50

1072 Патрон Iscar с регулируемым диаметром сверления Обозначение d D L Li L2 J G FITBORE BT40 EM16 16 72 123 5 96 5 71 M10 M16 FITBORE BT40 EM20 20 72 123 5 96 5 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная станочная оснастка для металлообрабатывающих станков и комплексов с ЧПУ Стр. F50

Патрон Iscar с регулируемым диаметром сверления Обозначение d D L Li L2 J G FITBORE BT40 EM16 16 72 123 5 96 5 71 M10 M16 FITBORE BT40 EM20 20 72 123 5 96 5

Патрон Iscar с регулируемым диаметром сверления Обозначение d D L Li L2 J G FITBORE BT40 EM16 16 72 123.5 96.5 71 M10 M16 FITBORE BT40 EM20 20 72 123.5 96.5 71 M10 M16 FITBORE BT40 EM25 25 72 123.5 96.5 71 M10 M16 FITBORE BT40 EM32 32 72 123.5 96.5 71 M10 M16 FITBORE BT40 EM40 40 72 123.5 96.5 71 M10 M16 FITBORE BT50 EM16 16 72 134.5 96.5 71 M10 M24 FITBORE BT50 EM20 20 72 134.5 96.5 71 M10 M24 FITBORE BT50 EM25 25 72 134.5 96.5 71 M10 M24 FITBORE BT50 EM32 32 72 134.5 96.5 71 M10 M24 FITBORE BT50 EM40 40 72 134.5 96.5 71 M10 M24 Добавить B для подачи СОЖ через фланец. 58-60 HRc Державка в сечении состоит из двух смещённых окружностей. Зажимной винт прижимает хвостовик сверла к узкой части, вызывая эластичную деформацию державки. Контакт при этом обеспечивается более чем по 180°, что гарантирует высокую силу зажима. F50 ISCAR ETM BT MAS FIT& mS FITBORE-BT-EM BT MAS 403 Форма A/B E FitBore ISO 9766 AT3 Конус FITBORE-BT-EM
