Отрезка и поперечное точение канавок Для уменьшения заусенцев рекомендуется использовать пластину с углом в плане

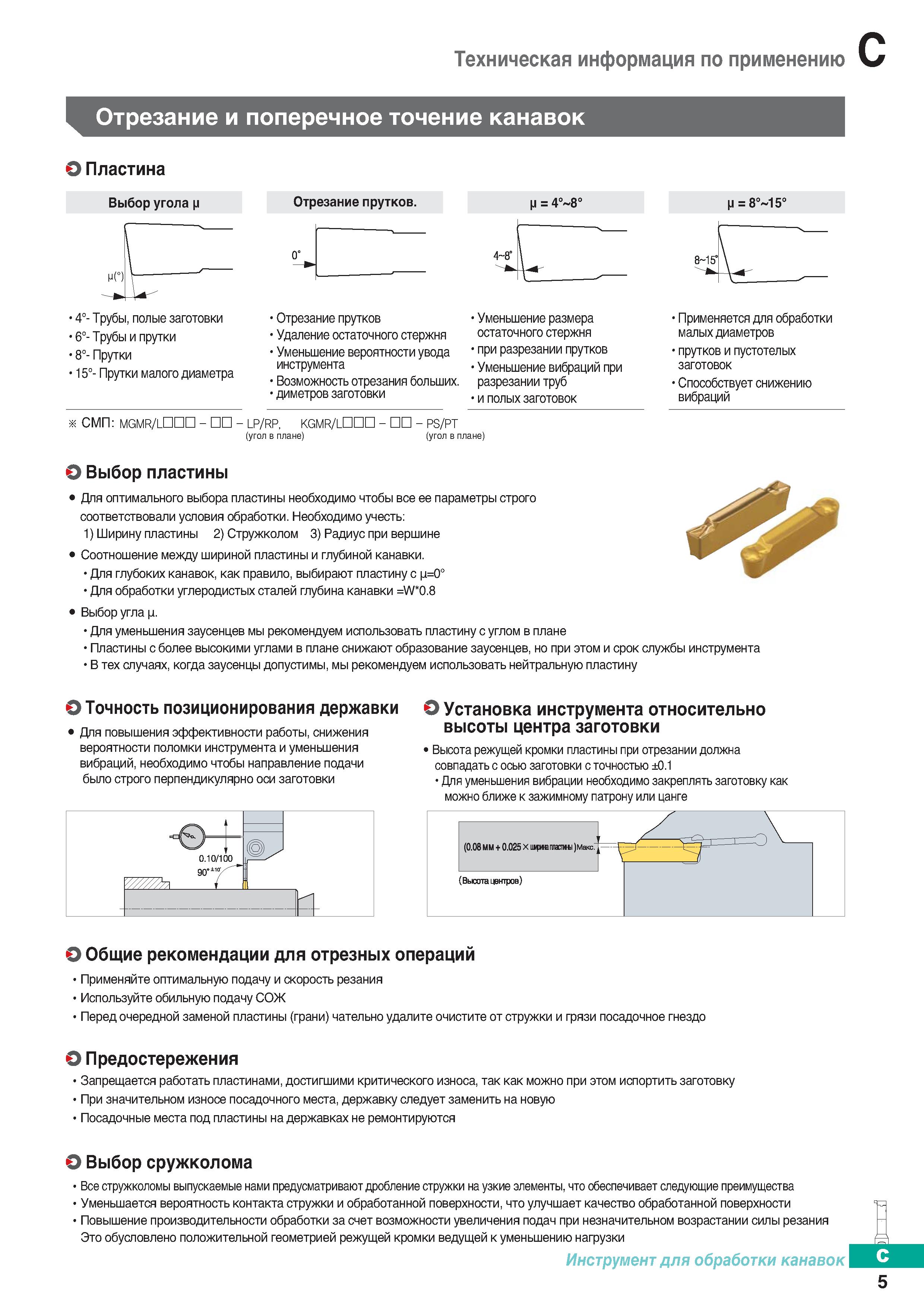

298 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.C5

298 Отрезка и поперечное точение канавок Для уменьшения заусенцев рекомендуется использовать пластину с углом в плане Каталог KORLOY 2018 Инструмент и станочная оснастка Фрезы концевые монолитные по металлу Сверла спиральные Токарные расточные державки Цанговые патроны Стр. C5

Отрезка и поперечное точение канавок Для уменьшения заусенцев рекомендуется использовать пластину с углом в плане

Отрезка и поперечное точение канавок Для уменьшения заусенцев рекомендуется использовать пластину с углом в плане _ Пластины с более высокими углами в плане снижают образование заусенцев, но при этом и срок службы инструмента В тех случаях, когда заусенцы допустимы, мы рекомендуем использовать нейтральную пластину О Точность позиционирования державки Для повышения эффективности работы, снижения вероятности поломки инструмента и уменьшения вибраций, необходимо чтобы направление подачи было строго перпендикулярно оси заготовки О Установка инструмента относительно высоты центра заготовки Высота режущей кромки пластины при отрезании должна совпадать с осью заготовки с точностью ±0.1 Для уменьшения вибрации необходимо закреплять заготовку как можно ближе к зажимному патрону или цанге О Общие рекомендации для отрезных операций Применяйте оптимальную подачу и скорость резания Используйте обильную подачу СОЖ Перед очередной заменой пластины (грани) чательно удалите очистите от стружки и грязи посадочное гнездо О Предостережения Запрещается работать пластинами, достигшими критического износа, так как можно при этом испортить заготовку При значительном износе посадочного места, державку следует заменить на новую Посадочные места под пластины на державках не ремонтируются О Выбор сружколома Все стружколомы выпускаемые нами предусматривают дробление стружки на узкие элементы, что обеспечивает следующие преимущества Уменьшается вероятность контакта стружки и обработанной поверхности, что улучшает качество обработанной поверхности Повышение производительности обработки за счет возможности увеличения подач при незначительном возрастании силы резания Это обусловлено положительной геометрией режущей кромки ведущей к уменьшению нагрузки Инструмент для обработки канавок А 5 Техническая информация по применению Отрезание и поперечное точение канавок О Пластина Выбор угола и Отрезание прутков. Н = 40 80 Н = 80 150 4°- Трубы, полые заготовки 6°- Трубы и прутки 8°- Прутки 15°- Прутки малогодиаметра - 4-8’ L V Отрезание прутков Удаление остаточного стержня Уменьшение вероятности увода инструмента Возможность отрезания больших. диметров заготовки Уменьшение размера остаточного стержня при разрезании прутков Уменьшение вибраций при разрезании труб и полых заготовок СМП: MGMR ШШ LP RP, KGMR ШШ PS PT (угол в плане) (угол в плане) Применяется для обработки малых диаметров прутков и пустотелых заготовок Способствует снижению вибраций О Выбор пластины Для оптимального выбора пластины необходимо чтобы все ее параметры строго соответствовали условия обработки. Необходимоучесть: 1)Ширинупластины 2)Стружколом 3)Радиуспривершине Соотношение между шириной пластины и глубиной канавки. Для глубоких канавок, как правило, выбирают пластину с ц=0° Для обработки углеродистых сталей глубина канавки =W 0.8 Выбор угла ц.
