HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Относительное количество материала снимаемого при резании шлифованием Чтобы получить характеристическую величину, независящую от способа о

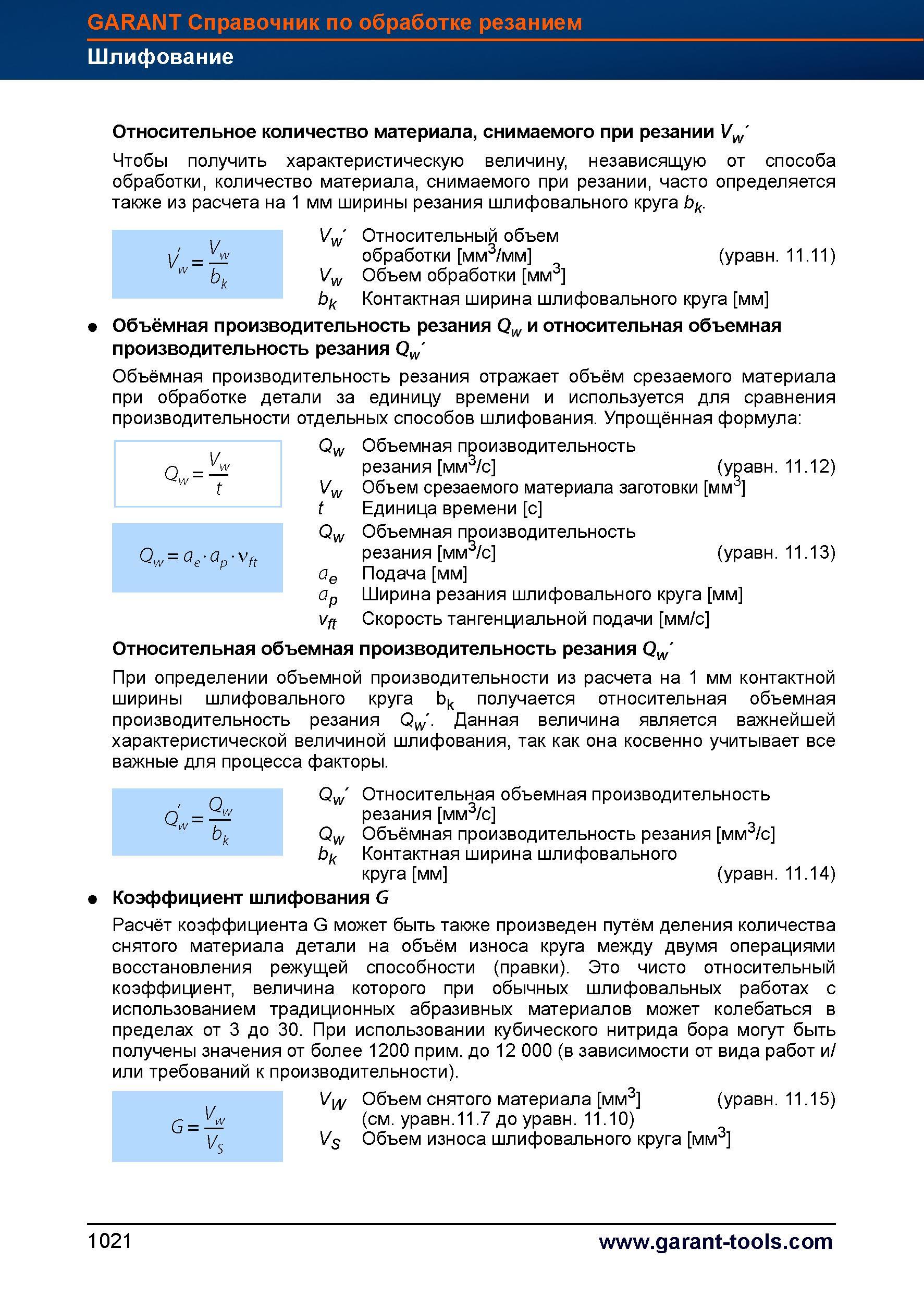

1045 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.1021

1045 Относительное количество материала снимаемого при резании шлифованием Чтобы получить характеристическую величину, независящую от способа о Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 1021

Относительное количество материала снимаемого при резании шлифованием Чтобы получить характеристическую величину, независящую от способа о

Относительное количество материала снимаемого при резании шлифованием Чтобы получить характеристическую величину, независящую от способа обработки, количество материала, снимаемого при резании, часто определяется также из расчета на 1 мм ширины резания шлифовального круга Относительный объем обработки мм3/мм Vw Объем обработки мм3 (уравн. 11.11) bk Контактная ширина шлифовального круга мм Объёмная производительность резания Qw и относительная объемная производительность резания Qw' Объёмная производительность резания отражает объём срезаемого материала при обработке детали за единицу времени и используется для сравнения производительности отдельных способов шлифования. Упрощённая формула Qw Объемная производительность резания мм3/с (уравн. 11.12) Объем срезаемого материала заготовки мм3 Единица времени с Объемная производительность резания мм3/с Подача мм Ширина резания шлифовального круга мм Скорость тангенциальной подачи мм/с Относительная объемная производительность резания Qw' При определении объемной производительности из расчета на 1 мм контактной ширины шлифовального круга Ьк получается относительная объемная производительность резания Qw'. Данная величина является важнейшей характеристической величиной шлифования, так как она косвенно учитывает все важные для процесса факторы. Q w = ae Vw t Qw ae ap vft (уравн. 11.13) Q = Qw Qw bk Относительная объемная производительность резания мм3/с Объёмная производительность резания мм3/с Контактная ширина шлифовального круга мм (уравн. 11.14) Коэффициент шлифования G Расчёт коэффициента G может быть также произведен путём деления количества снятого материала детали на объём износа круга между двумя операциями восстановления режущей способности (правки). Это чисто относительный коэффициент, величина которого при обычных шлифовальных работах с использованием традиционных абразивных материалов может колебаться в пределах от 3 до 30. При использовании кубического нитрида бора могут быть получены значения от более 1200 прим. до 12 000 (в зависимости от вида работ и/ или требований к производительности). Vw Объем снятого материала мм3 (уравн. 11.15) G = Vw , (см. уравн.11.7 до уравн. 11.10) VS Vs Объем износа шлифовального круга мм3 к 1021 GARANT Справочник по обработке резанием Шлифование
