Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

Особености и преимущества резьбофрезерования резьбовыми фрезами Ingersoll со сменными твердосплавными режущими пластинами Надежный процесс механической обработк

509 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.505

509 Особености и преимущества резьбофрезерования резьбовыми фрезами Ingersoll со сменными твердосплавными режущими пластинами Надежный процесс механической обработк Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 505

Особености и преимущества резьбофрезерования резьбовыми фрезами Ingersoll со сменными твердосплавными режущими пластинами Надежный процесс механической обработк

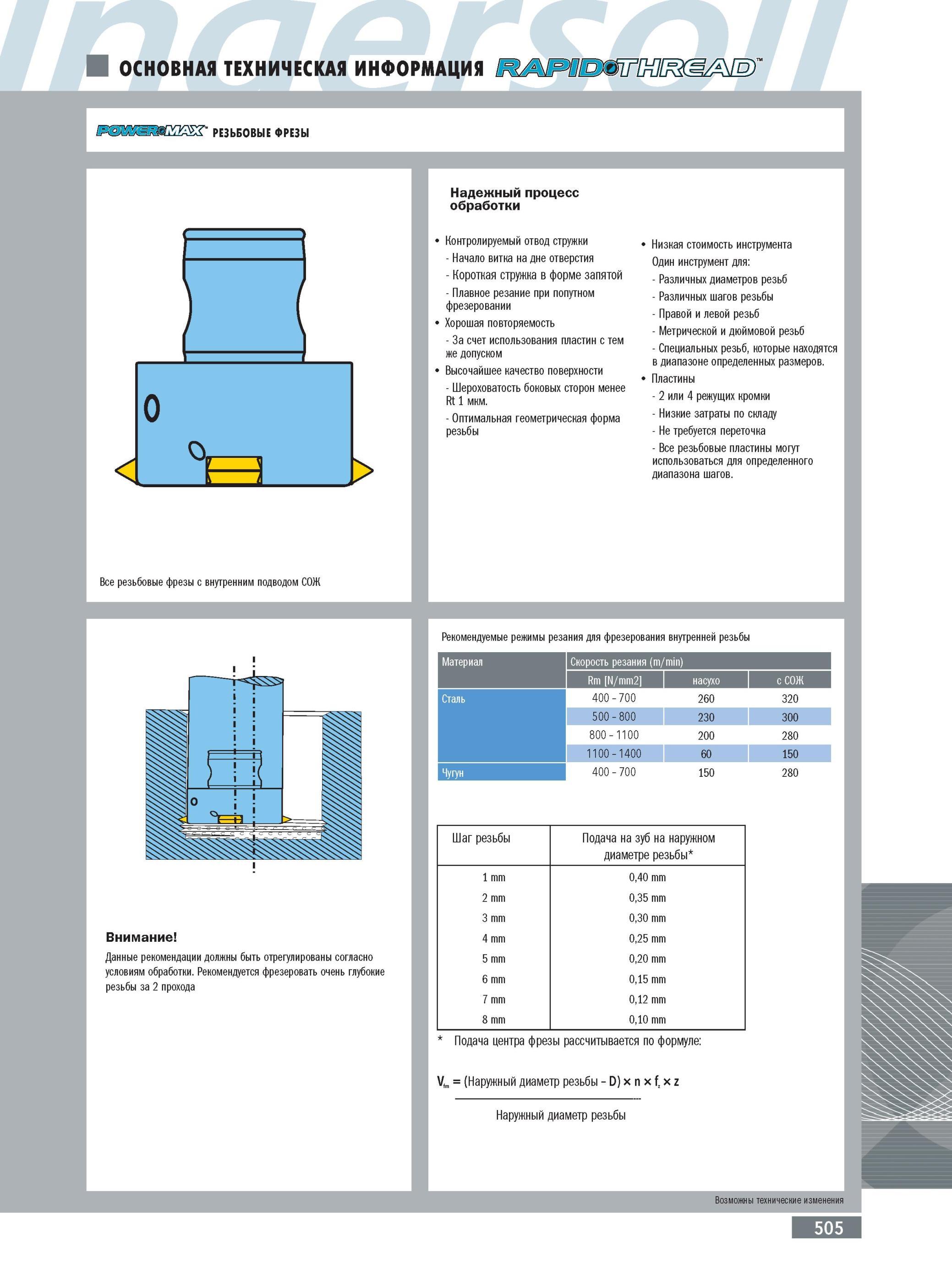

Особености и преимущества резьбофрезерования резьбовыми фрезами Ingersoll со сменными твердосплавными режущими пластинами Надежный процесс механической обработки на станках Контролируемый отвод стружки Начало витка на дне отверстия Короткая стружка в форме запятой Плавное резание при попутном фрезеровании Хорошая повторяемость За счет использования пластин с тем же допуском Высочайшее качество поверхности Шероховатость боковых сторон менее Rt 1 мкм. Оптимальная геометрическая форма резьбы Низкая стоимость инструмента Один инструмент для Различных диаметров резьб Различных шагов резьбы Правой и левой резьб Метрической и дюймовой резьб Специальных резьб, которые находятся в диапазоне определенных размеров. Пластины 2 или 4 режущих кромки Низкие затраты по складу Не требуется переточка Все резьбовые пластины могут использоваться для определенного диапазона шагов. Внимание! Данные рекомендации должны быть отрегулированы согласно условиям обработки. Рекомендуется фрезеровать очень глубокие резьбы за 2 прохода Рекомендуемые режимы резания для фрезерования внутренней резьбы Материал Скорость резания (m/min) Rm N/mm2 насухо с СОЖ Сталь 400 700 260 320 500 800 230 300 800 1100 200 280 1100 1400 60 150 Чугун 400-700 150 280 Шаг резьбы Подача на зуб на наружном диаметре резьбы 1 mm 0,40 mm 2 mm 0,35 mm 3 mm 0,30 mm 4 mm 0,25 mm 5 mm 0,20 mm 6 mm 0,15 mm 7 mm 0,12 mm 8 mm 0,10 mm Подача центра фрезы рассчитывается по формуле Vfm = (Наружный диаметр резьбы D) х n х fz х z Наружный диаметр резьбы Возможны технические изменения 505 Осевой режущий инструмент Техническая информация РЕЗЬБОВЫЕ ФРЕЗЫ Все резьбовые фрезы с внутренним подводом СОЖ
