Особенности технологии фрезерования металла на станках Желательно минимизировать толщину снимаемой стружки на выходе режущей кромки из заготовки

840 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.M372

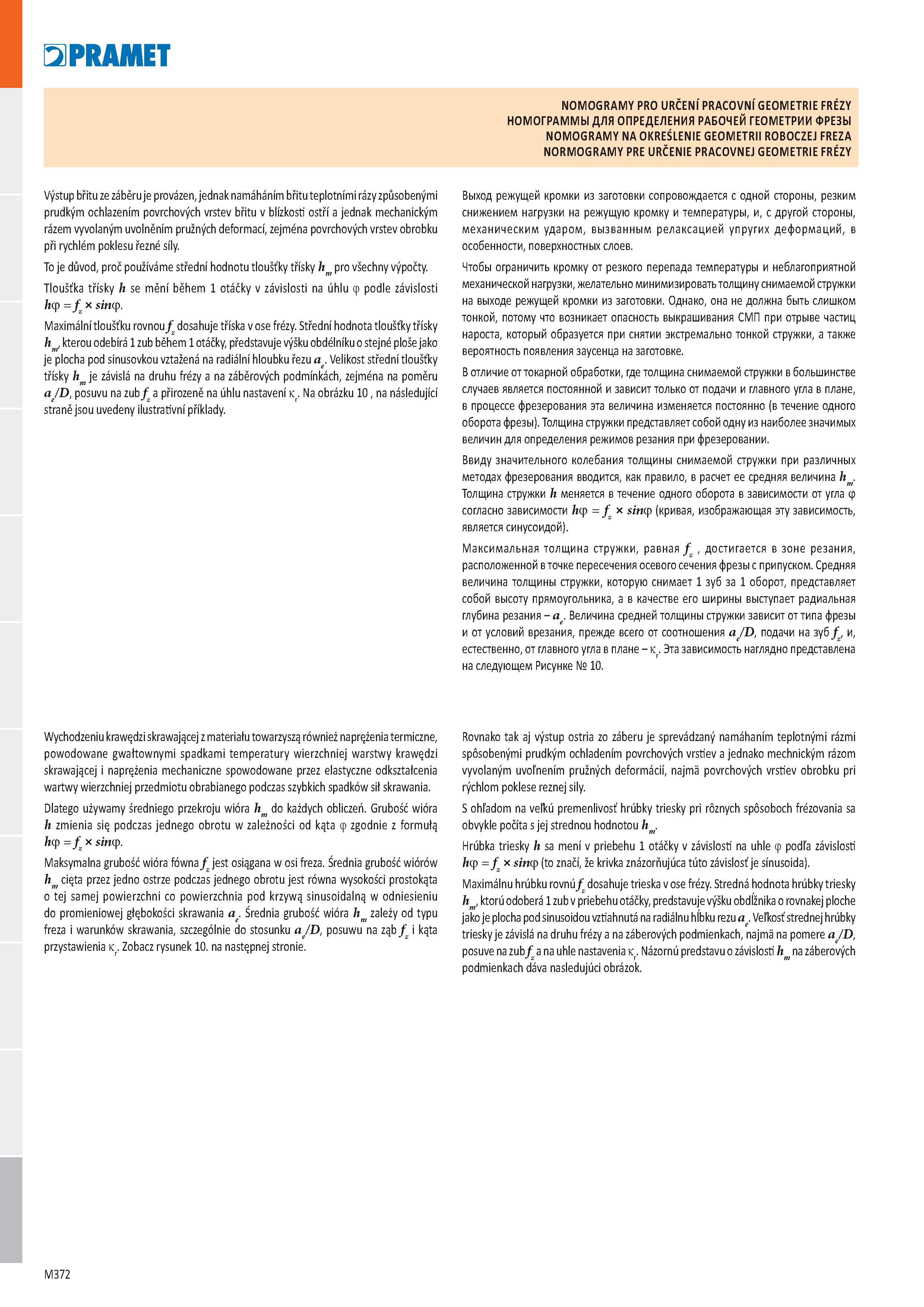

840 Особенности технологии фрезерования металла на станках Желательно минимизировать толщину снимаемой стружки на выходе режущей кромки из заготовки Каталог PRAMET 2019 Режущий инструмент Резцы с твердосплавными пластинами по металлу для точения и растачивания Концевые и насадные фрезы Сверла с СМП Расточные головки Стр. M372

Особенности технологии фрезерования металла на станках Желательно минимизировать толщину снимаемой стружки на выходе режущей кромки из заготовки

Особенности технологии фрезерования металла на станках Желательно минимизировать толщину снимаемой стружки на выходе режущей кромки из заготовки _ Выход режущей кромки из заготовки сопровождается с одной стороны, резким снижением нагрузки на режущую кромку и температуры, и, с другой стороны, механическим ударом, вызванным релаксацией упругих деформаций, в особенности, поверхностных слоев. Чтобы ограничить кромку от резкого перепада температуры и неблагоприятной механической нагрузки, желательно минимизировать толщину снимаемой стружки на выходе режущей кромки из заготовки. Однако, она не должна быть слишком тонкой, потому что возникает опасность выкрашивания СМП при отрыве частиц нароста, который образуется при снятии экстремально тонкой стружки, а также вероятность появления заусенца на заготовке. В отличие от токарной обработки, где толщина снимаемой стружки в большинстве случаев является постоянной и зависит только от подачи и главного угла в плане, в процессе фрезерования эта величина изменяется постоянно (в течение одного оборота фрезы). Толщина стружки представляет собой одну из наиболее значимых величин для определения режимов резания при фрезеровании. Ввиду значительного колебания толщины снимаемой стружки при различных методах фрезерования вводится, как правило, в расчет ее средняя величина hm Толщина стружки h меняется в течение одного оборота в зависимости от угла ф согласно зависимости h j = f x sinj (кривая, изображающая эту зависимость, является синусоидой). Максимальная толщина стружки, равная f , достигается в зоне резания, расположенной в точке пересечения осевого сечения фрезы с припуском. Средняя величина толщины стружки, которую снимает 1 зуб за 1 оборот, представляет собой высоту прямоугольника, а в качестве его ширины выступает радиальная глубина резания - a . Величина средней толщины стружки зависит от типа фрезы и от условий врезания, прежде всего от соотношения a/D, подачи на зуб f, и, естественно, от главного угла в плане - к. Эта зависимость наглядно представлена на следующем Рисунке № 10. Wychodzeniu krawędzi skrawającej z materiału towarzyszą również naprężenia termiczne, powodowane gwałtownymi spadkami temperatury wierzchniej warstwy krawędzi skrawającej i naprężenia mechaniczne spowodowane przez elastyczne odkształcenia wartwy wierzchniej przedmiotu obrabianego podczas szybkich spadków sił skrawania. Dlatego używamy średniego przekroju wióra hm do każdych obliczeń. Grubość wióra h zmienia się podczas jednego obrotu w zależności od kąta j zgodnie z formułą hj = f x sinj. Maksymalna grubość wióra fówna f jest osiągana w osi freza. Średnia grubość wiórów hm cięta przez jedno ostrze podczas jednego obrotu jest równa wysokości prostokąta o tej samej powierzchni co powierzchnia pod krzywą sinusoidalną w odniesieniu do promieniowej głębokości skrawania ae. Średnia grubość wióra hm zależy od typu freza i warunków skrawania, szczególnie do stosunku a/D, posuwu na ząb f i kąta przystawienia к. Zobacz rysunek 10. na następnej stronie. Rovnako tak aj výstup ostria zo záberu je sprevádzaný namáhaním teplotnými rázmi spôsobenými prudkým ochladením povrchových vrstiev a jednako mechnickým rázom vyvolaným uvoľnením pružných deformácií, najmä povrchových vrstiev obrobku pri rýchlom poklese reznej sily. S ohľadom na veľkú premenlivosť hrúbky triesky pri rôznych spôsoboch frézovania sa obvykle počíta s jej strednou hodnotou hm. Hrúbka triesky h sa mení v priebehu 1 otáčky v závislosti na uhle j podľa závislosti h j = f x sinj (to značí, že krivka znázorňujúca túto závislosť je sínusoida). Maximálnu hrúbku rovnú f dosahuje trieska v ose frézy. Stredná hodnota hrúbky triesky hm ktorú odoberá 1 zub v priebehu otáčky, predstavuje výšku obdĺžnika o rovnakej ploche jako je plocha pod sinusoidou vztiahnutá na radiálnu hĺbku rezu ae. Veľkosť strednej hrúbky triesky je závislá na druhu frézy a na záberových podmienkach, najmä na pomere a/D, posuve na zubf a na uhle nastavenia k. Názornú predstavu o závislosti hmna záberových podmienkach dáva nasledujúci obrázok. M372 Pramet NOMOGRAMY PRO URČENÍ PRACOVNÍ GEOMETRIE FRÉZY НОМОГРАММЫ ДЛЯ ОПРЕДЕЛЕНИЯ РАБОЧЕЙ ГЕОМЕТРИИ ФРЕЗЫ NOMOGRAMY NA OKREŚLENIE GEOMETRII ROBOCZEJ FREZA NORMOGRAMY PRE URČENIE PRACOVNEJ GEOMETRIE FRÉZY Výstup břitu ze záběru je provázen, jednak namáháním břitu teplotními rázy způsobenými prudkým ochlazením povrchových vrstev břitu v blízkosti ostří a jednak mechanickým rázem vyvolaným uvolněním pružných deformací, zejména povrchových vrstev obrobku při rychlém poklesu řezné síly. To je důvod, proč používáme střední hodnotu tloušťky třísky hm pro všechny výpočty. Tloušťka třísky h se mění během 1 otáčky v závislosti na úhlu j podle závislosti hj = f x sinj. Maximální tloušťku rovnou f dosahuje tříska v ose frézy. Střední hodnota tloušťky třísky hm, kterou odebírá 1 zub během 1 otáčky, představuje výšku obdélníku o stejné ploše jako je plocha pod sinusovkou vztažená na radiální hloubku řezu a . Velikost střední tloušťky třísky hm je závislá na druhu frézy a na záběrových podmínkách, zejména na poměru a/D, posuvu na zubfa přirozeně na úhlu nastavení к. Na obrázku 10 , na následující straně jsou uvedeny ilustrativní příklady.
