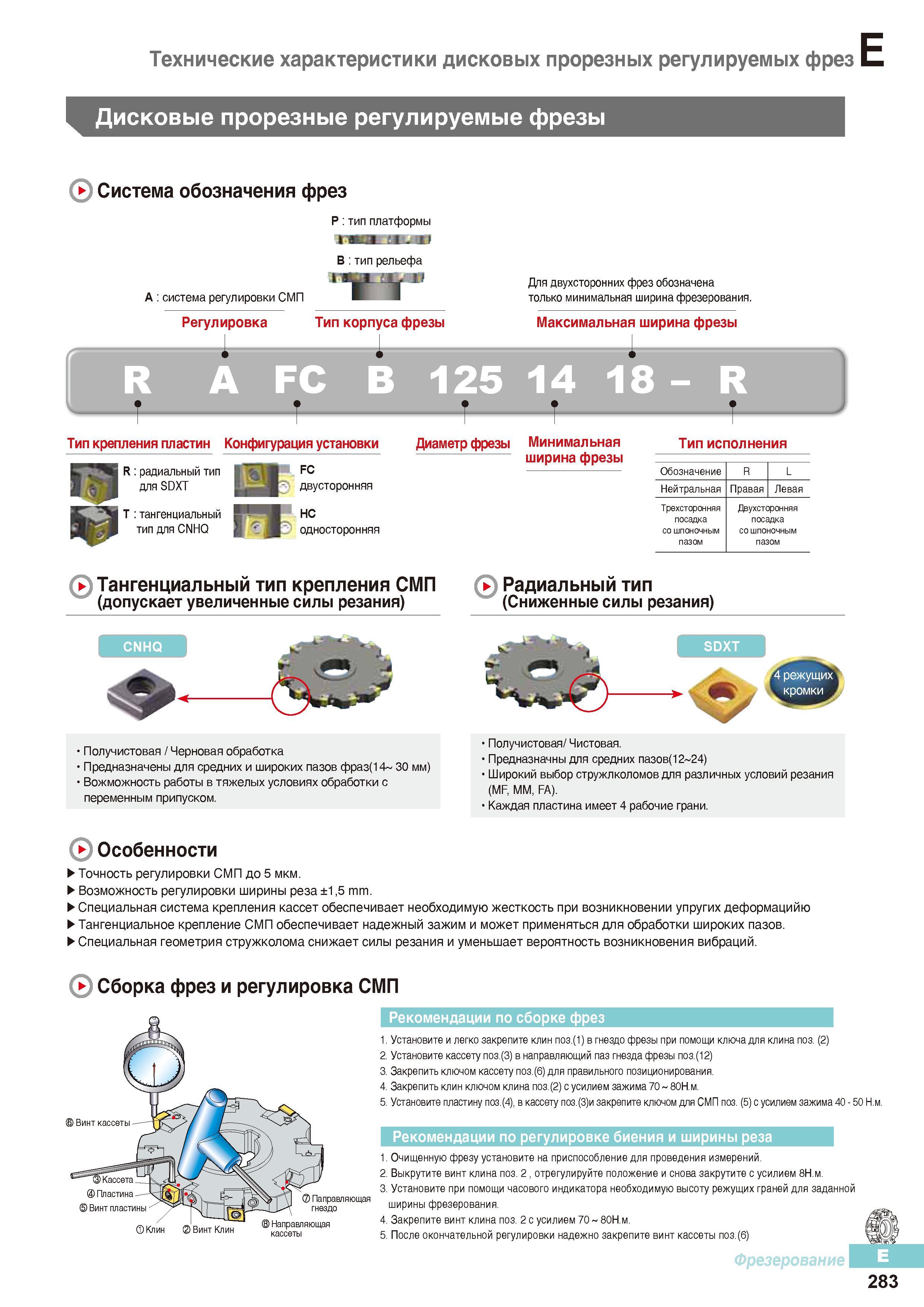

Особенности прорезных регулируемых дисковых фрез Korloy Точность регулировки сменных режущих пластин до 5 мкм Возможность регулировки ширины реза 1,5 mm670 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E283 |
||||||||
![]() Особенности прорезных регулируемых дисковых фрез Korloy Точность регулировки сменных режущих пластин до 5 мкм Возможность регулировки ширины реза 1,5 mm Особенности прорезных регулируемых дисковых фрез Korloy Точность регулировки сменных режущих пластин до 5 мкм. Возможность регулировки ширины реза 1,5 mm _ Специальная система крепления кассет обеспечивает необходимую жесткость при возникновении упругих деформацийю Тангенциальное крепление СМП обеспечивает надежный зажим и может применяться для обработки широких пазов. Специальная геометрия стружколома снижает силы резания и уменьшает вероятность возникновения вибраций. Сборка фрез и регулировка СМП Рекомендации по сборке фрез 1. Установите и легко закрепите клин поз.(1) в гнездо фрезы при помощи ключа длр клина поз. (2) 2. Установите кассету поз.(З) в направлрющий паз гнезда фрезы поз.(12) 3. Закрепить ключом кассету поз.(6) длр правильного позиционированир. 4. Закрепить клин ключом клина поз.(2) с усилием зажима 70 80Н.м. 5. Установите пластину поз.(4), в кассету поз.(3)и закрепите ключом дпр СМП поз. (5) с усилием зажима 40 - 50 Н.м. Рекомендации по регулировке биения и ширины реза 1. Очищенную фрезу установите на приспособление длр проведенир измерений. 2. Выкрутите винт клина поз. 2, отрегулируйте положение и снова закрутите с усилием 8Н.м. 3. Установите при помощи часового индикатора необходимую высоту режущих граней длр заданной ширины фрезерованир. 4. Закрепите винт клина поз. 2 с усилием 70 80Н.м. 5. После окончательной регулировки надежно закрепите винт кассеты поз.(6) Фрезерование 283 Дисковые прорезные регулируемые фрезы Технические характеристики дисковых прорезных регулируемых фрез Korloy Система обозначения фрез P: тип платформы И - 1 B: тип рельефа А система регулировки СМП Регулировка Типкорпусафрезы Для двухсторонних фрез обозначена только минимальная ширина фрезерования. Максимальная ширина фрезы A FC B 125 14 18 - R Тип крепления пластин Конфигурация установки R: радиальный тип для SDXT T :тангенциальный тип для CNHQ I FC двусторонняя HC односторонняя Диаметр фрезы Минимальная ширина фрезы Тип исполнения Обозначение R L Нейтральная Правая Левая Трехсторонняя посадка со шпоночным пазом Двухсторонняя посадка со шпоночным пазом ( Тангенциальный тип крепления СМП (допускает увеличенные силы резания) ( Радиальный тип (Сниженные силы резания) Получистовая / Черновая обработка Предназначены для средних и широких пазов фраз(14 30 мм) Вожможность работы в тяжелых условиях обработки с переменным припуском. Получистовая/ Чистовая. Предназначим для средних пазов(12 24) Широкий выбор стружлколомовдля различных условий резания (MF, ММ, FA). Каждая пластина имеет 4 рабочие грани. |
||||||||
|
||||||||
