Особенности нарезания резьбы метчиками на станках со встроенным циклом синхронного резьбонарезания

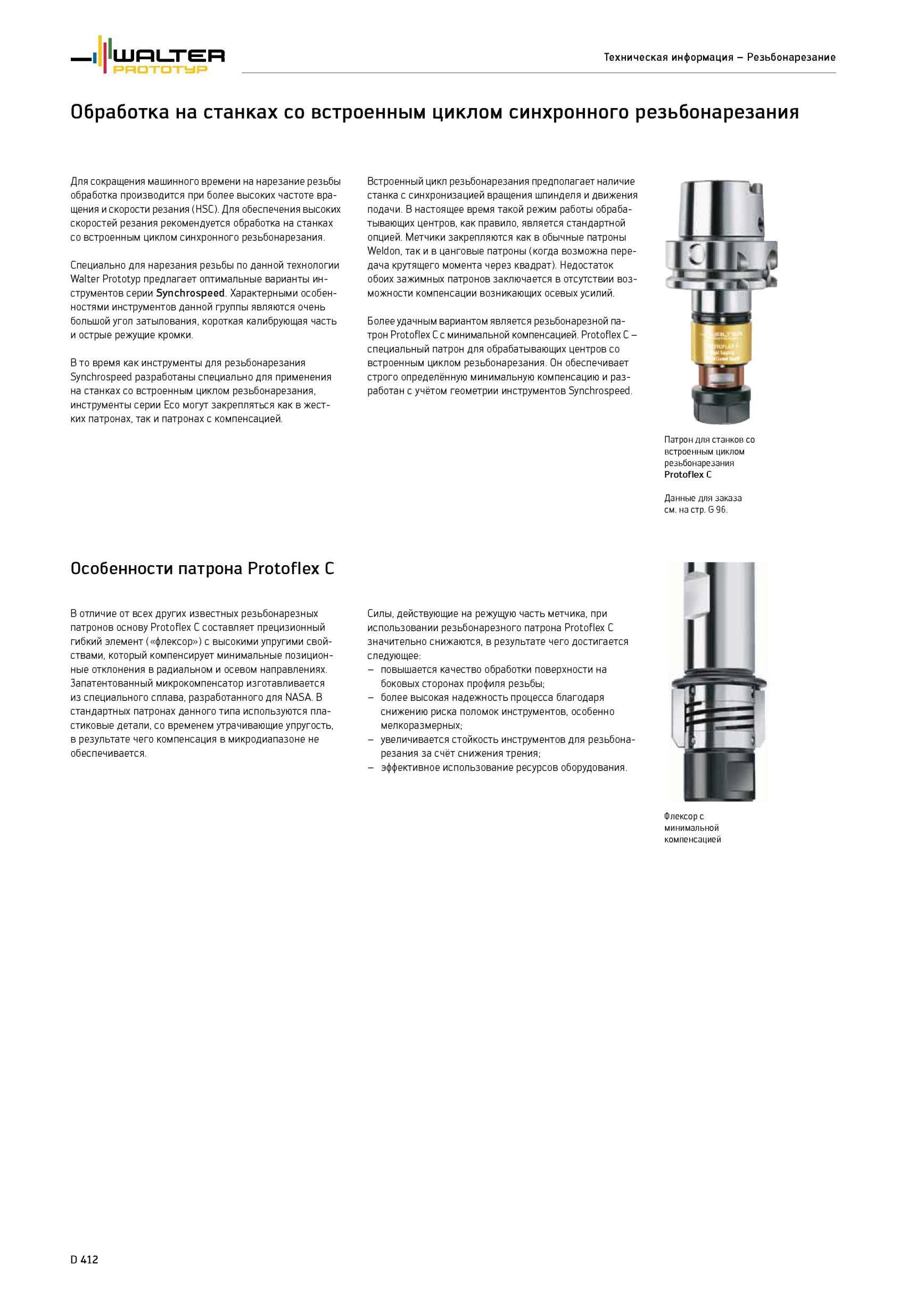

1338 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D412

1338 Особенности нарезания резьбы метчиками на станках со встроенным циклом синхронного резьбонарезания Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. D412

Особенности нарезания резьбы метчиками на станках со встроенным циклом синхронного резьбонарезания

Особенности нарезания резьбы метчиками на станках со встроенным циклом синхронного резьбонарезания _ Для сокращения машинного времени на нарезание резьбы обработка производится при более высоких частоте вращения и скорости резания (HSC). Для обеспечения высоких скоростей резания рекомендуется обработка на станках со встроенным циклом синхронного резьбонарезания. Специально для нарезания резьбы по данной технологии Walter Prototyp предлагает оптимальные варианты инструментов серии Synchrospeed. Характерными особенностями инструментов данной группы являются очень большой угол затылования, короткая калибрующая часть и острые режущие кромки. В то время как инструменты для резьбонарезания Synchrospeed разработаны специально для применения на станках со встроенным циклом резьбонарезания, инструменты серии Eco могут закрепляться как в жестких патронах, так и патронах с компенсацией. Встроенный цикл резьбонарезания предполагает наличие станка с синхронизацией вращения шпинделя и движения подачи. В настоящее время такой режим работы обрабатывающих центров, как правило, является стандартной опцией. Метчики закрепляются как в обычные патроны Weldon, так и в цанговые патроны (когда возможна передача крутящего момента через квадрат). Недостаток обоих зажимных патронов заключается в отсутствии возможности компенсации возникающих осевых усилий. Более удачным вариантом является резьбонарезной патрон Protoflex C с минимальной компенсацией. Protoflex C -специальный патрон для обрабатывающих центров со встроенным циклом резьбонарезания. Он обеспечивает строго определённую минимальную компенсацию и разработан с учётом геометрии инструментов Synchrospeed. Патрон для станков со встроенным циклом резьбонарезания Protoflex C Данные для заказа см. на стр. G 96. Особенности патрона Protoflex C В отличие от всех других известных резьбонарезных патронов основу Protoflex C составляет прецизионный гибкий элемент ( флексор ) с высокими упругими свойствами, который компенсирует минимальные позиционные отклонения в радиальном и осевом направлениях. Запатентованный микрокомпенсатор изготавливается из специального сплава, разработанного для NASA. В стандартных патронах данного типа используются пластиковые детали, со временем утрачивающие упругость, в результате чего компенсация в микродиапазоне не обеспечивается. Силы, действующие на режущую часть метчика, при использовании резьбонарезного патрона Protoflex C значительно снижаются, в результате чего достигается следующее - повышается качество обработки поверхности на боковых сторонах профиля резьбы; - более высокая надежность процесса благодаря снижению риска поломок инструментов, особенно мелкоразмерных; - увеличивается стойкость инструментов для резьбона-резания за счёт снижения трения; - эффективное использование ресурсов оборудования. Флексор с минимальной компенсацией D 412 Техническая информация - Резьбонарезание
