Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

Особенности инструментальных материалов Korloy для напайного режущего инструмента Ультра-мелкозернистый твердый сплав серии F Результаты производственных и

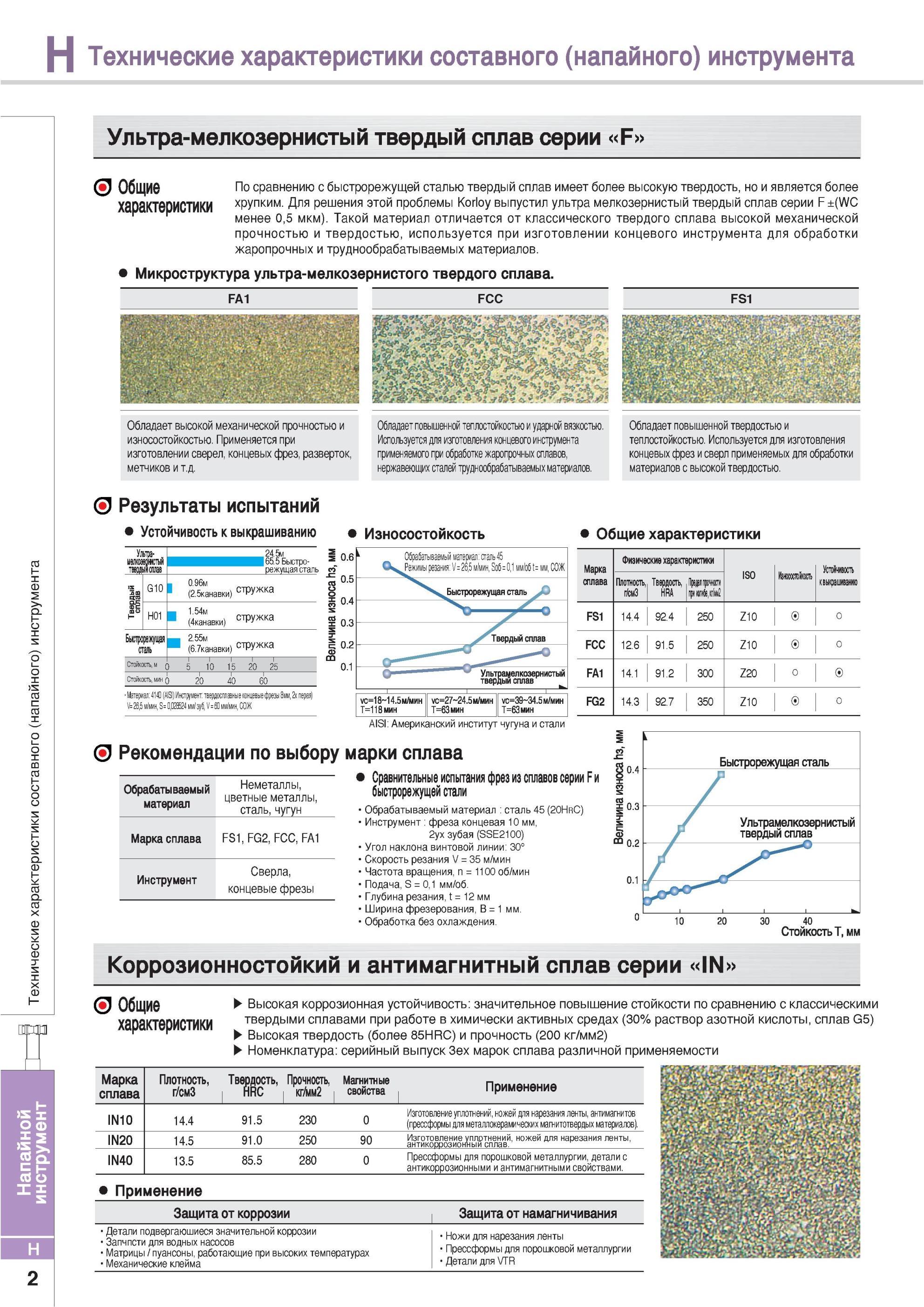

778 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.H2

778 Особенности инструментальных материалов Korloy для напайного режущего инструмента Ультра-мелкозернистый твердый сплав серии F Результаты производственных и Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. H2

Особенности инструментальных материалов Korloy для напайного режущего инструмента Ультра-мелкозернистый твердый сплав серии F Результаты производственных и

Особенности инструментальных материалов Korloy для напайного режущего инструмента Ультра-мелкозернистый твердый сплав серии F Результаты производственных испытаний Рекомендации производителя инструмента по выбору марки сплава Общие По сравнению с быстрорежущей сталью твердый сплав имеет более высокую твердость но и является более хрупким. Для решения этой проблемы Korloy выпустил ультра мелкозернистый твердый сплав серии F ±(WC менее 0,5 мкм). Такой материал отличается от классического твердого сплава высокой механической прочностью и твердостью используется при изготовлении концевого инструмента для обработки жаропрочных и труднообрабатываемых материалов. Микроструктура ультра-мелкозернистого твердого сплава. FA1 Обладает высокой механической прочностью и износостойкостью. Применяется при изготовлении сверел концевых фрез разверток метчиков и т.д. FCC Обладает повышенной теплостойкостью и ударной вязкостью. Используется для изготовления концевого инструмента применяемого при обработке жаропрочных сплавов нержавеющих сталей труднообрабатываемых материалов. FS1 Обладает повышенной твердостью и теплостойкостью. Используется для изготовления концевых фрез и сверл применяемых для обработки материалов с высокой твердостью. Результаты испытаний Устойчивость к выкрашиванию Ультра- 24.5м итай 6D.D Быстро- ТШМ1 режущая сталь IS .ею ЦП G1G 1 0.96м (2.5канавки) С1РУжка ОС юс HG1 1.54м (4канавки) с жка Быстрорежущая сталь 2.DDm (6.7канавки) С1РУжка Стойкость м 5 10 15 20 25 Стойкость МИН 0 20 40 60 Износостойкость ываемый материал сталь 45 Режимы резания V=26,5 м/мин So6=0,1 мм/об t = мм СОЖ Общие характеристики Материал 4140 (AISI) Инструмент и V= 26,5 м/мин S = 0,028524 мм/ зуб V=60 мм/мин СОЖ Ультрацелкозернистый FA1 твердый сплав vc=39 34.5 м/мин Т=63мин Марка сплава Физические характеристики ISO Htnnin Устойчивость Плотность Твердость .Припри г/см3 HRA ipinti.il/ii2 FS1 14.4 92.4 2D0 Z10 с FCC 12.6 91.5 2D0 Z1 FA1 14.1 91.2 3G0 Z FG2 14.3 92.7 3D0 Z1G с AISI Американский институт чугуна и стали Рекомендации по выбору марки сплава Обрабатываемый материал Неметаллы цветные металлы сталь чугун Марка сплава FS1 FG2 FCC FA1 Инструмент Сверла концевые фрезы Сравнительные испытания фрез из сплавов серии F и быстрорежущей стали Обрабатываемый материал сталь 4D (20HrC) Инструмент фреза концевая 1G мм 2ух зубая (SSE21GG) Угол наклона винтовой линии 30° Скорость резания V = 3D м/мин Частота вращения n = 11GG об/мин Подача S = 0,1 мм/об. Глубина резания t = 12 мм Ширина фрезерования В = 1 мм. Обработка без охлаждения. 30 40 Стойкость T мм Коррозионностойкий и антимагнитный сплав серии IN Общие Высокая коррозионная устойчивость значительное повышение стойкости по сравнению с классическими хаоактеоистики твердыми сплавами при работе в химически активных средах (30% раствор азотной кислоты сплав G5) Высокая твердость (более 85HRC) и прочность (200 кг/мм2) Номенклатура серийный выпуск 3ех марок сплава различной применяемости Марка сплава Плотность г/см3 Твердость Прочность HRC кг/мм2 Магнитные свойства Применение INW 14.4 91.5 230 0 Изготовление уплотнений ножей для нарезания ленты антимагнитов (прессформы для металлокерамических магнитотвердых материалов). 2О 14.D 91.0 250 9G Изготовление уплотнений ножей для нарезания ленты антикоооозионныи сплав. ШО 13.D 85.5 280 G Прессформы для порошковой металлургии детали с антикоррозионными и антимагнитными свойствами. Применение Защита от коррозии Защита от намагничивания 2 Детали подвергающиеся значительной коррозии Запчпсти для водных насосов Матрицы пуансоны работающие при высоких температурах Механические клейма Ножи для нарезания ленты Прессформы для порошковой металлургии Детали для VTR Быстрорежущая сталь Твердый сплав Величина износа Из мм Величина износа h3 мм ООО Быстрорежущая сталь Ультрамелкозернистый твердый сплав Напайной инструмент Технические характеристики составного (напайного) инструмента
