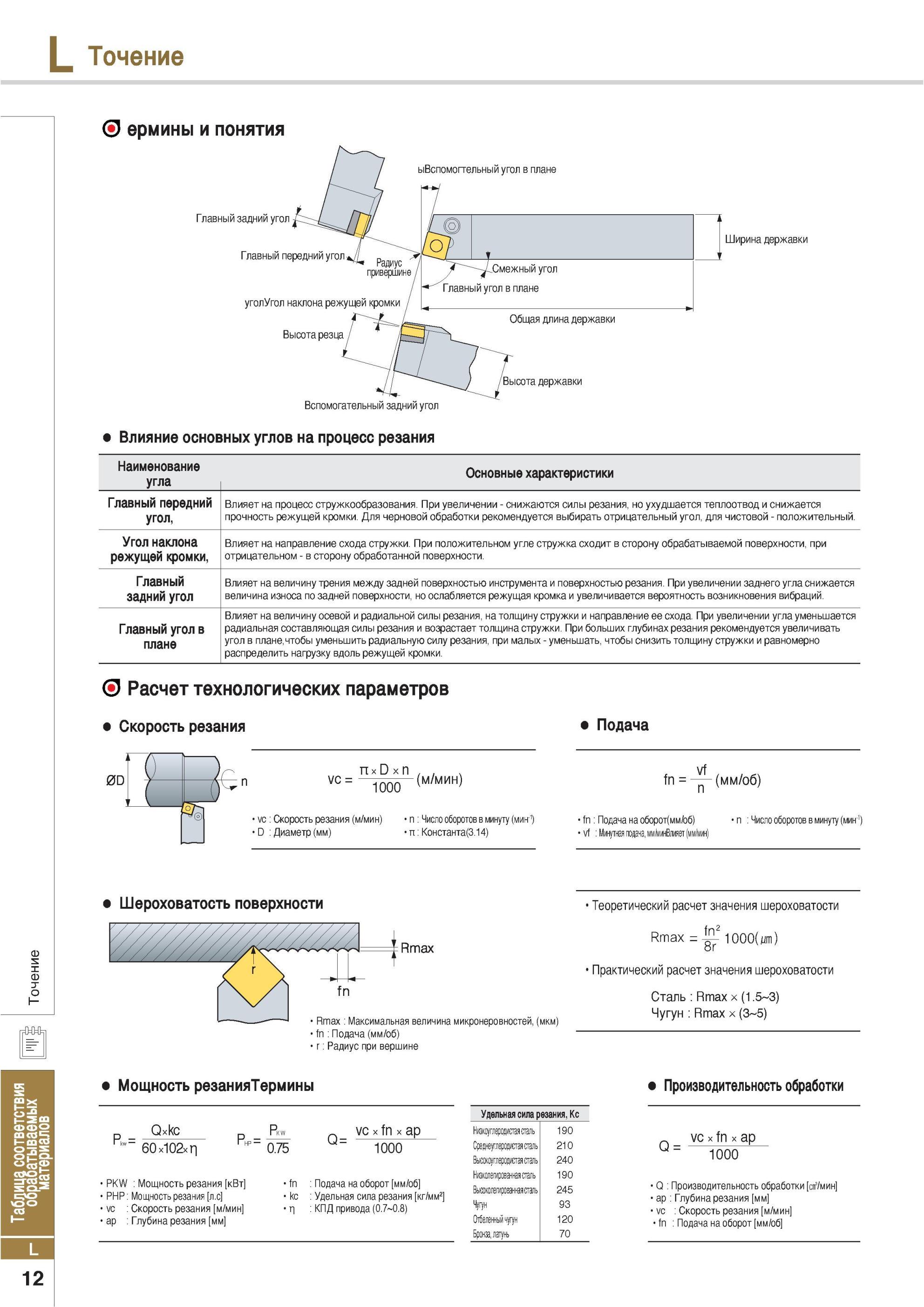

Основы технологического процесса токарной обработки на станках Скорость резания Производительность мехобработки Влияние основных углов на процесс резания _ при точении Наименование угла Основные характеристики Главный передний угол Влияет на процесс стружкообразования При увеличении снижаются силы резания но ухудшается теплоотвод и снижается прочность режущей кромки. Для черновой обработки рекомендуется выбирать отрицательный угол для чистовой положительный. Угол наклона режущей кромки Влияет на направление схода стружки. При положительном угле стружка сходит в сторону обрабатываемой поверхности при отрицательном в сторону обработанной поверхности. Главный задний угол Влияет на величину трения между задней поверхностью инструмента и поверхностью резания. При увеличении заднего угла снижается величина износа по задней поверхности но ослабляется режущая кромка и увеличивается вероятность возникновения вибраций. Главный угол в плане Влияет на величину осевой и радиальной силы резания на толщину стружки и направление ее схода. При увеличении угла уменьшается радиальная составляющая силы резания и возрастает толщина стружки. При больших глубинах резания рекомендуется увеличивать угол в плане,чтобы уменьшить радиальную силу резания при малых уменьшать чтобы снизить толщину стружки и равномерно распределить нагрузку вдоль режущей кромки. Расчет технологических параметров Скорость резания Подача vc = X D х n 1000 (м/мин) vf fn = (мм/об) vc Скорость резания (м/мин) D Диаметр n Число оборотов в минуту (мин-1) Константа(3.14) fn Подача на оборот(мм/об) vf Минутная подача ммЛлинВпш (мм/мин) n Число оборотов в минуту (мин-1) Шероховатость поверхности Теоретический расчет значения шероховатости Rmax = fn2 Ю00(дт) Практический расчет значения шероховатости Сталь Rmax х (1.5 3) Чугун Rmax х (3 5) Rmax Максимальная величина микронеровностей (мкм) fn Подача (мм/об) r Радиус при вершине Мощность резанияТермины P = Q xkc 60 х102х Php = PKW Мощность резания [кВт] PHP vc ap Мощность резания [л.с] Скорость резания [м/мин] Глубина резания [мм] PKW 075 Q = vc х fn х ap 1000 fn kc Подача на оборот [мм/об] Удельная сила резания [кг/мм2] КПД привода (0.7 0.8) Удельная сила резания Kc Низкоуглеродистая сталь 190 Ореднеуглеродистая сталь 210 Высокоуглеродистая сталь 240 Низколегированная сталь 190 Высоколегированная стапь 245 Чугун 93 Отбеленный чугун 120 Бронза латунь 70 Производительность обработки Q = vc х fn х ap 1000 Q Производительность обработки [rf/мин] ap Глубина резания [мм] vc Скорость резания [м/мин] fn Подача на оборот [мм/об] 12 ыВспомогтельный угол в плане Ширина державки Общая длина державки /Высота державки Вспомогательный задний угол Высота резца уголУгол наклона режущей кромки Главный передний угол Радиус привершине Главный задний угол - Точение Термины и понятия Расчет основных технологических при токарной обработке
