Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)


Основные шаги при выставлении заготовки на фрезерном станке со стойкой ЧПУ Heidenhain TNC 620 с помощью измерительного щупа Замена 3D-щупа в

51 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.51

51 Основные шаги при выставлении заготовки на фрезерном станке со стойкой ЧПУ Heidenhain TNC 620 с помощью измерительного щупа Замена 3D-щупа в Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 51

Основные шаги при выставлении заготовки на фрезерном станке со стойкой ЧПУ Heidenhain TNC 620 с помощью измерительного щупа Замена 3D-щупа в

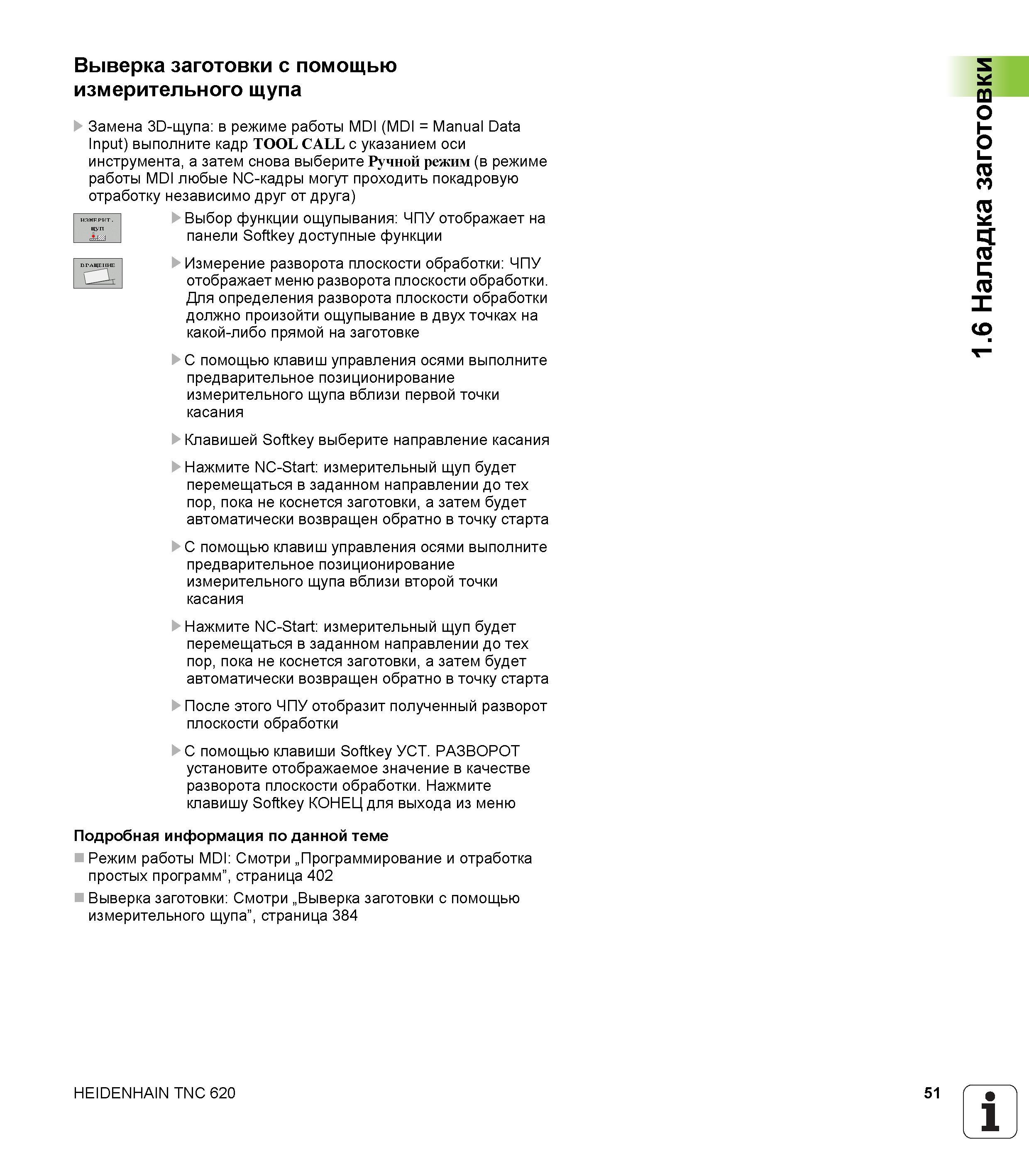

Основные шаги при выставлении заготовки на фрезерном станке со стойкой ЧПУ Heidenhain TNC 620 с помощью измерительного щупа Замена 3D-щупа в режиме работы MDI (MDI Manual Data Input) выполните кадр TOOL CALL с указанием оси инструмента а затем снова выберите Ручной режим (в режиме работы MDI любые NC-кадры могут проходить покадровую отработку независимо друг от друга) Выбор функции ощупывания ЧПУ отображает на Измерение разворота плоскости обработки ЧПУ отображает меню разворота плоскости обработки. Для определения разворота плоскости обработки должно произойти ощупывание в двух точках на какой-либо прямой на заготовке С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи первой точки касания Клавишей Softkey выберите направление касания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания Нажмите NC-Start измерительный щуп будет перемещаться в заданном направлении до тех пор пока не коснется заготовки а затем будет автоматически возвращен обратно в точку старта После этого ЧПУ отобразит полученный разворот плоскости обработки С помощью клавиши Softkey УСТ. РАЗВОРОТ установите отображаемое значение в качестве разворота плоскости обработки. Нажмите клавишу Softkey КОНЕЦ для выхода из меню Подробная информация по данной теме Режим работы MDI Смотри Программирование и отработка простых программ страница 402 Выверка заготовки Смотри Выверка заготовки с помощью измерительного щупа страница 384 панели Softkey доступные функции HEIDENHAIN TNC 620 51 1 1.6 Наладка заготовки



HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Системы числового программного управления / CNC programming and machining

48 Последовательность действий при подготовке, измерении и наладки режущего и вспомогательного инструментов при работе на металлорежущих станка Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4848 Последовательность действий при подготовке, измерении и наладки режущего и вспомогательного инструментов при работе на металлорежущих станка49 Отображение таблицы инструмента ЧПУ инструм отображает таблицу инструмента в форме таблицы Отображение таблицы мест ЧПУ отображает мес табли Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4949 50 Выполните выверку заготовок в режиме работы Ручное управление или Эл маховичок Нажмите кнопку режимов работы ЧПУ перейдет в ручной режим раб Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 5050 52 Переместите измерительный щуп к первой точке измерения на первой кромке заготовки Клавишей Softkey выберите направление касания Нажмите NC-S Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 5252 53 С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания на второй кромк Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 5353 54 Оператор должен подтверждать каждый кадр нажатием кнопки NC-старт Нажмите кнопку режимов работы ЧПУ перейдет в режим работы Выполнение прогр Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 5454
