Основные рекомендации от немецкого производителя режущего инструмента компании Walter по высокоскоростной мехобработке на металлорежущем оборудовании

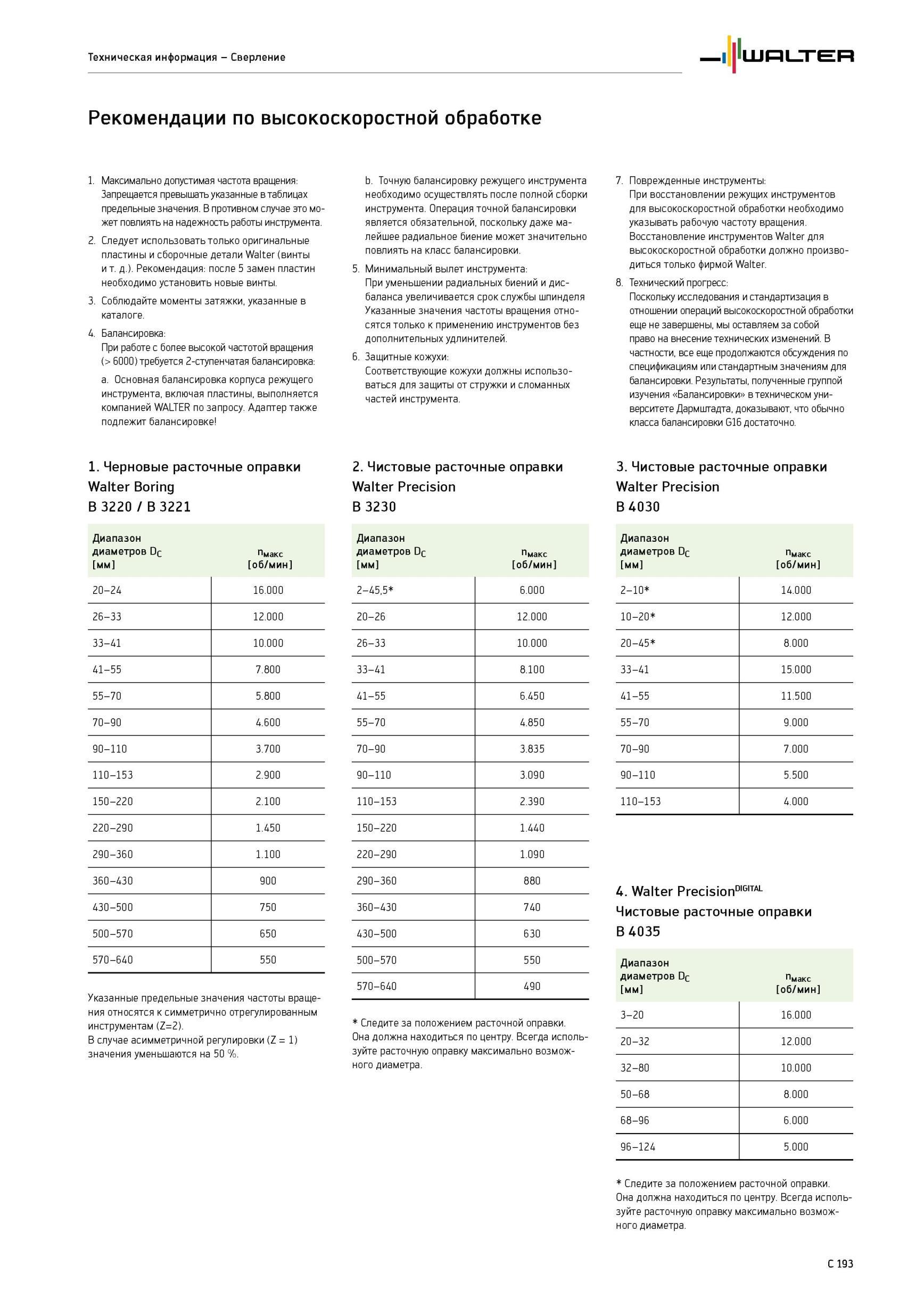

923 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C193

923 Основные рекомендации от немецкого производителя режущего инструмента компании Walter по высокоскоростной мехобработке на металлорежущем оборудовании Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C193

Основные рекомендации от немецкого производителя режущего инструмента компании Walter по высокоскоростной мехобработке на металлорежущем оборудовании

Основные рекомендации от немецкого производителя режущего инструмента компании Walter по высокоскоростной мехобработке на металлорежущем оборудовании _ Максимально допустимая частота вращения Запрещается превышать указанные в таблицах предельные значения. В противном случае это может повлиять на надежность работы инструмента. 2. Следует использовать только оригинальные пластины и сборочные детали Walter (винты и т. д.). Рекомендация после 5 замен пластин необходимо установить новые винты. 3. Соблюдайте моменты затяжки, указанные в каталоге. 4. Балансировка При работе с более высокой частотой вращения 6000) требуется 2-ступенчатая балансировка a. Основная балансировка корпуса режущего инструмента, включая пластины, выполняется компанией WALTER по запросу. Адаптер также подлежит балансировке b. Точную балансировку режущего инструмента необходимо осуществлять после полной сборки инструмента. Операция точной балансировки является обязательной, поскольку даже малейшее радиальное биение может значительно повлиять на класс балансировки. 5. Минимальный вылет инструмента При уменьшении радиальных биений и дисбаланса увеличивается срок службы шпинделя Указанные значения частоты вращения относятся только к применению инструментов без дополнительных удлинителей. 6. Защитные кожухи Соответствующие кожухи должны использоваться для защиты от стружки и сломанных частей инструмента. 7. Поврежденные инструменты При восстановлении режущих инструментов для высокоскоростной обработки необходимо указывать рабочую частоту вращения. Восстановление инструментов Walter для высокоскоростной обработки должно производиться только фирмой Walter. 8. Технический прогресс Поскольку исследования и стандартизация в отношении операций высокоскоростной обработки еще не завершены, мы оставляем за собой право на внесение технических изменений. В частности, все еще продолжаются обсуждения по спецификациям или стандартным значениям для балансировки. Результаты, полученные группой изучения Балансировки в техническом университете Дармштадта, доказывают, что обычно класса балансировки G16 достаточно. 1. Черновые расточные оправки Walter Boring B 3220 /B 3221 2. Чистовые расточные оправки Walter Precision B 3230 3. Чистовые расточные оправки Walter Precision B 4030 Диапазон Диапазон Диапазон диаметров Dc пМакс диаметров Dc пМакс диаметров Dc пМакс мм об/мин мм об/мин мм об/мин 20-24 16.000 2-45,5 6.000 2-10 14.000 26-33 12.000 20-26 12.000 10-20 12.000 33-41 10.000 26-33 10.000 20-45 8.000 41-55 7.800 33-41 8.100 33-41 15.000 55-70 5.800 41-55 6.450 41-55 11.500 70-90 4.600 55-70 4.850 55-70 9.000 90-110 3.700 70-90 3.835 70-90 7.000 110-153 2.900 90-110 3.090 90-110 5.500 150-220 2.100 110-153 2.390 110-153 4.000 220-290 1.450 150-220 1.440 IGITAL ые оправки 290-360 1.100 220-290 1.090 360-430 900 290-360 880 4. Walter PrecisionD 430-500 750 360-430 740 Чистовые расточн 500-570 650 430-500 630 B 4035 570-640 550 500-570 550 Диапазон пмакс об/мин Указанные предельные зн ния относятся к симметри 570-640 диаметров Dc 490 мм чно отрегулированным 3-20 Следите за положением расточной оправки. 16.000 В случае асимметричной регулировки (Z 1) Она должна находиться пс значения уменьшаются на 50 %. зуйте раст°чную °правку ного диаметра. центру. Всегда исполь- 20-32 аксимально возмож- 12.000 32-80 10.000 50-68 8.000 68-96 6.000 96-124 5.000 Следите за положением расточной оправки. Она должна находиться по центру. Всегда используйте расточную оправку максимально возможного диаметра. C 193 Указанные предельные значения частоты вращения относятся к симметрично отрегулированным инструментам (Z=2). В случае асимметричной регулировки (Z 1) значения уменьшаются на 50 %. Следите за положением расточной оправки. Она должна находиться по центру. Всегда используйте расточную оправку максимально возможного диаметра. Техническая информация - промышленном
