Основные расчетные формулы при фрезерной обработке Расчет частота вращения шпинделя металлорежущего станка Скорость резания Подача на зуб Объем снимаемого при о

422 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.418

422 Основные расчетные формулы при фрезерной обработке Расчет частота вращения шпинделя металлорежущего станка Скорость резания Подача на зуб Объем снимаемого при о Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 418

Основные расчетные формулы при фрезерной обработке Расчет частота вращения шпинделя металлорежущего станка Скорость резания Подача на зуб Объем снимаемого при о

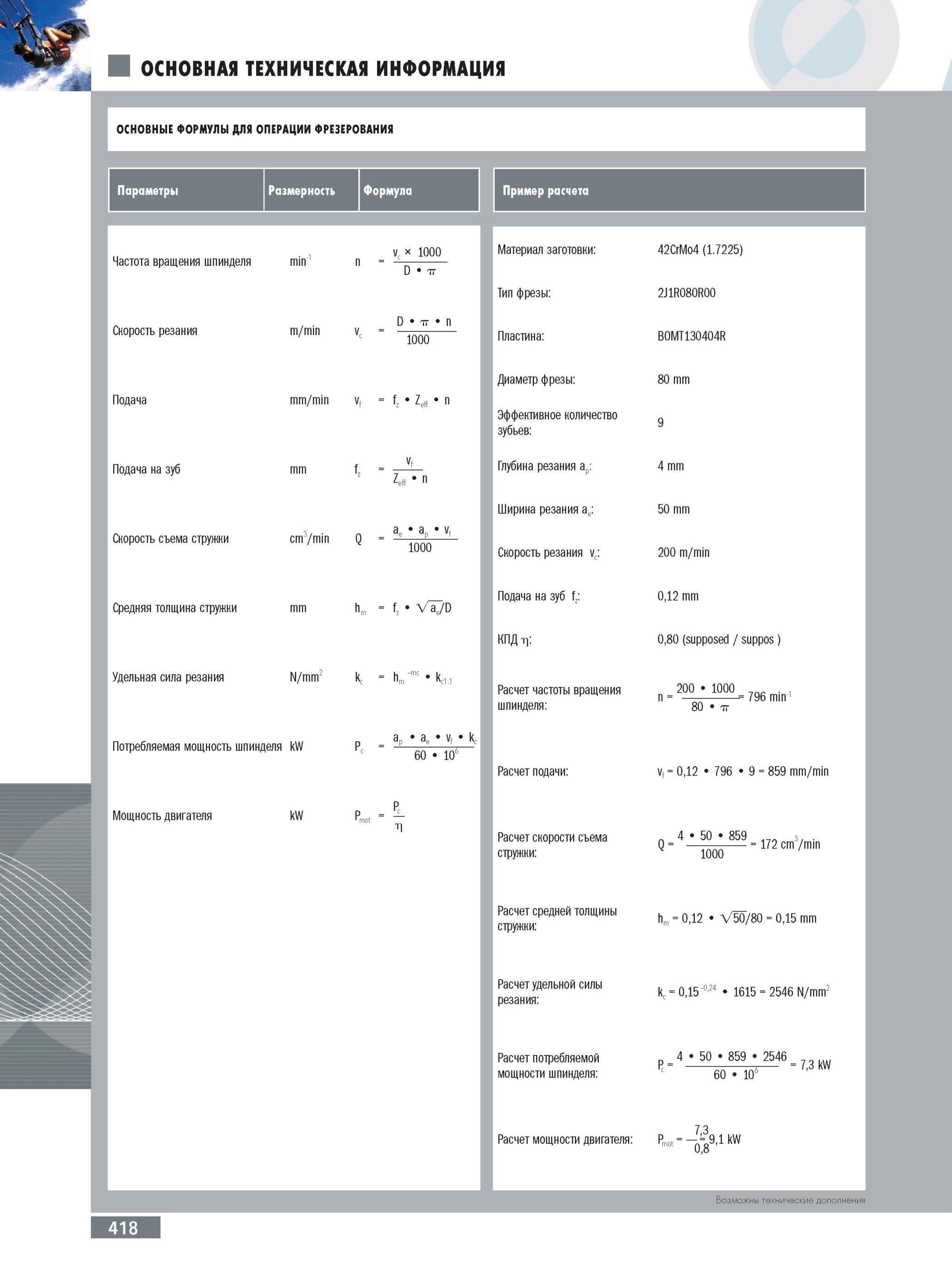

Основные расчетные формулы при фрезерной обработке Расчет частота вращения шпинделя металлорежущего станка Скорость резания Подача на зуб Объем снимаемого при обработке материала Скорость съема стружки m/min vc vc х 1000 D тг D i n 1000 mm/min vf = fz Zeff n mm fz Z Zeff n cm3/min Q = ae ap v, 1000 Средняя толщина стружки mm hm = fz VaD Удельная сила резания N/mm2 k = hm -mc kd1 Потребляемая мощность шпинделя kW Мощность двигателя p = ap ae v, kc c 60 106 Материал заготовки Тип фрезы Пластина Диаметр фрезы Эффективное количество зубьев Глубина резания ap Ширина резания ae Скорость резания vc Подача на зуб fz КПД Расчет частоты вращения шпинделя Расчет подачи Расчет скорости съема стружки Расчет средней толщины стружки Расчет удельной силы резания Расчет потребляемой мощности шпинделя 42CrMo4 (1.7225) 2J1R080R00 B0MT130404R 80 mm 9 4 mm 50 mm 200 m/min 0,12 mm 0,80 (supposed suppos ) 200 1000 7nc . 1 n = -= 796 min-1 vf = 0,12 796 9 = 859 mm/min n 4 50 859 17 з, . Q = --= 172 cm /min 1000 hm = 0,12 V50/80 = 0,15 mm kc = 0,15 -0'24 1615 = 2546 N/mm2 Pc = 4 50 859 2546 = 7,3 kW c 60 106 7,3 Расчет мощности двигателя Pmot = =9,1 kW 0,8 Возможны технические дополнения Режущий инструмент Ingersoll Техническая информация ОСНОВНЫЕ ФОРМУЛЫ ДЛЯ ОПЕРАЦИИ ФРЕЗЕРОВАНИЯ Параметры Размерность Формула Пример расчета kW Pmot = Л min-1 n Подача
