Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Основные конструктивные элементы сверлильного металлорежущего инструмента Влияние режущей геометрии сверла на процесс механической обработки отверстий Терм

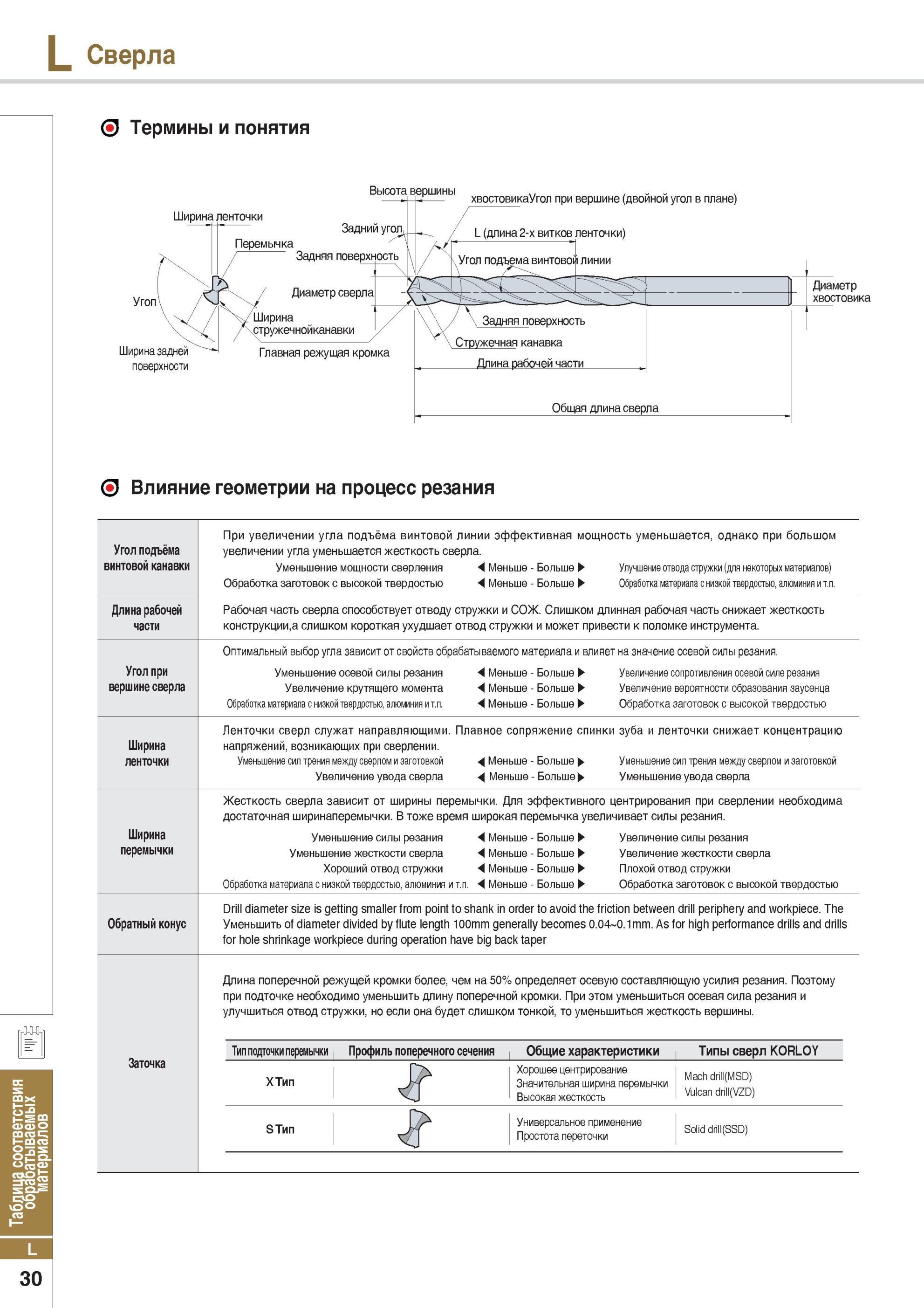

1000 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.L30

1000 Основные конструктивные элементы сверлильного металлорежущего инструмента Влияние режущей геометрии сверла на процесс механической обработки отверстий Терм Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. L30

Основные конструктивные элементы сверлильного металлорежущего инструмента Влияние режущей геометрии сверла на процесс механической обработки отверстий Терм

Основные конструктивные элементы сверлильного металлорежущего инструмента Влияние режущей геометрии сверла на процесс механической обработки отверстий Термины и понятия Высота вершины Ширина ленточки Перемычка Угоп Ширина задней поверхности Задний угол Задняя поверхность Диаметр сверла Ширина стружечнойканавки Главная режущая кромка хвостовикаУгол при вершине (двойной угол в плане) L (длина 2-х витков ленточки) Диаметр хвостовика О Влияние геометрии на процесс резания При увеличении угла подъёма винтовой линии эффективная мощность уменьшается, однако при большом увеличении угла уменьшается жесткость сверла. Уменьшение мощности сверления А Меньше - Больше Улучшение отвода стружки (для некоторых материалов) Обработка заготовок с высокой твердостью А Меньше - Больше Обработка материала с низкой твердостью, алюминия и т.п. Угол подъёма винтовой канавки Длина рабочей части Угол при вершине сверла Ширина ленточки Ширина перемычки Рабочая часть сверла способствует отводу стружки и СОЖ. Слишком длинная рабочая часть снижает жесткость конструкции,а слишком короткая ухудшает отвод стружки и может привести к поломке инструмента. Оптимальный выбор угла зависит от свойств обрабатываемого материала и влияет на значение осевой силы резания. Уменьшение осевой силы резания А Меньше - Больше Увеличение сопротивления осевой силе резания Увеличение крутящего момента Обработка материала с низкой твердостью, алюминия и т.п. А Меньше - Больше А Меньше - Больше Увеличение вероятности образования заусенца Обработка заготовок с высокой твердостью Ленточки сверл служат направляющими. Плавное сопряжение спинки зуба и ленточки снижает концентрацию напряжений, возникающих при сверлении. Уменьшение сил трения между сверлом и заготовкой А Меньше - Больше Уменьшение сил трения между сверлом и заготовкой Увеличение увода сверла А Меньше - Больше Уменьшение увода сверла Жесткость сверла зависит от ширины перемычки. Для эффективного центрирования при сверлении необходима достаточная ширинаперемычки. В тоже время широкая перемычка увеличивает силы резания. Уменьшение силы резания А Меньше - Больше Увеличение силы резания Уменьшение жесткости сверла А Меньше - Больше Увеличение жесткости сверла Хороший отвод стружки А Меньше - Больше Плохой отвод стружки Обработка материала с низкой твердостью, алюминия и т.п. А Меньше - Больше Обработка заготовок с высокой твердостью Drill diameter size is getting smaller from point to shank in order to avoid the friction between drill periphery and workpiece. The Обратный конус Уменьшить of diameter divided by flute length 100mm generally becomes 0.04 0.1mm. As for high performance drills and drills for hole shrinkage workpiece during operation have big back taper Длина поперечной режущей кромки более, чем на 50% определяет осевую составляющую усилия резания. Поэтому при подточке необходимо уменьшить длину поперечной кромки. При этом уменьшиться осевая сила резания и улучшиться отвод стружки, но если она будет слишком тонкой, то уменьшиться жесткость вершины. Заточка Тип подточки перемычки Профиль поперечного сечения Общие характеристики Типы сверл KORLOY X Тип Хорошее центрирование Значительная ширина перемычки Высокая жесткость Mach drill(MSD) Vulcan drill(VZD) S Тип Универсальное применение Простота переточки Solid drill(SSD) 30 Угол подъема винтовой линии Задняя поверхность Стружечная канавка Длина рабочей части Общая длина сверла Таблица соответствия обрабатываемых материалов L Сверла
