Основные характеристики токарных наружных державок Walter PCLNR/L для продольного точения и подрезки торца на заготовке Металлорежущий сборный инструмент

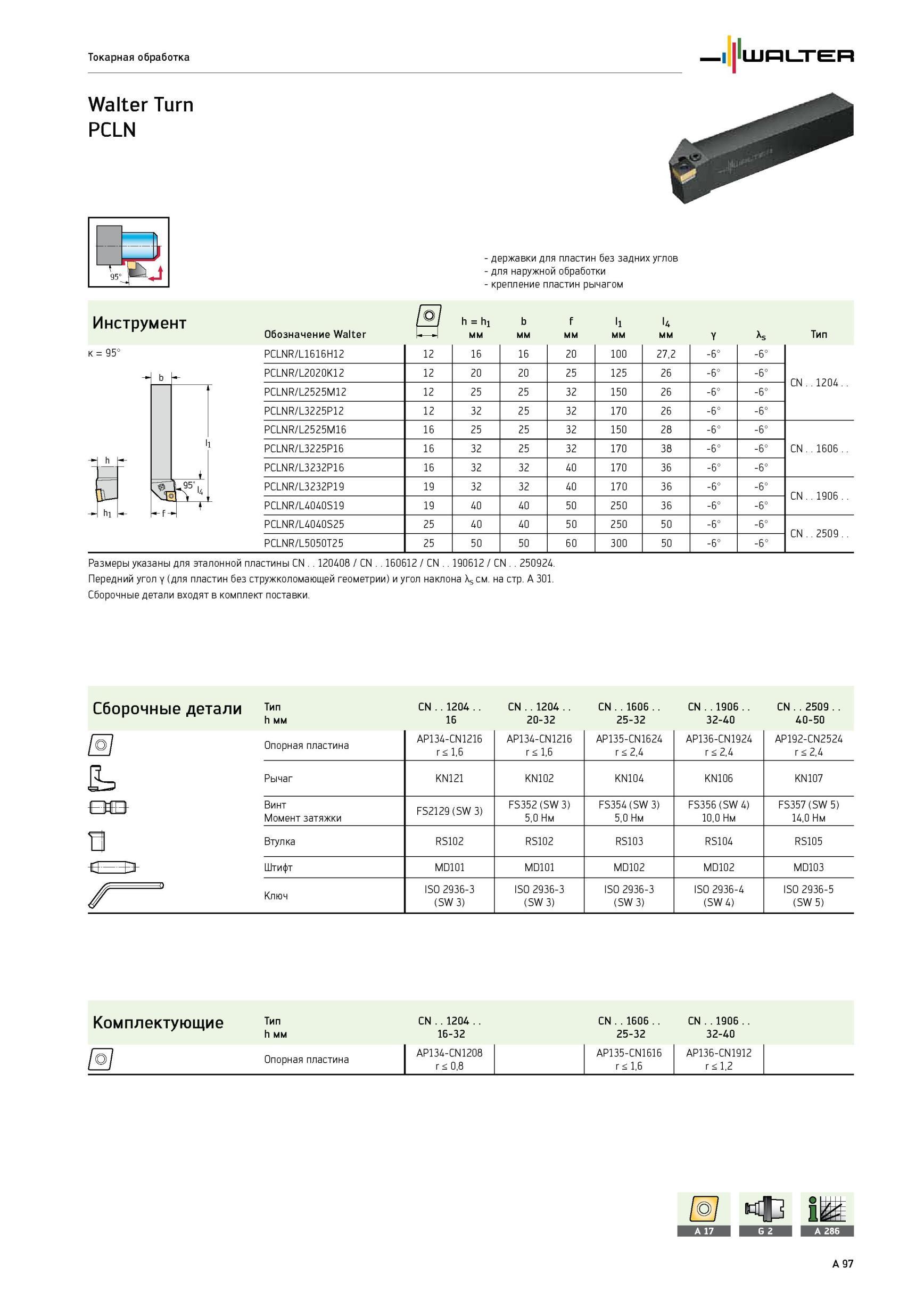

101 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A97

101 Основные характеристики токарных наружных державок Walter PCLNR/L для продольного точения и подрезки торца на заготовке Металлорежущий сборный инструмент Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A97

Основные характеристики токарных наружных державок Walter PCLNR/L для продольного точения и подрезки торца на заготовке Металлорежущий сборный инструмент

Основные характеристики токарных наружных державок Walter PCLNR/L для продольного точения и подрезки торца на заготовке Металлорежущий сборный инструмент _ для сменных режущих пластин без задних углов Крепление СРП рычагом Инструмент h h1 b f l1 l4 Обозначение Walter I- J мм у As Тип PCLNR/L1616H12 12 16 16 20 100 27,2 -6° -6° PCLNR/L2020K12 12 20 20 25 125 26 -6° -6° CN 1204 PCLNR/L2525M12 12 25 25 32 150 26 -6° -6° PCLNR/L3225P12 12 32 25 32 170 26 -6° -6° PCLNR/L2525M16 16 25 25 32 150 28 -6° -6° PCLNR/L3225P16 16 32 25 32 170 38 -6° -6° CN 1606 PCLNR/L3232P16 16 32 32 40 170 36 -6° -6° PCLNR/L3232P19 19 32 32 40 170 36 -6° -6° CN 1906 PCLNR/L4040S19 19 40 40 50 250 36 -6° -6° PCLNR/L4040S25 25 40 40 50 250 50 -6° -6° CN 2509 PCLNR/L5050T25 25 50 50 60 300 50 -6° -6° Размеры указаны для эталонной пластины CN 120408 / CN 160612 / CN 190612 / CN 250924. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона Xg см. на стр. A 301. Сборочные детали входят в комплект поставки. b h Сборочные детали Тип h мм CN ..1204 16 CN 1204 20-32 CN 1606 25-32 CN 1906 32-40 CN 2509 40-50 Опорная пластина AP134-CN1216 r 1,6 AP134-CN1216 r 1,6 AP135-CN1624 r 2,4 AP136-CN1924 r 2,4 AP192-CN2524 r 2,4 S= Рычаг KN121 KN102 KN104 KN106 KN107 Винт Момент затяжки FS2129 (SW 3) FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS356 (SW 4) 10,0 Нм FS357 (SW 5) 14,0 Нм n Втулка RS102 RS102 RS103 RS104 RS105 fl h> Штифт MD101 MD101 MD102 MD102 MD103 Ключ ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-4 (SW 4) ISO 2936-5 (SW 5) Комплектующие Тип h мм Опорная пластина CN ..1204 16-32 AP134-CN1208 r 0,8 CN 1606 25-32 AP135-CN1616 r 1,6 CN ..1906 32-40 AP136-CN1912 r 1,2 Токарная обработка Walter Turn PCLN к 95° им hi для наружной обработки
