Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Основные характеристики сменных режущих канавочных пластин Tungaloy из твердого сплава для токарных сборных инструментов серии TungCut японского производи

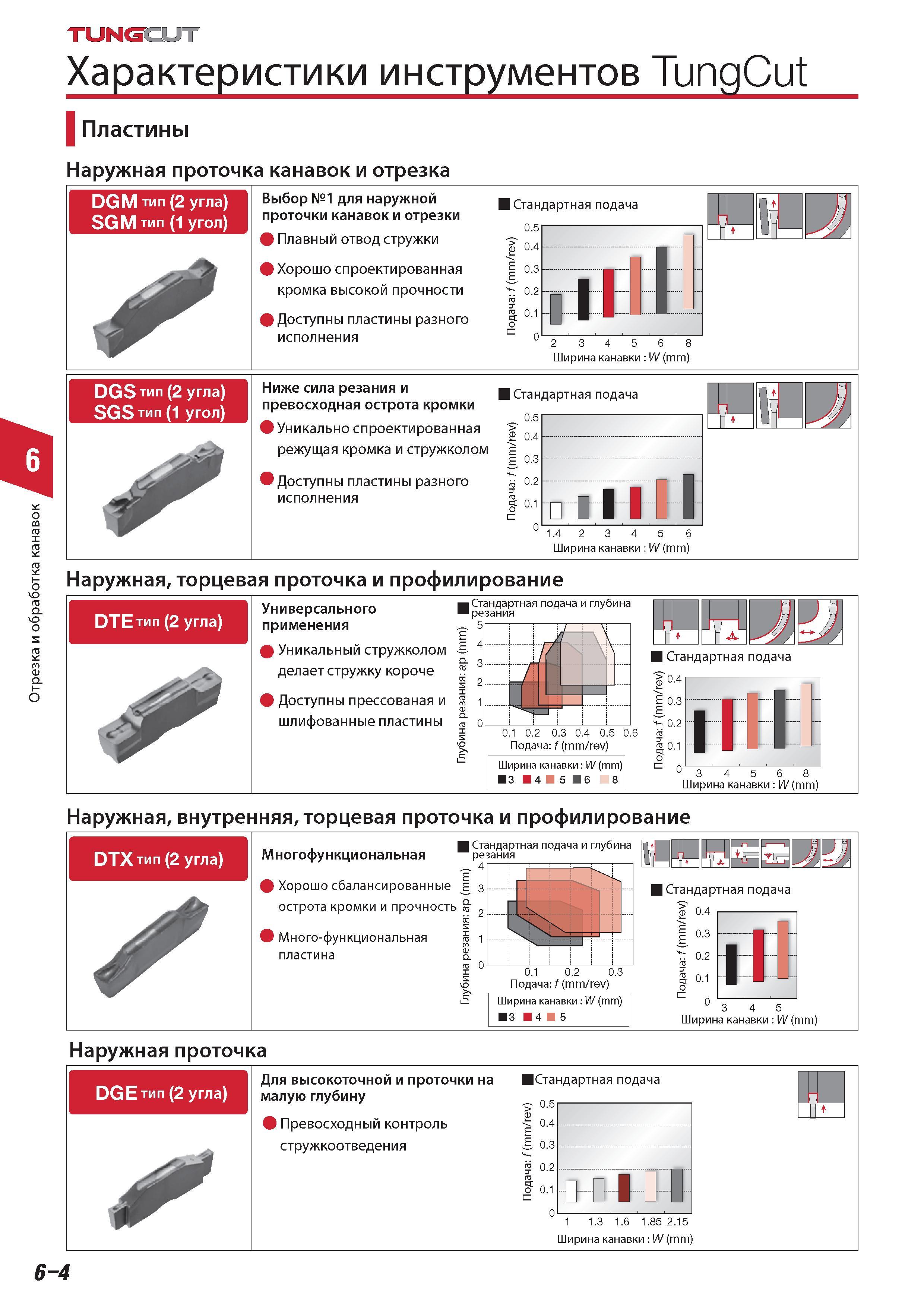

372 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.6-4

372 Основные характеристики сменных режущих канавочных пластин Tungaloy из твердого сплава для токарных сборных инструментов серии TungCut японского производи Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 6-4

Основные характеристики сменных режущих канавочных пластин Tungaloy из твердого сплава для токарных сборных инструментов серии TungCut японского производи

Основные характеристики сменных режущих канавочных пластин Tungaloy из твердого сплава для токарных сборных инструментов серии TungCut японского производителя Наружная проточка канавок и отрезка DGM тип (2 угла) SGM тип (1 угол) Выбор 1 для наружной проточки канавок и отрезки Плавный отвод стружки Хорошо спроектированная кромка высокой прочности Доступны пластины разного исполнения Стандартная подача 0.5 2 3 4 5 6 8 Ширина канавки W (mm) DGS тип (2 угла) SGS тип (1 угол) Ниже сила резания и превосходная острота кромки Уникально спроектированная режущая кромка и стружколом Доступны пластины разного исполнения Стандартная подача 0.5 2 0.4 0.3 0.2 g .1 С 0 п.I.I.I.О.I HIE 1.4 2 3 4 5 6 Ширина канавки W (mm) Наружная торцевая проточка и профилирование DTE тип (2 угла) Универсального применения Уникальный стружколом делает стружку короче Доступны прессованая и шлифованные пластины Стандартная подача и глубина резания ) 5 (m4 а со 3 ия 2 а з1 е р а 0 D Стандартная подача 0.1 0.2 0.3 0.4 0.5 0.6 Подача f ( mm/rev) Ширина канавки W (mm) 3 4 5 6 8 0 3 4 5 6 8 Ширина канавки W (mm) Наружная внутренняя торцевая проточка и профилирование Многофункциональная Стандартная подача и глубина резания )4 Хорошо сбалансированные 3 острота кромки и прочность в 2 Много-функциональная пластина а1 а 0 И 0.1 0.2 0.3 Подача f ( mm/rev) Ширина канавки W (mm) 3 14 5 Стандартная подача 2 0.4 0.3 't 0.2 а чда 0.1 о П0 3 4 5 Ширина канавки W (mm) Наружная проточка DGE тип (2 угла) Для высокоточной и проточки на малую глубину О Превосходный контроль стружкоотведения Стандартная подача ) 0.51 0.4 0.3 ча 0.2 ча о 0.1 0 1 1.3 1.6 1.85 2.15 Ширина канавки W (mm) 6-4 Отрезка и обработка канавок TUNGCUT Пластины
