Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Основные характеристики плунжерных фрез Mitsubishi для фрезерной обработки с большим вылетом фрезерного инструмента

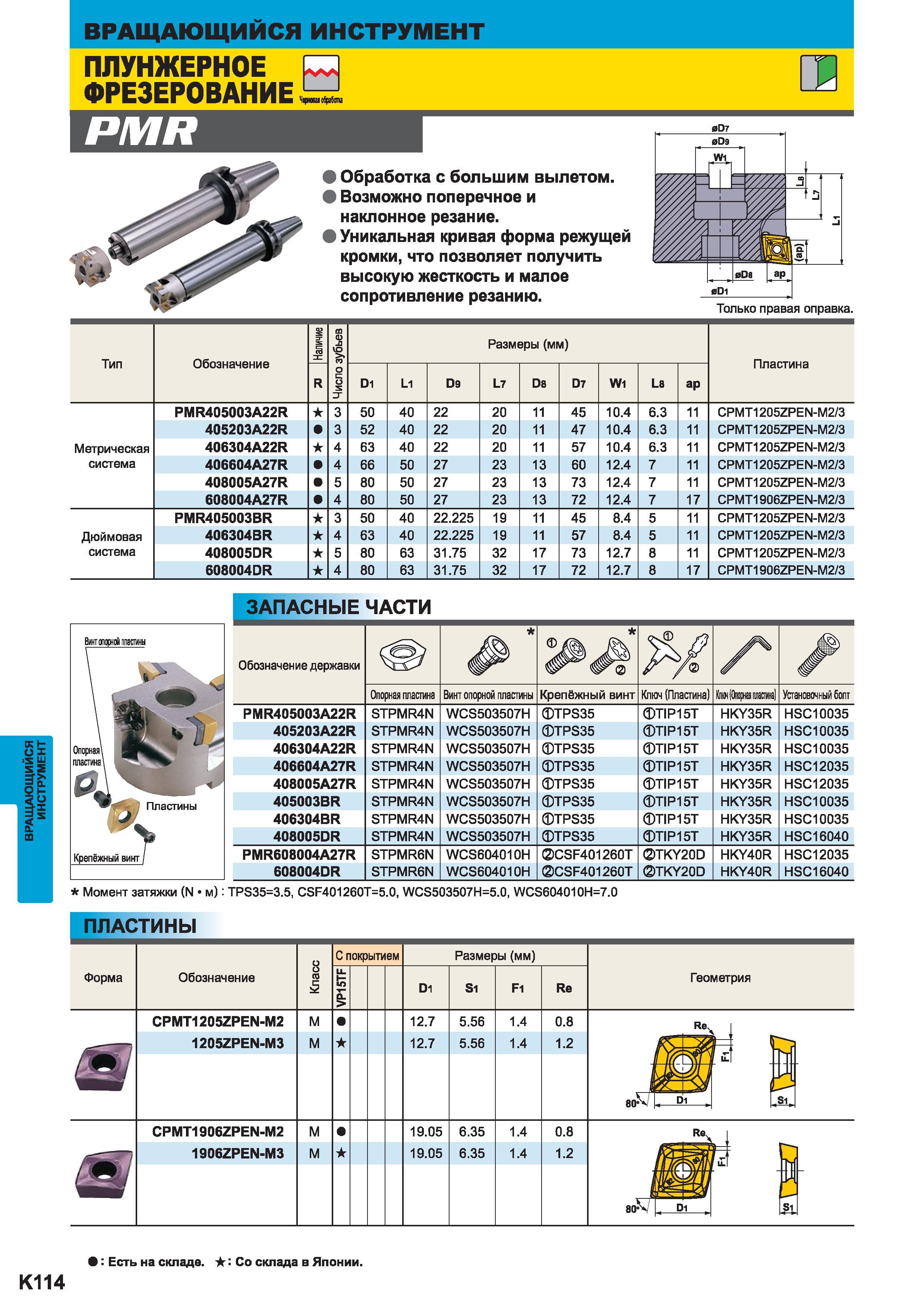

1070 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.K114

1070 Основные характеристики плунжерных фрез Mitsubishi для фрезерной обработки с большим вылетом фрезерного инструмента Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. K114

Основные характеристики плунжерных фрез Mitsubishi для фрезерной обработки с большим вылетом фрезерного инструмента

Основные характеристики плунжерных фрез Mitsubishi для фрезерной обработки с большим вылетом фрезерного инструмента _ Возможно поперечное и наклонное резание. Уникальная кривая форма режущей кромки что позволяет получить высокую жесткость и малое сопротивление резанию. Только правая оправка. Тип Обозначение Наличие Число зубьев Размеры (мм) Пластина R D1 L1 D9 L7 Da D7 W1 La ap PMR405003A22R 3 50 40 22 20 11 45 10.4 6.3 11 CPMT1205ZPEN-M2 3 405203A22R 3 52 40 22 20 11 47 10.4 6.3 11 CPMT1205ZPEN-M2 3 Метрическая 406304A22R 4 63 40 22 20 11 57 10.4 6.3 11 CPMT1205ZPEN-M2 3 система 406604A27R 4 66 50 27 23 13 60 12.4 7 11 CPMT1205ZPEN-M2 3 408005A27R 5 80 50 27 23 13 73 12.4 7 11 CPMT1205ZPEN-M2 3 608004A27R 4 80 50 27 23 13 72 12.4 7 17 CPMT1906ZPEN-M2 3 PMR405003BR 3 50 40 22.225 19 11 45 8.4 5 11 CPMT1205ZPEN-M2 3 Дюймовая 406304BR 4 63 40 22.225 19 11 57 8.4 5 11 CPMT1205ZPEN-M2 3 система 408005DR 5 80 63 31.75 32 17 73 12.7 8 11 CPMT1205ZPEN-M2 3 608004DR 4 80 63 31.75 32 17 72 12.7 8 17 CPMT1906ZPEN-M2 3 Запасные части Обозначение державки Z4 Опорная пластина Винт опорной пластины Крепёжный винт Ключ (Пластина) МОцшпшм Установочный болт PMR405003A22R STPMR4N WCS503507H TPS35 TIP15T HKY35R HSC10035 405203A22R STPMR4N WCS503507H 0TPS35 TIP15T HKY35R HSC10035 406304A22R STPMR4N WCS503507H TPS35 TIP15T HKY35R HSC10035 406604A27R STPMR4N WCS503507H TPS35 TIP15T HKY35R HSC12035 408005A27R STPMR4N WCS503507H 0TPS35 TIP15T HKY35R HSC12035 405003BR STPMR4N WCS503507H 0TPS35 TIP15T HKY35R HSC10035 406304BR STPMR4N WCS503507H TPS35 TIP15T HKY35R HSC10035 408005DR STPMR4N WCS503507H TPS35 ФТ1Р15Т HKY35R HSC16040 PMR608004A27R STPMR6N WCS604010H CSF401260T TKY20D HKY40R HSC12035 608004DR STPMR6N WCS604010H CSF401260T TKY20D HKY40R HSC16040 Момент затяжки (N/м) TPS353.5 CSF401260T5.0 WCS503507H5.0 WCS604010H7.0 ПЛАСТИНЫ Форма Обозначение 8 С покрытием Размеры (мм) D1 S1 F1 Re Геометрия CPMT1205ZPEN-M2 1205ZPEN-M3 M 12.7 12.7 5.56 5.56 1.4 1.4 0.8 1.2 к CPMT1906ZPEN-M2 1906ZPEN-M3 М 19.05 19.05 6.35 6.35 1.4 1.4 0.8 1.2 S1 О Есть на складе Со склада в Японии. К114 ПЛУНЖЕРНОЕ ФРЕЗЕРОВАНИЕ Черновая обработка




См.также / See also :

Фрезы Mitsubishi с пластинами сменными режущими С хвостовиком или отверстием для крепления



Корпусные фрезы по металлу Конструкция / Parts of a milling cutter

Механическое крепление пластин / Insert clamping system

Фрезерование металлов Основы / Basics of milling

Встречное и попутное фрезерование / Up and down cut milling

Оснастка для фрезерных станков по металлу / Мilling tool holders

Формулы фрезерования / Milling formulas

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Присоединительные размеры фрез / Mounting dimensions of milling cutters




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1067 Фрезерный инструмент Mitsubishi с режущими сменными пластинами Ширина канавки W3 В наличии Открытием а Кермет X Твёрдый сплав D1 Размеры (мм) S1 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K1111067 1068 Плунжерные фрезы Mitsubishi для обработки металлических заготовок на станочном оборудовании Инструмент со сменными режущими пластинами Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K1121068 Плунжерные фрезы Mitsubishi для обработки металлических заготовок на станочном оборудовании Инструмент со сменными режущими пластинами1069 Фрезерование Mitsubishi Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) В Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K1131069 1071 Фрезерование Рекомендуемые режимы резания Mitsubishi Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) p Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K1151071 1072 Концевая фреза Mitsubishi с резьбовым разъемом для крепления и сменными режущими твердосплавными пластинами Фрезерный инструмент Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K1161072 Концевая фреза Mitsubishi с резьбовым разъемом для крепления и сменными режущими твердосплавными пластинами Фрезерный инструмент1073 Рекомендуемые режимы резания Mitsubishi Обрабатываемый материал Твердость Материал Стружколом Диаметр обработки (мм) Число зубьев Скорость резани Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K1171073
