443 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.439

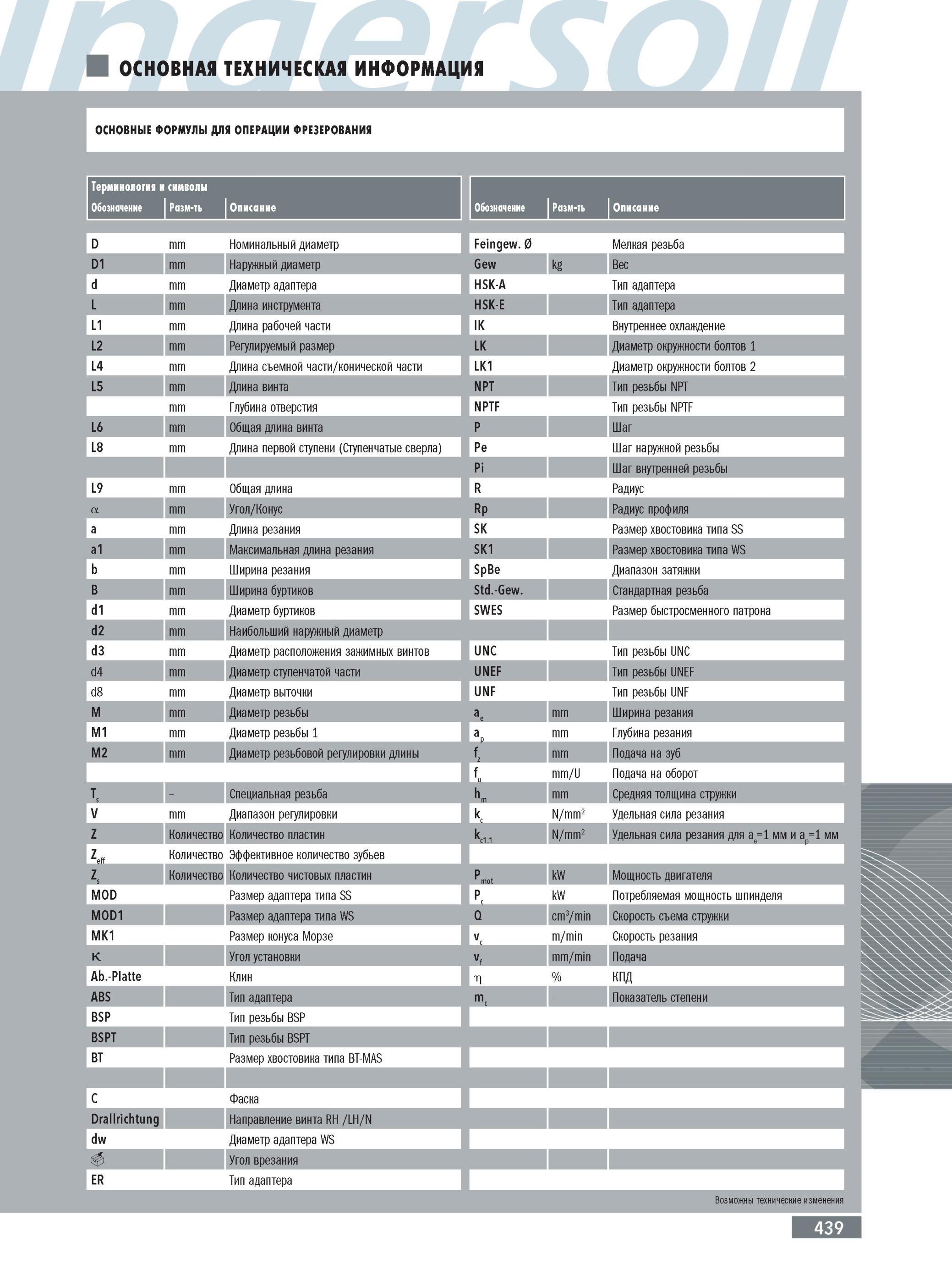

443 ОСНОВНЫЕ ФОРМУЛЫ ДЛЯ ОПЕРАЦИИ ФРЕЗЕРОВАНИЯ Терминология и символы Обозначение Разм-ть Описание Обозначение Разм-ть Описание D mm Номинальный диаметр D1 mm Наруж Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 439

ОСНОВНЫЕ ФОРМУЛЫ ДЛЯ ОПЕРАЦИИ ФРЕЗЕРОВАНИЯ Терминология и символы Обозначение Разм-ть Описание Обозначение Разм-ть Описание D mm Номинальный диаметр D1 mm Наруж

ОСНОВНЫЕ ФОРМУЛЫ ДЛЯ ОПЕРАЦИИ ФРЕЗЕРОВАНИЯ Терминология и символы Обозначение Разм-ть Описание Обозначение Разм-ть Описание D mm Номинальный диаметр D1 mm Наружный диаметр d mm Диаметр адаптера L mm Длина инструмента L1 mm Длина рабочей части L2 mm Регулируемый размер L4 mm Длина съемной части/конической части L5 mm Длина винта mm Глубина отверстия L6 mm Общая длина винта L8 mm Длина первой ступени (Ступенчатые сверла) L9 mm Общая длина а mm Угол/Конус a mm Длина резания a1 mm Максимальная длина резания b mm Ширина резания B mm Ширина буртиков d1 mm Диаметр буртиков d2 mm Наибольший наружный диаметр d3 mm Диаметр расположения зажимных винтов d4 mm Диаметр ступенчатой части d8 mm Диаметр выточки M mm Диаметр резьбы M1 mm Диаметр резьбы 1 M2 mm Диаметр резьбовой регулировки длины Специальная резьба V mm Диапазон регулировки Z Количество Количество пластин Zeff Количество Эффективное количество зубьев Zs Количество Количество чистовых пластин MOD Размер адаптера типа SS MOD1 Размер адаптера типа WS MK1 Размер конуса Морзе Угол установки Ab.-Platte Клин ABS Тип адаптера BSP Тип резьбы BSP BSPT Тип резьбы BSPT BT Размер хвостовика типа BT-MAS C Фаска Drallrichtung Направление винта RH /LH/N dw Диаметр адаптера WS Угол врезания ER Тип адаптера Feingew. 0 Мелкая резьба Gew kg Вес HSK-A Тип адаптера HSK-E Тип адаптера IK Внутреннее охлаждение LK Диаметр окружности болтов 1 LK1 Диаметр окружности болтов 2 NPT Тип резьбы NPT NPTF Тип резьбы NPTF P Шаг Pe Шаг наружной резьбы Pi Шаг внутренней резьбы R Радиус Rp Радиус профиля SK Размер хвостовика типа SS SK1 Размер хвостовика типа WS SpBe Диапазон затяжки SWES Размер быстросменного патрона UNC Тип резьбы UNC UNEF Тип резьбы UNEF UNF Тип резьбы UNF ae mm Ширина резания a mm Глубина резания fz mm Подача на зуб fu mm/U Подача на оборот hm mm Средняя толщина стружки k N/mm2 Удельная сила резания kc,1 N/mm2 Удельная сила резания для a =1 мм и a =1 мм Pmot kW Мощность двигателя P, kW Потребляемая мощность шпинделя Q cm3/min Скорость съема стружки v c m/min Скорость резания vf mm/min Подача h КПД mc Показатель степени Возможны технические изменения 439
