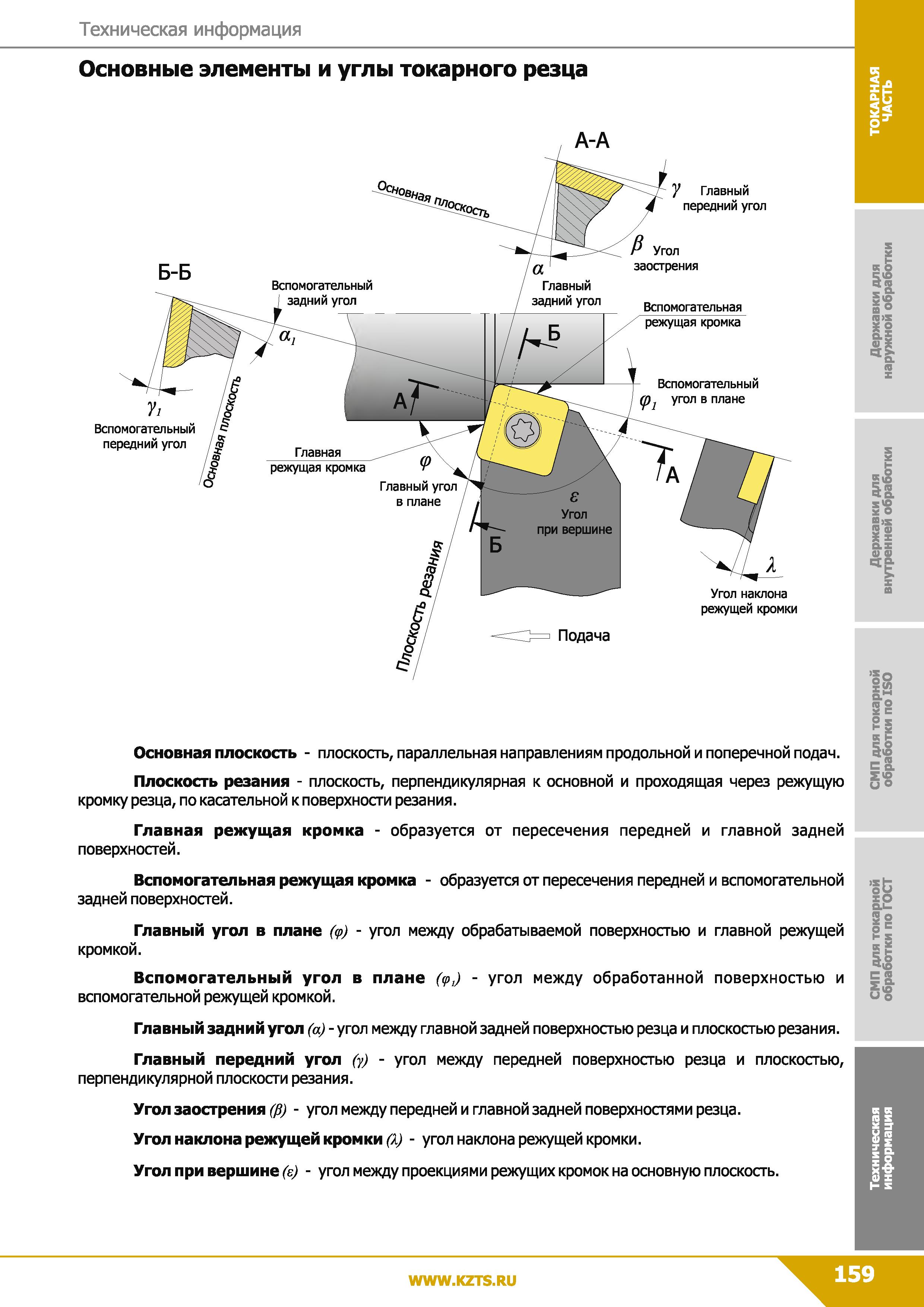

Основные элементы резца токарного по металлу Рисунок углов резания при точении Главный задний и передний углы режущего инструмента Основная плоскость

Основные элементы резца токарного по металлу Рисунок углов резания при точении Главный задний и передний углы режущего инструмента Основная плоскость

Основные элементы резца токарного по металлу Рисунок углов резания при точении Главный задний и передний углы режущего инструмента Основная плоскость _ плоскость, параллельная направлениям продольной и поперечной подач. Плоскость резания - плоскость, перпендикулярная к основной и проходящая через режущую кромку резца, по касательной к поверхности резания. Главная режущая кромка - образуется от пересечения передней и главной задней поверхностей. Вспомогательная режущая кромка - образуется от пересечения передней и вспомогательной задней поверхностей. Главный угол в плане (у) - угол между обрабатываемой поверхностью и главной режущей кромкой. Вспомогательный угол в плане ((р,) - угол между обработанной поверхностью и вспомогательной режущей кромкой. Главный задний угол (а) - угол между главной задней поверхностью резца и плоскостью резания. Главный передний угол (у) - угол между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания. Угол заострения ф) - угол между передней и главной задней поверхностями резца. Угол наклона режущей кромки (к) - угол наклона режущей кромки. Угол при вершине (е) - угол между проекциями режущих кромок на основную плоскость. Техническая информация и углы токарного резца
