Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

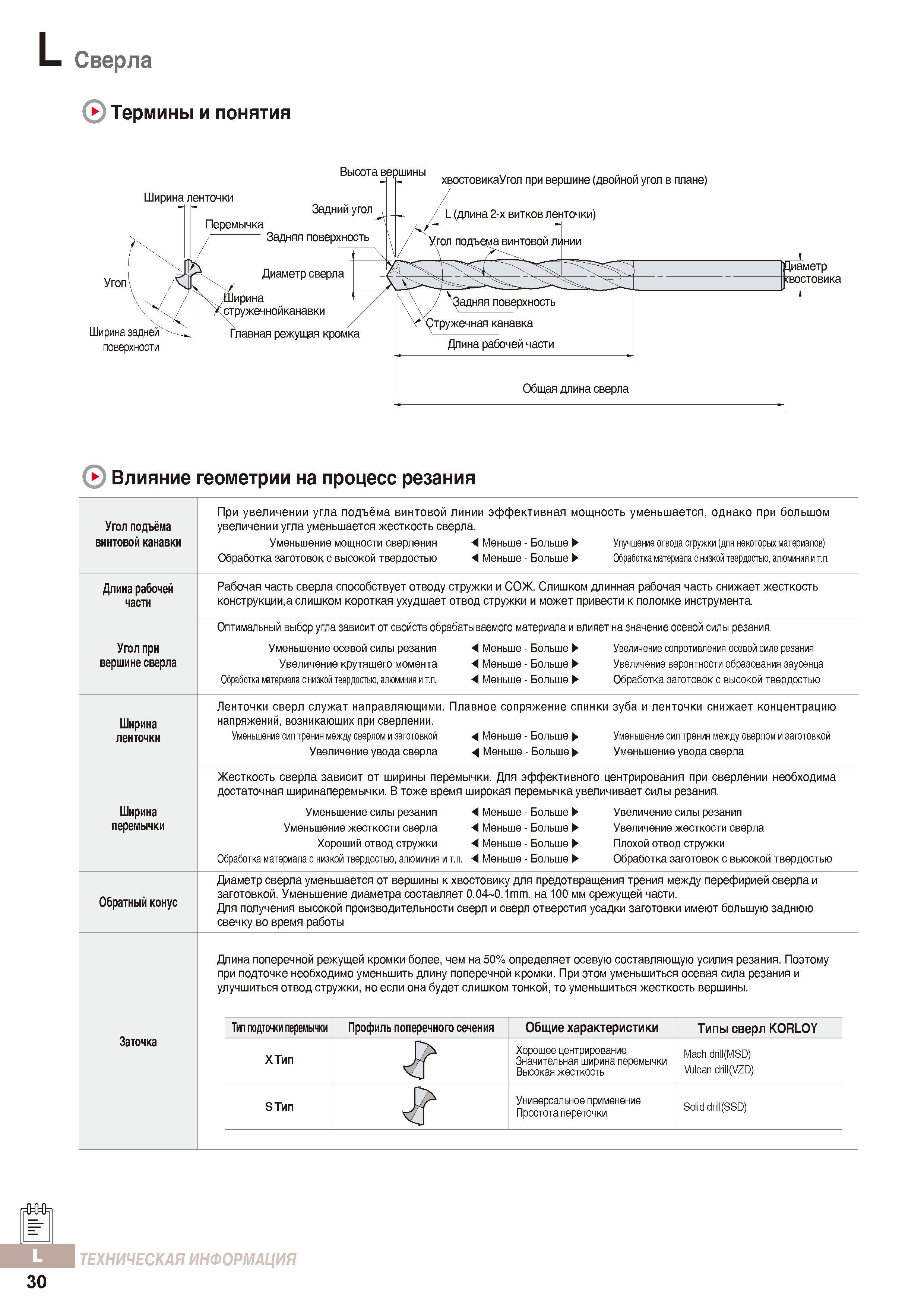

Основные элементы конструкции спирального сверла по металлу Влияние геометрии сверлильного металлорежущего инструмента на процесс сверления

1073 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.L30

1073 Основные элементы конструкции спирального сверла по металлу Влияние геометрии сверлильного металлорежущего инструмента на процесс сверления Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. L30

Основные элементы конструкции спирального сверла по металлу Влияние геометрии сверлильного металлорежущего инструмента на процесс сверления

Основные элементы конструкции спирального сверла по металлу Влияние геометрии сверлильного металлорежущего инструмента на процесс сверления _ отверстий Термины и понятия Ширина ленточки Перемычка Угоп Ширина задней поверхности Высота вершины Задний угол хвостовика Угол при вершине (двойной угол в плане) Задняя поверхность Диаметр сверла ирина стружечнойканавки Главная режущая кромка Диаметр стовика Влияние геометрии на процесс резания Угол подъёма винтовой канавки При увеличении угла подъёма винтовой линии эффективная мощность уменьшается, однако при большом увеличении угла уменьшается жесткость сверла. Уменьшение мощности сверления Меньше - Больше Улучшение отвода стружки (для некоторых материалов) Обработка заготовок с высокой твердостью Меньше - Больше Обработка материала с низкой твердостью, алюминия и т.п. Длина рабочей части Рабочая часть сверла способствует отводу стружки и СОЖ. Слишком длинная рабочая часть снижает жесткость конструкции,аслишком короткая ухудшает отвод стружки и может привести к поломке инструмента. Угол при вершине сверла Оптимальный выбор угла зависит от свойств Уменьшение осевой силы резания Увеличение крутящего момента Обработка материала с низкой твердостью, алюминия и т.п. материала и влияет на значение осевой силы резания. Меньше - Больше Увеличение сопротивления осевой силе резания Меньше - Больше Увеличение вероятности образования заусенца Меньше - Больше Обработка заготовок с высокой твердостью Ширина ленточки Ленточки сверл служат направляющими. Плавное сопряжение спинки зуба и ленточки снижает концентрацию напряжений, возникающих при сверлении. Уменьшение сил трения между сверлом и заготовкой 4 Меньше - Больше Уменьшение сил трения между сверлом и заготовкой Увеличение увода сверла 4 Меньше - Больше Уменьшение увода сверла Ширина перемычки Обратный конус Жесткость сверла зависит от ширины перемычки. Для эффективного центрирования при сверлении необходима достаточная ширинаперемычки. В тоже время широкая перемычкаувеличивает силы резания. Меньше - Больше Меньше - Больше Меньше - Больше Меньше - Больше Уменьшение силы резания Уменьшение жесткости сверла Хороший отвод стружки Обработка материала с низкой твердостью, алюминия и т.п. Увеличение силы резания Увеличение жесткости сверла Плохой отвод стружки Обработка заготовок с высокой твердостью Диаметр сверла уменьшается от вершины к хвостовику для предотвращения трения между перефирией сверла и заготовкой. Уменьшение диаметра составляет 0.04 0.1mm. на 100 мм срежущей части. Для получения высокой производительности сверл и сверл отверстия усадки заготовки имеют большую заднюю свечку во время работы Заточка Длина поперечной режущей кромки более, чем на 50% определяет осевую составляющую усилия резания. Поэтому при подточке необходимо уменьшить длину поперечной кромки. При этом уменьшиться осевая сила резания и улучшиться отвод стружки, но если она будет слишком тонкой, то уменьшиться жесткость вершины. Тип подточки перемычки Профиль поперечного сечения Общие характеристики Типы сверл KORLOY ХТип Хорошее центрирование Значительная ширина перемычки Высокая жесткость Mach drill(MSD) Vulcan drill(VZD) STnn Универсальное применение Простота переточки Solid drill(SSD) (гад 30 ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
