Основные достоинства прорезных твердосплавных токарных пластин Korloy MGT с двумя режущими кромками Многофункциональность в технологических операциях Умень

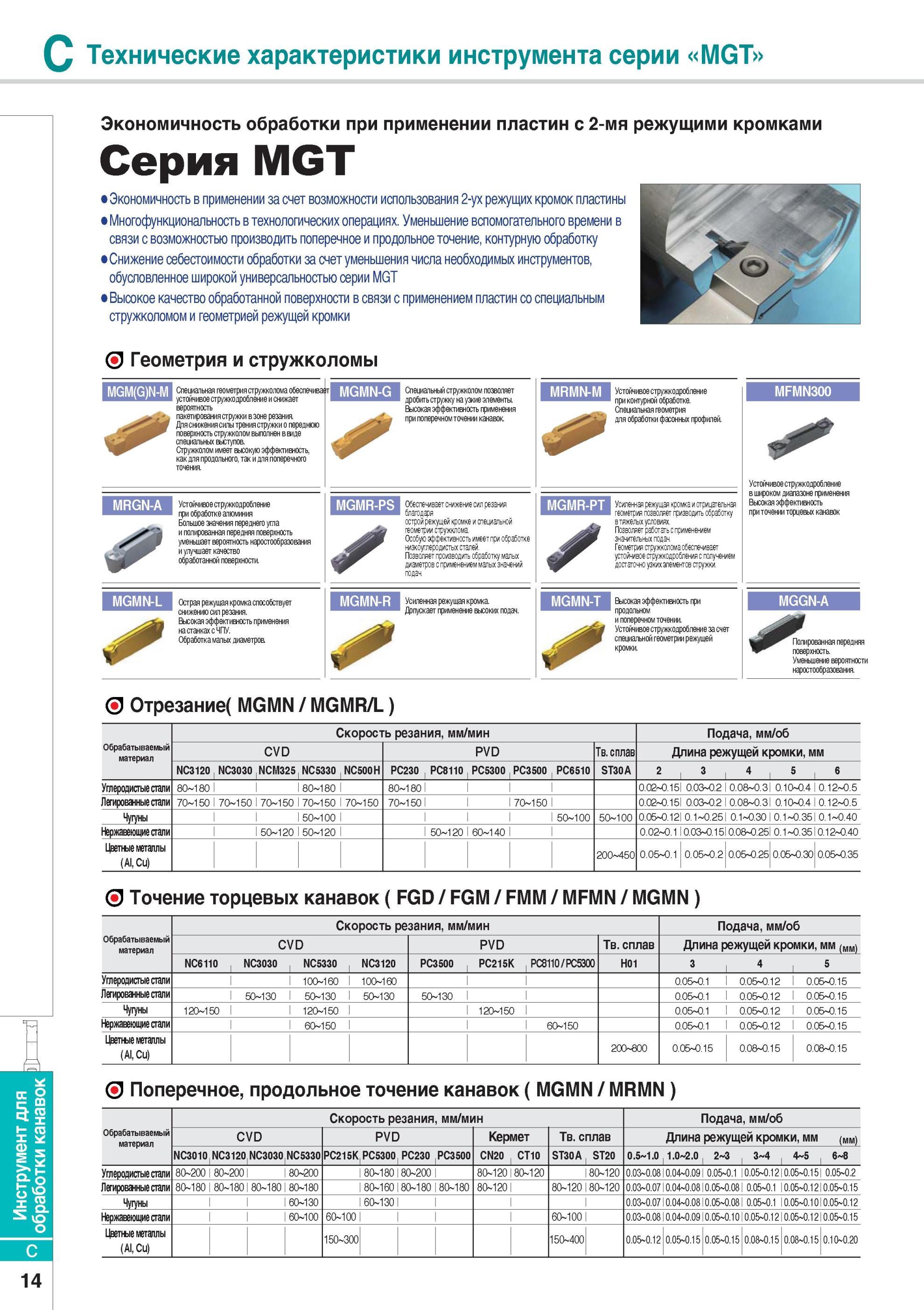

242 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.C14

242 Основные достоинства прорезных твердосплавных токарных пластин Korloy MGT с двумя режущими кромками Многофункциональность в технологических операциях Умень Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. C14

Основные достоинства прорезных твердосплавных токарных пластин Korloy MGT с двумя режущими кромками Многофункциональность в технологических операциях Умень

Основные достоинства прорезных твердосплавных токарных пластин Korloy MGT с двумя режущими кромками Многофункциональность в технологических операциях Уменьшение вспомогательного времени в связи с возможностью производить поперечное и продольное точение, контурную обработку Инструмент для обработки канавок Токарный инструмент Korloy Технические характеристики инструмента серии MGT Экономичность обработки при применении пластин с 2-мя режущими кромками Серия MGT Экономичность в применении за счет возможности использования 2-ух режущих кромок пластины Снижение себестоимости обработки за счет уменьшения числа необходимых инструментов, обусловленное широкой универсальностью серии MGT Высокое качество обработанной поверхности в связи с применением пластин специальным стружколомом и геометрией режущей кромки О Геометрия и стружколомы MGM(G)N-M Специальная геометрия стружколома обеспечивав устойчивое стружкодробление и снижает вероятность пакетирования стружки в зоне резания. Для снижения силы трения стружки о переднюю поверхность стружколом выполнен в виде специальных выступов. Стружколом имеет высокую эффективность, как для продольного, так и для поперечного точения. MGMN-G Специальный стружколом позволяет дробить стружку на узкие элементы. Высокая эффективность применения при поперечном точении канавок. MRGN-A Устойчивое стружкодробление при обработке алюминия Большое значения переднего угла и полированная передняя поверхность уменьшает вероятность наростообразования и улучшает качество обработанной поверхности. MGMR-PS MGMN-L У Острая режущая кромка способствует снижению сил резания. Высокая эффективность применения на станках с ЧПУ. Обработка малых диаметров. MGMN-R Усиленная режущая кромка. Допускает применение высоких подач. MRMN-M Устойчивое стружкодробление при контурной обработке. Специальная геометрия для обработки фасонных профилей. Обеспечивает снижение сил резания благодаря острой режущей кромке и специальной геометрии стружклома. Особую эффективность имеет при обработке низкоуглеродистых сталей. Позволяет производить обработку малых диаметров с применением малых значений подач. MGMR-PT У Усиленная режущая кромка и отрицательная геометрия позволяет призводить обработку в тяжелых условиях. Позволяет работать с применением значительных подач. Геометрия стружколома обеспечивает устойчивое стружкодробления с получением достаточно узких элементов стружки MFMN300 Устойчивое стружкодробление в широком диапазоне применения Высокая эффективность при точении торцевых канавок MGMN-T Высокая эффективность при продольном и поперечном точении. Устойчивое стружкодробление за счет специальной геометрии режущей кромки. MGGN-A Полированная передняя поверхность. Уменьшение вероятности наростообразования. О Отрезание( MGMN MGMR/L ) Обрабатываемый материал Скорость резания, мм/мин CVD NC3120 NC3030 NCM325 NC5330 NC500H PVD PC230 PC8110 PC5300 PC3500 PC6510 Твердый сплав ST30A Подача, мм/об Длина режущей кромки, мм 2 3,4,5,6 Углеродистые стали Легированные стали 80-180 70-150 70-150 I 80-180 70-150 70-150 70-150 80-180 70-150 70-150 0.02-0.151 0.03-0.2 0.08-0.31 0.10-0.4 0.02-0.151 0.03-0.2 0.08-0.31 0.10-0.4 0.12-0.5 0.12-0.5 Чугуны I50-100 50-100 50-100 0.05-0.121 0.1-0.251 0.1-0.30 0.1-0.351 0.1-0.40 Нержавеющие стали Цветше металлы (Al, Cu) 50-120 50-120 50-120 60-140 200-450 0.02-0.1 10.03-0.1510.08-0.251 0.1-0.3510.12-0.40 0.05-0.1 0.05-0.2 0.05-0.25 0.05-0.30 0.05-0.35 О Точение торцевых канавок ( FGD FGM FMM MFMN MGMN ) Обрабатываемый материал NC6110 Скорость резания, мм/мин CVD PVD NC3030 NC5330 NC3120 PC3500 PC215K PC8110 PC5300 Твердый сплав H01 Подача, мм/об Длина режущей кромки, мм (мм) 3 4 5 Углеродистые стали 100-160 100-160 0.05-0.1 0.05-0.12 0.05-0.15 Легированные стали Чугуны Нержавеющие стали 50-130 120-150 50-130 120-150 60-150 50-130 50-130 120-150 60-150 0.05-0.1 0.05-0.12 0.05-0.1 0.05-0.12 0.05-0.1 0.05-0.12 0.05-0.15 0.05-0.15 0.05-0.15 Цветные металлы (Al, Cu) 200-800 0.05-0.15 0.08-0.15 0.08-0.15 О Поперечное, продольное точение канавок ( MGMN MRMN ) Обрабатываемый материал Скорость резания, мм/мин CVD NC3010 NC3120 NC3030 NC5330 PC215K PC5300 PC230 PC3500 PVD Кермет CN20 CT10 Твердый сплав ST30A ST20 Подача, мм/об Длина режущей кромки, мм (мм) 0.5 1.0 1.0 2.0 2 3 3 4 4 5 6 8 Углеродистые стали 80-200 80-200 80-200 80-180180-200 80-120 80-120 80-120 0.03-0.0810.04-0.09 0.05-0.1 10.05-0.1210.05-0.151 0.05-0.2 Легированные стали 80-180 80-180 80-180 80-180 80-160180-180 80-180 80-120 80-120180-120 0.03-0.07 0.04-0.0810.05-0.08 0.05-0.1 10.05-0.1210.05-0.15 Чугуны Нержавеющие стали Цветные металлы (Al, Cu) 60-130 60-100 60-130 60-100 150-300 60-100 150-400 0.03-0.07 0.03-0.08 0.04-0.0810.05-0.08 0.05-0.1 10.05-0.1010.05-0.12 0.04-0.0910.05-0.1010.05-0.1210.05-0.1210.05-0.15 0.05-0.12 0.05-0.15 0.05-0.15 0.08-0.15 0.08-0.15 0.10-0.20 C 14
