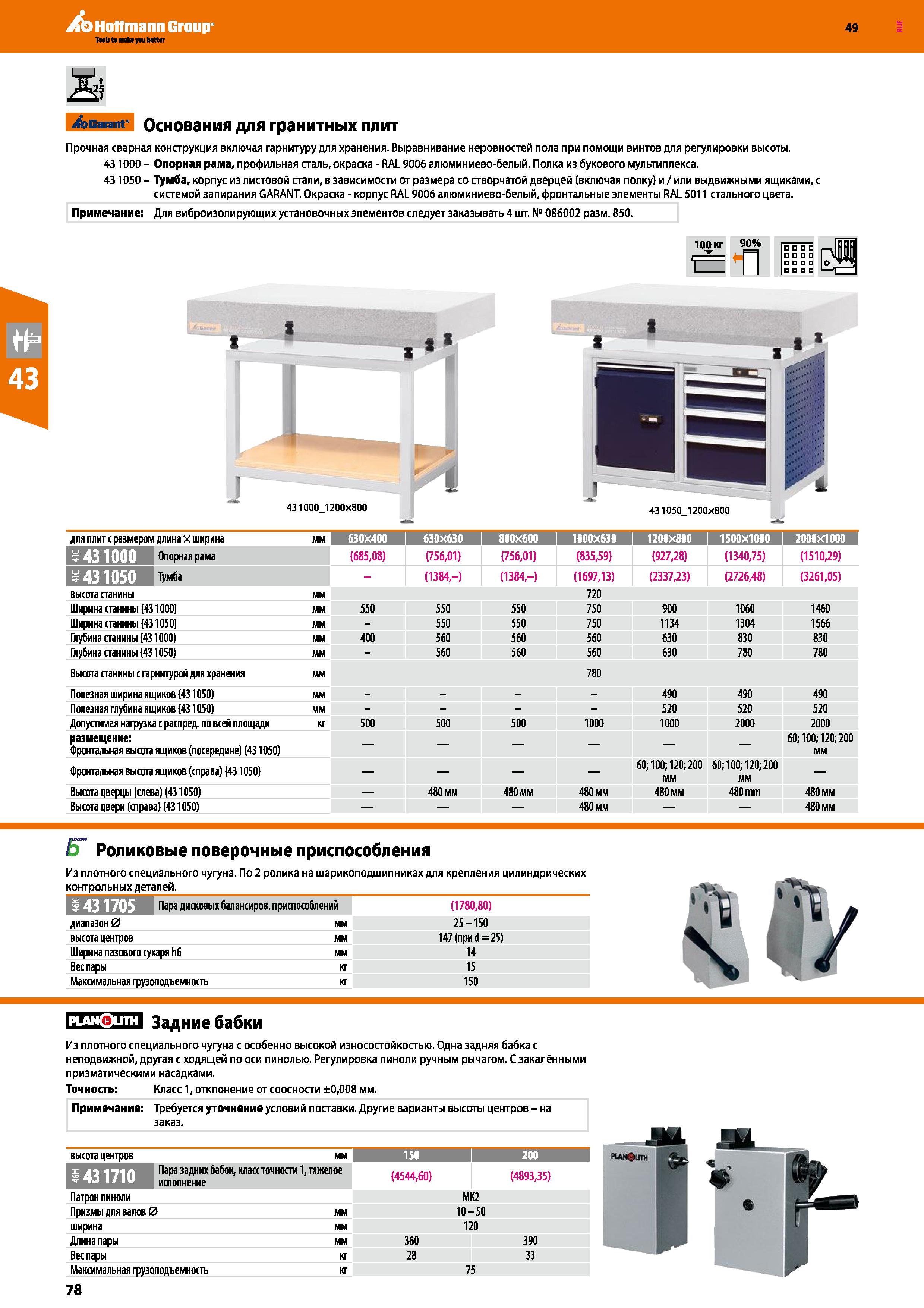

Основания для гранитных плит Прочная сварная конструкция включая гарнитуру для хранения. Выравнивание неровностей пола при помощи винтов _ для регулировки высоты. 431000 - Опорная рама, профильная сталь, окраска - RAL 9006 алюминиево-белый. Полка из букового мультиплекса. 431050 - Тумба, корпус из листовой стали, в зависимости от размера со створчатой дверцей (включая полку) и или выдвижными ящиками, с системой запирания GARANT. Окраска - корпус RAL 9006 алюминиево-белый, фронтальные элементы RAL 5011 стального цвета. Примечание: Для виброизолирующих установочных элементов следует заказывать 4 шт. № 086002 разм. 850. 100 кг 90% I П 431000 1200x800 431050 1200x800 для плит с размером длина ж ширина мм 630x400 630x630 800x600 1000x630 I 1200x800 1500x1000 2000x1000 f НГ1Т1Ш Опорная рама (685,08) (756,01) (756,01) (835,59) (927,28) (1340,75) (1510,29) N431050 - (1384-) (1384,-) (1697,13) (2337,23) (2726,48) (3261,05) высота станины мм 720 Ширина станины (431000) мм 550 550 550 750 900 1060 1460 Ширина станины (431050) мм - 550 550 750 1134 1304 1566 Глубина Панины (431000) мм 400 560 560 560 630 830 830 Глубина Панины (431050) мм - 560 560 560 630 780 780 Высота Панины с гарнитурой для хранения мм 780 Полезная ширина ящиков (431050) мм 490 490 490 Полезная глубина ящиков (431050) мм 520 520 520 Допустимая нагрузка с распред. по всей площади кг 500 500 500 1000 1000 2000 2000 размещение: Фронтальная высота ящиков (посередине) (431050) — — — — — — 60; 100; 120; 200 мм Фронтальная высота ящиков (справа) (43 1050) — — — — 60; 100; 120; 200 мм 60; 100; 120; 200 мм — Высота дверцы (слева) (431050) — 480 мм 480 мм 480 мм 480 мм 480 mm 480 мм Высота двери (справа) (431050) — — — 480 мм — — 480 мм Б Роликовые поверочные приспособления Из плотного специального чугуна. По 2 ролика на шарикоподшипниках для крепления цилиндрических контрольных деталей. Пара дисковых балансиров, приспособлений (1780,80) диапазон 0 мм 25-150 высота центров мм 147 (при d = 25) Ширина пазового сухаря h6 мм 14 Вес пары кг 15 Максимальная грузоподъемность кг 150 planQuth Задние бабки Из плотного специального чугуна с особенно высокой износостойкостью. Одна задняя бабка с неподвижной, другая с ходящей по оси пинолью. Регулировка пиноли ручным рычагом. С закалёнными призматическими насадками. Точность: Класс 1, отклонение от соосности ±0,008 мм. Примечание: Требуется уточнение условий поставки. Другие варианты высоты центров - на заказ. высота центров мм 150 1 200 Пара задних бабок, класс точности 1, тяжелое исполнение (4544,60) (4893,35) Патрон пинали МК2 Призмы для валов 0 мм 10-50 ширина мм 120 Длина пары мм 360 390 Вес пары кг 28 33 Максимальная грузоподъемность кг 75 fUH UTH ЩШР 78
