Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Оснастка Walter для токарных станков с ЧПУ Встраиваемые базовые держатели для установки непосредственно на суппорт или в револьверную головку

1993 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G13

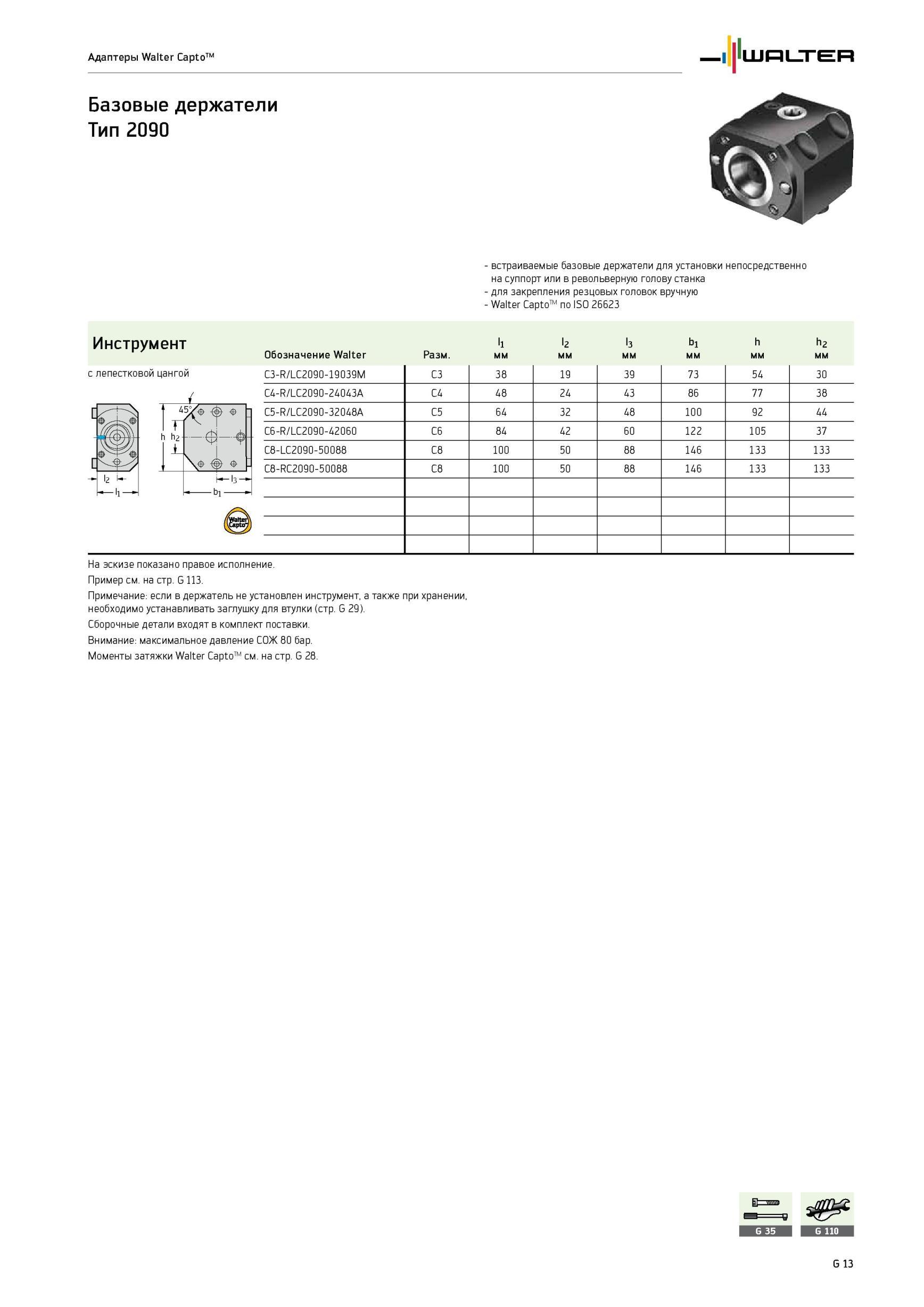

1993 Оснастка Walter для токарных станков с ЧПУ Встраиваемые базовые держатели для установки непосредственно на суппорт или в револьверную головку Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G13

Оснастка Walter для токарных станков с ЧПУ Встраиваемые базовые держатели для установки непосредственно на суппорт или в револьверную головку

Оснастка Walter для токарных станков с ЧПУ Встраиваемые базовые держатели для установки непосредственно на суппорт или в револьверную головку _ C3-R/LC2090-19039M C3 38 19 39 73 54 30 C4-R/LC2090-24043A C4 48 24 43 86 77 38 C5-R/LC2090-32048A C5 64 32 48 100 92 44 C6-R/LC2090-42060 C6 84 42 60 2 2 105 37 C8-LC2090-50088 C8 100 50 88 146 133 133 C8-RC2090-50088 C8 100 50 88 146 133 133 На эскизе показано правое исполнение. Пример см. на стр. G 113. Примечание: если в держатель не установлен инструмент, а также при хранении, необходимо устанавливать заглушку для втулки (стр. G 29). Сборочные детали входят в комплект поставки. Внимание: максимальное давление СОЖ 80 бар. Моменты затяжки Walter CaptoTM см. на стр. G 28. Базовые держатели Тип 2090 Адаптеры Walter CaptoTM - встраиваемые базовые держатели для установки непосредственно на суппорт или в револьверную голову станка - для закрепления резцовых головок вручную - Walter CaptoTM по ISO 26623 Инструмент Обозначение Walter Разм. l1 мм l2 мм l3 мм b1 мм h мм h2 мм с лепестковой цангой 45хф h h2 Ф-
