Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Оснастка Walter Capto Цанговые патроны ER по DIN 6499 Таблица основных размеров вспомогательного инструмента Сборочные детали входят в комплект поставки

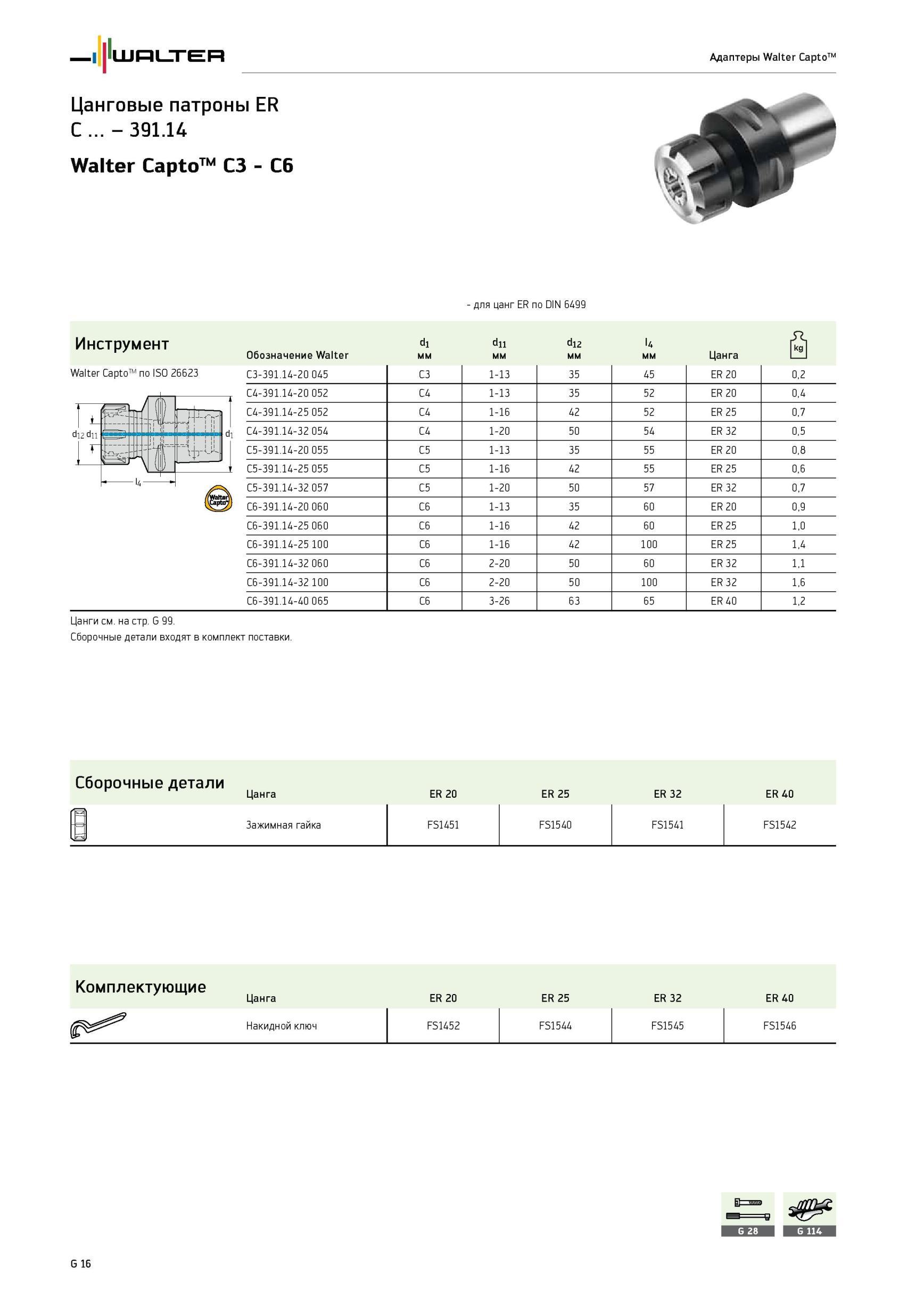

1996 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G16

1996 Оснастка Walter Capto Цанговые патроны ER по DIN 6499 Таблица основных размеров вспомогательного инструмента Сборочные детали входят в комплект поставки Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G16

Оснастка Walter Capto Цанговые патроны ER по DIN 6499 Таблица основных размеров вспомогательного инструмента Сборочные детали входят в комплект поставки

Оснастка Walter Capto Цанговые патроны ER по DIN 6499 Таблица основных размеров вспомогательного инструмента Сборочные детали входят в комплект поставки _ C3-391.14-20 045 C3 1-13 35 45 ER 20 0,2 C4-391.14-20 052 C4 1-13 35 52 ER 20 0,4 t u 7-cA' -t / f -I f h- C4-391.14-25 052 C4 1-16 42 52 ER 25 0,7 1 di2 dii C4-391.14-32 054 C4 1-20 50 54 ER 32 0,5 I 4 I C5-391.14-20 055 C5 1-13 35 55 ER 20 0,8 T I 1 C5-391.14-25 055 C5 1-16 42 55 ER 25 0,6 4 1 C5-391.14-32 057 C5 1-20 50 57 ER 32 0,7 C6-391.14-20 060 C6 1-13 35 60 ER 20 0,9 C6-391.14-25 060 C6 1-16 42 60 ER 25 1,0 C6-391.14-25 100 C6 1-16 42 100 ER 25 1,4 C6-391.14-32 060 C6 2-20 50 60 ER 32 1,1 C6-391.14-32 100 C6 2-20 50 100 ER 32 1,6 C6-391.14-40 065 C6 3-26 63 65 ER 40 1,2 Цанги см. на стр. G 99. Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER 20 ER 25 ER 32 ER 40 С ju Зажимная гайка FS1451 FS1540 FS1541 FS1542 Комплектующие Цанга ER 20 ER 25 ER 32 ER 40 Накидной ключ FS1452 FS1544 FS1545 FS1546 G 16 Walter CaptoTM по ISO 26623 Цанговые патроны ER C ... - 391.14 Walter Capto C3 - C6 Адаптеры Walter CaptoTM - для цанг ER по DIN 6499 Инструмент Обозначение Walter d1 мм d11 мм d12 мм l4 мм Цанга Walter Capto TM по ISO 26623
