HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

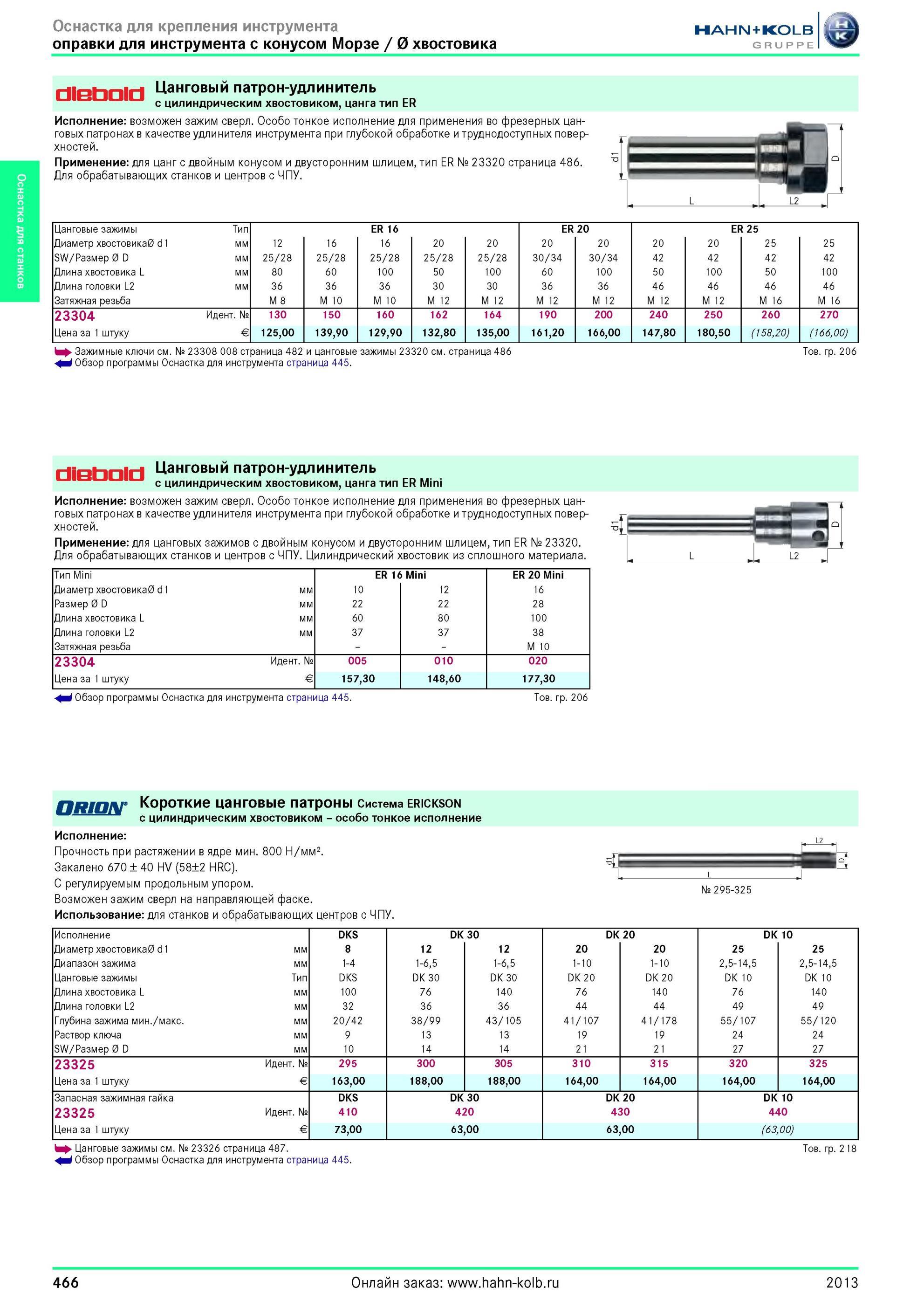

466 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.466

466 Оснастка от Hahn Kolb для крепления инструмента оправки для инструмента с конусом Морзе хвостовика Цанговый патрон-удлинитель с цилиндрическим хвостов Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 466

Оснастка от Hahn Kolb для крепления инструмента оправки для инструмента с конусом Морзе хвостовика Цанговый патрон-удлинитель с цилиндрическим хвостов

Оснастка от Hahn Kolb для крепления инструмента оправки для инструмента с конусом Морзе хвостовика Цанговый патрон-удлинитель с цилиндрическим хвостовиком, цанга тип ER Исполнение возможен зажим сверл. Особо тонкое исполнение для применения во фрезерных цанговых патронах в качестве удлинителя инструмента при глубокой обработке и труднодоступных поверхностей. Применение для цанг с двойным конусом и двусторонним шлицем, тип ER № 23320 страница 486. Для обрабатывающих станков и центров с ЧПУ. Цанговые зажимы Тип ER 16 ER 20 ER 25 Диаметр хвостовика0 d1 мм 12 16 16 20 20 20 20 20 20 25 25 SW/Размер 0 D мм 25/28 25/28 25/28 25/28 25/28 30/34 30/34 42 42 42 42 Длина хвостовика L мм 80 60 100 50 100 60 100 50 100 50 100 Длина головки L2 мм 36 36 36 30 30 36 36 46 46 46 46 Затяжная резьба M 8 M 10 M 10 M 12 M 12 M 12 M 12 M 12 M 12 M 16 M 16 23304 Идентификационный номер № 130 150 160 162 164 190 200 240 250 260 270 Цена за 1 штуку Евро € 125,00 139,90 129,90 132,80 135,00 161,20 166,00 147,80 180,50 (158,20) (166,00) Зажимные ключи см. № 23308 008 страница 482 и цанговые зажимы 23320 см. страница 486 Товарная группа 206 Обзор программы Оснастка для инструмента страница 445. Цанговый патрон-удлинитель с цилиндрическим хвостовиком, цанга тип ER Mini Исполнение возможен зажим сверл. Особо тонкое исполнение для применения во фрезерных цанговых патронах в качестве удлинителя инструмента при глубокой обработке и труднодоступных поверхностей. Применение для цанговых зажимов с двойным конусом и двусторонним шлицем, тип ER № 23320. Для обрабатывающих станков и центров с ЧПУ. Цилиндрический хвостовик из сплошного материала. Тип Mini ER 16 Mini ER 20 Mini Диаметр хвостовика0 d1 мм 10 12 16 Размер 0 D мм 22 22 28 Длина хвостовика L мм 60 80 100 Длина головки L2 мм 37 37 38 Затяжная резьба M 10 23304 Идентификационный номер № 005 010 020 Цена за 1 штуку Евро € 157,30 148,60 177,30 i Обзор программы Оснастка для инструмента страница 445. Товарная группа 206 Короткие цанговые патроны Система ERICKSON с цилиндрическим хвостовиком особо тонкое исполнение Исполнение Прочность при растяжении в ядре мин. 800 Н/мм2. Закалено 670 ± 40 HV (58±2 HRC). С регулируемым продольным упором. Возможен зажим сверл на направляющей фаске. Использование для станков и обрабатывающих центров с ЧПУ. № 295-325 Исполнение Диаметр хвостовика0 d1 мм Диапазон зажима мм Цанговые зажимы Тип Длина хвостовика L мм Длина головки L2 мм Глубина зажима мин./макс. мм Раствор ключа мм SW/Размер 0 D мм DKS 8 1-4 DKS 100 32 20/42 9 10 DK 12 1-6,5 DK 30 76 36 38/99 13 14 30 12 1-6,5 DK 30 140 36 43/105 13 14 DK 20 1-10 DK 20 76 44 41/107 19 21 20 20 1-10 DK 20 140 44 41/178 19 21 DK 25 2,5-14,5 DK 10 76 49 55/107 24 27 10 25 2,5-14,5 DK 10 140 49 55/120 24 27 23325 Идентификационный номер № Цена за 1 штуку Евро € 295 163,00 300 188,00 305 188,00 310 164,00 315 164,00 320 164,00 325 164,00 Запасная зажимная гайка 23325 Идентификационный номер № Цена за 1 штуку Евро € DKS 410 73,00 DK 30 420 63,00 DK 20 430 63,00 DK 10 440 (63,00) Цанговые зажимы см. № 23326 страница 487. Товарная группа 218 i Обзор программы Оснастка для инструмента страница 445. 466 2013
