Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)


Определение заготовки После открытия оператором новой программы ЧПУ автоматически вводит определение заготовки и запрашивает необходимые дан

38 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.38

38 Определение заготовки После открытия оператором новой программы ЧПУ автоматически вводит определение заготовки и запрашивает необходимые дан Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 38

Определение заготовки После открытия оператором новой программы ЧПУ автоматически вводит определение заготовки и запрашивает необходимые дан

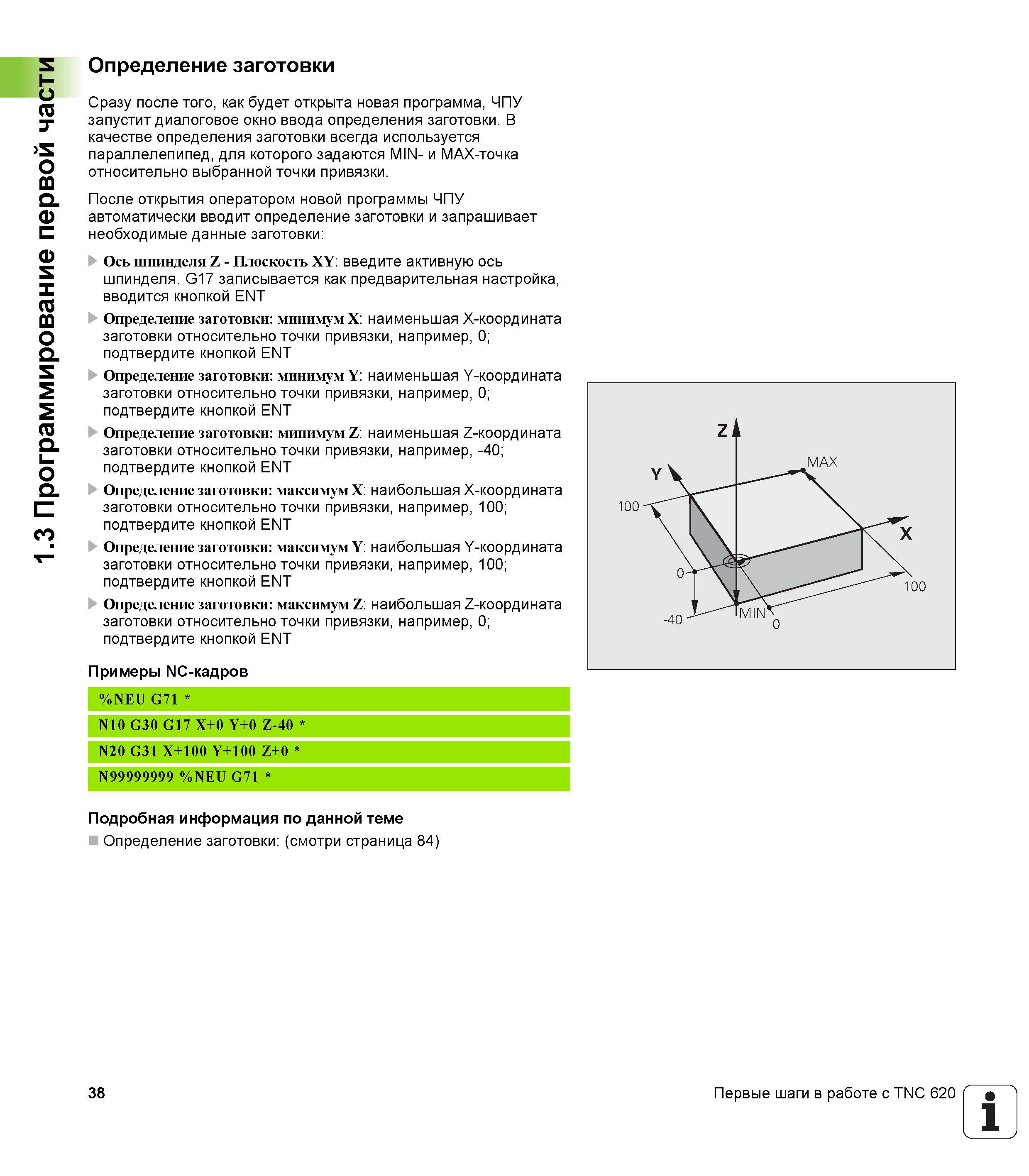

Определение заготовки После открытия оператором новой программы ЧПУ автоматически вводит определение заготовки и запрашивает необходимые данные заготовки Ось шпинделя Z - Плоскость XY введите активную ось шпинделя. G17 записывается как предварительная настройка вводится кнопкой ENT Определение заготовки минимум X наименьшая X-координата заготовки относительно точки привязки например 0 подтвердите кнопкой ENT Определение заготовки минимум Y наименьшая Y-координата заготовки относительно точки привязки например 0 подтвердите кнопкой ENT Определение заготовки минимум Z наименьшая Z-координата заготовки относительно точки привязки например -40 подтвердите кнопкой ENT Определение заготовки максимум X наибольшая X-координата заготовки относительно точки привязки например 100 подтвердите кнопкой ENT Определение заготовки максимум Y наибольшая Y-координата заготовки относительно точки привязки например 100 подтвердите кнопкой ENT Определение заготовки максимум Z наибольшая Z-координата заготовки относительно точки привязки например 0 подтвердите кнопкой ENT Примеры NC-кадров Подробная информация по данной теме Определение заготовки (смотри страница 84) 38 Первые шаги в работе с TNC 620 1 1.3 Программирование первой части Определение заготовки Сразу после того как будет открыта новая программа ЧПУ запустит диалоговое окно ввода определения заготовки. В качестве определения заготовки всегда используется параллелепипед для которого задаются MIN- и MAX-точка относительно выбранной точки привязки.



HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Системы числового программного управления / CNC programming and machining

35 Включение станка Квитирование перерыва в электроснабжении и поиск референтных меток Включение и поиск референтных меток - это функции завися Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 3535 36 Важнейшие элементы управления стойки ЧПУ Heidenhain TNC 620 Подтвердить ввод и активировать следующий вопрос диалога ENT Игнорировать вопрос Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 3636 Важнейшие элементы управления стойки ЧПУ Heidenhain TNC 620 Подтвердить ввод и активировать следующий вопрос диалога ENT Игнорировать вопрос37 Создание новой программы управление файлами Нажмите клавишу PGM MGT система ЧПУ откроет окно управления файлами Управление файлами ЧПУ имеет Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 3737 39 Рекомендуемая структура программы в условиях простой стандартной обработки контуров Вызов инструмента задание оси инструмента Вывод инструме Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 3939 40 Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть о Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4040 Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть о41 Перемещение инструмента на глубину нажмите оранжевую кнопку оси и введите значение для позиции к которой подводится инструмент например - 5 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 4141
