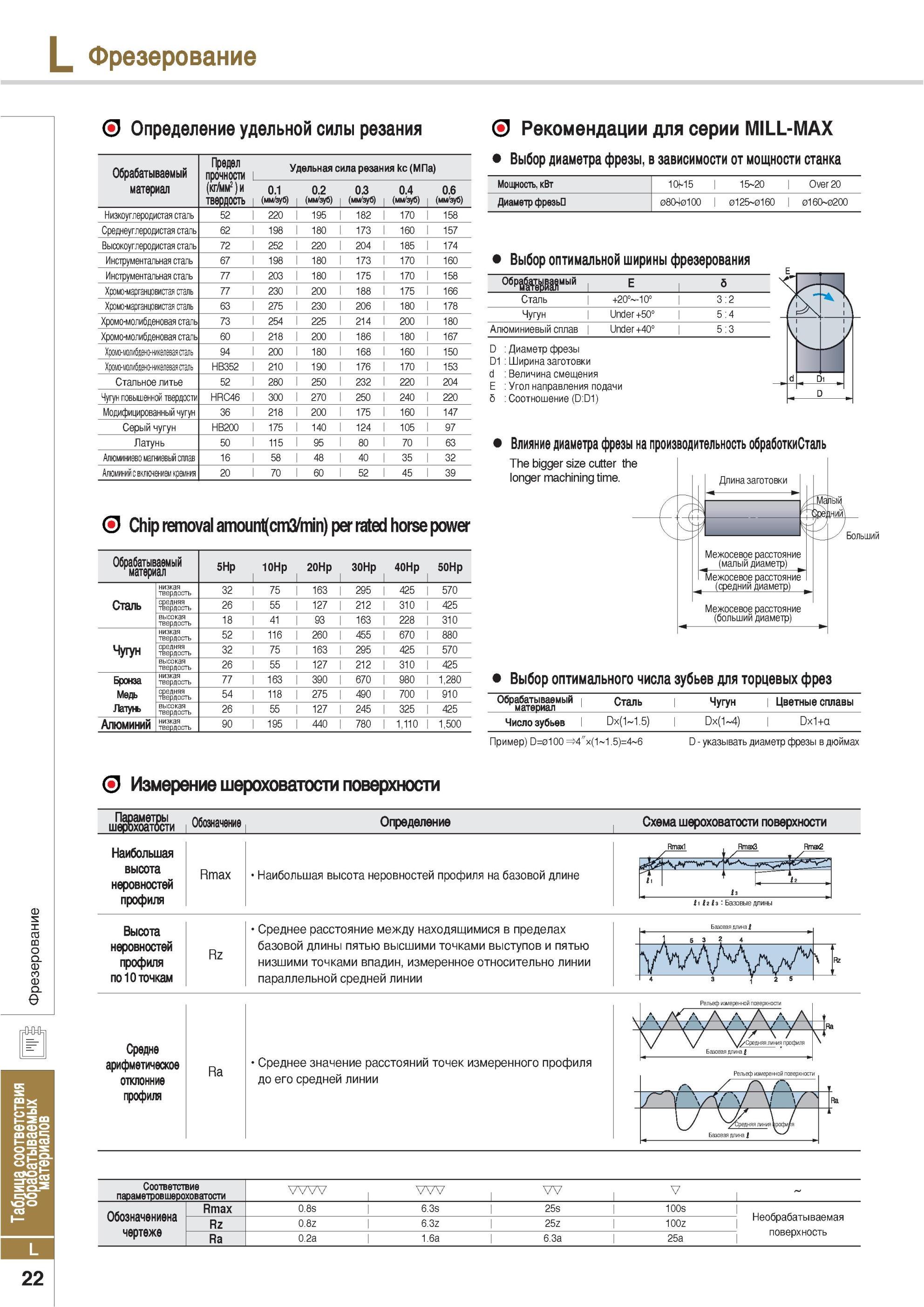

952 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.L22

952 Определение удельной силы резания при фрезеровании Обрабатываемый материал Предел прочности кг/мм2 и твердость Удельная сила резания kc (МПа) 0 1 (мм/зуб) Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. L22

Определение удельной силы резания при фрезеровании Обрабатываемый материал Предел прочности кг/мм2 и твердость Удельная сила резания kc (МПа) 0 1 (мм/зуб)

Определение удельной силы резания при фрезеровании Обрабатываемый материал Предел прочности кг/мм2 и твердость Удельная сила резания kc (МПа) 0.1 (мм/зуб) 0.2 (мм/зуб) 0.3 (мм/зуб) 0.4 (мм/зуб) 0.6 (мм/зуб) Низкоуглеродистая сталь 52 220 195 182 170 158 Среднеуглеродистая сталь 62 198 180 173 160 157 Высокоуглеродистая сталь 72 252 220 204 185 174 Инструментальная сталь 67 198 180 173 170 160 Инструментальная сталь 77 203 180 175 170 158 Хромо-марганцовистая сталь 77 230 200 188 175 166 Хромо-марганцовистая сталь 63 275 230 206 180 178 Хромо-молибденовая сталь 73 254 225 214 200 180 Хромо-молибденовая сталь 60 218 200 186 180 167 Хромо-молибдено-никелевая сталь 94 200 180 168 160 150 Хромо-молибдено-никелевая сталь HB352 210 190 176 170 153 Стальное литье 52 280 250 232 220 204 Чугун повышенной твердости HRC46 300 270 250 240 220 Модифицированный чугун 36 218 200 175 160 147 Серый чугун HB200 175 140 124 105 97 Латунь 50 115 95 80 70 63 Апюминиево магниевый сплав 16 58 48 40 35 32 Алюминий с включением кремния 20 70 60 52 45 39 Chip removal amount(cm3/min) per rated horse power Обрабатываемый материал 5Hp 10Hp 20Hp 30Hp 40Hp 50Hp низкая твердость 32 75 163 295 425 570 Сталь средняя твердость 26 55 127 212 310 425 высокая твердость 18 41 93 163 228 310 низкая твердость 52 116 260 455 670 880 Чугун средняя твердость 32 75 163 295 425 570 высокая твердость 26 55 127 212 310 425 Бронза низкая твердость 77 163 390 670 980 1,280 Медь средняя твердость 54 118 275 490 700 910 Латунь высокая твердость 26 55 127 245 325 425 Алюминий низкая твердость 90 195 440 780 1,110 1,500 Рекомендации для серии MILL-MAX Выбор диаметра фрезы в зависимости от мощности станка Мощность кВт 10 15 15 20 Over 20 Диаметр фрезьП 080 0100 0125 0160 0160 0200 Чугун Under +50° 5 4 Алюминиевый сплав Under +40° 5 D Диаметр фрезы D1 Ширина заготовки d Величина смещения E Угол направления подачи 5 Соотношение (D D1) Влияние диаметра фрезы на производительность обработкиСталь Выбор оптимального числа зубьев для торцевых фрез Обрабатываемый матеоиал Сталь Чугун Цветные сплавы Число зубьев Dx(1 1.5) Dx(1 4) Dx1+a Пример) D=0100 4"x(1 1.5)=4 6 D указывать диаметр фрезы в дюймах Выбор оптимальной ширины фрезерования 06р Ш ГЬ E S Сталь +20° -10° 2 Измерение шероховатости поверхности шер8хоат( сти Обозначение Определение Схема шероховатости поверхности Наибольшая высота неровностей профиля Rmax Наибольшая высота неровностей профиля на базовой длине JV 1з Высота неровностей профиля по 10 точкам Rz Среднее расстояние между находящимися в пределах базовой длины пятью высшими точками выступов и пятью низшими точками впадин измеренное относительно линии параллельной средней линии Средне арифметическое отклонние профиля Ra Среднее значение расстояний точек измеренного профиля до его средней линии Соответствие параметровшероховатости WW WV W V 1 Обозначением чертеже Rmax 0.8s 6.3s 25s 100s Rz 0.8z 6.3z 25z 100z Необрабатываемая Ra 0.2a 1.6a 6.3a 25a 1 поверхность 22 The bigger size cutter the longer machining time. Длина заготовки Мат ДОПний\ Больший Межосевое расстояние (малый диаметр) Межосевое расстояние (средний диаметр) Межосевое расстояние (больший диаметр) Базовая длина Рельеф измеренной поверхности \//Средняя линия профил Базовая длина t Рельеф измеренной поверхности ХСредняя линия грофи/f Базовая длина
