HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Определение основного машинного времени при шлифовании Наружное и внутреннее круглое шлифование Продольное шлифование В данном случае имею

1051 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.1027

1051 Определение основного машинного времени при шлифовании Наружное и внутреннее круглое шлифование Продольное шлифование В данном случае имею Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 1027

Определение основного машинного времени при шлифовании Наружное и внутреннее круглое шлифование Продольное шлифование В данном случае имею

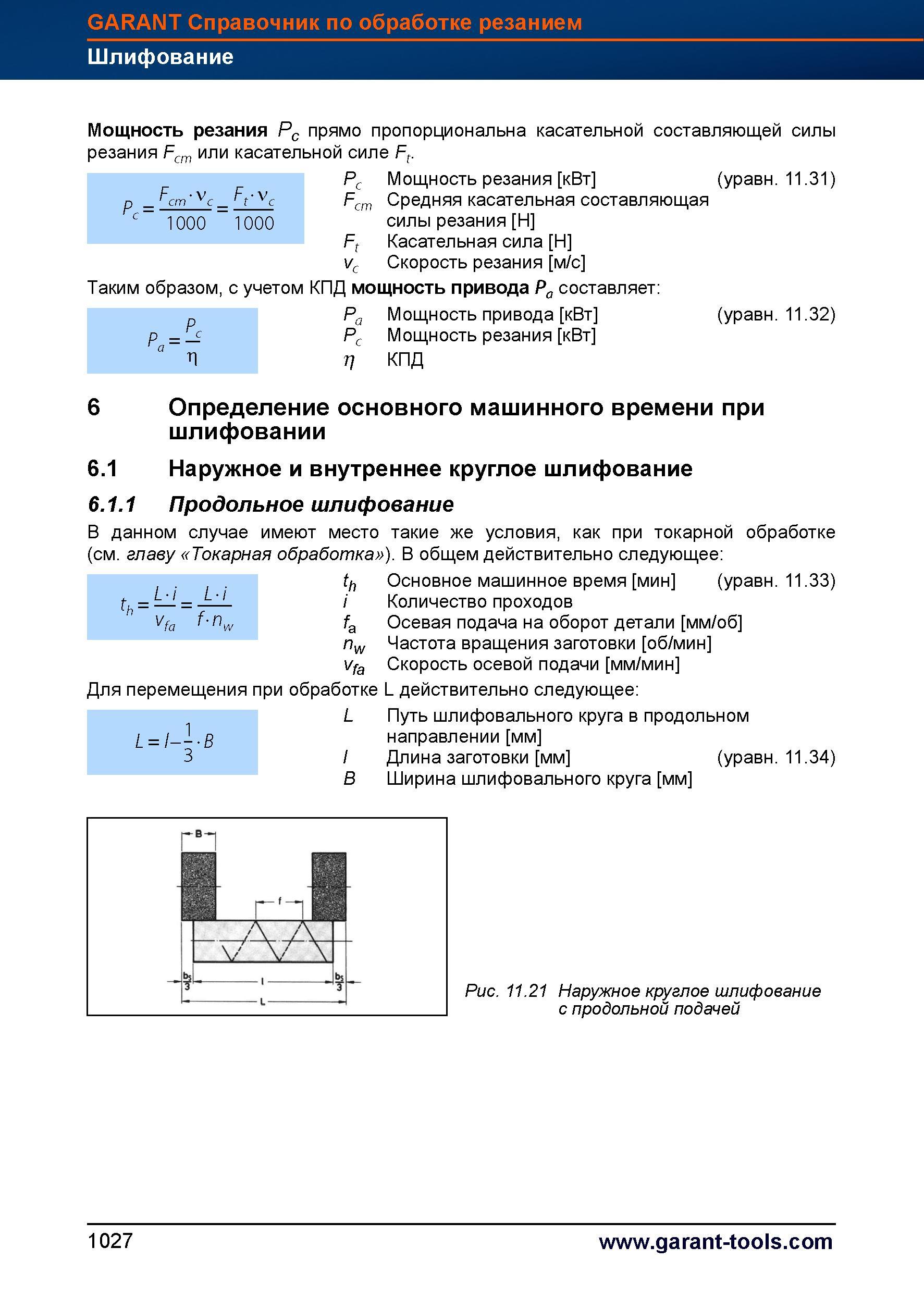

Определение основного машинного времени при шлифовании Наружное и внутреннее круглое шлифование Продольное шлифование В данном случае имеют место такие же условия, как при токарной обработке (см. главу Токарная обработка ). В общем действительно следующее th Основное машинное время мин (уравн. 11.33) i Количество проходов fa Осевая подача на оборот детали мм/об nw Частота вращения заготовки об/мин vfa Скорость осевой подачи мм/мин Для перемещения при обработке L действительно следующее L Путь шлифовального круга в продольном направлении мм l Длина заготовки мм (уравн. 11.34) B Ширина шлифовального круга мм Рис. 11.21 Наружное круглое шлифование с продольной подачей L l B 3 t Ld hi h vfa f nw Ft 'Vc 1000 1000 1027 GARANT Справочник по обработке резанием Шлифование Мощность резания Pc прямо пропорциональна касательной составляющей силы резания Fcm или касательной силе Ft. Pc Мощность резания кВт (уравн. 11.31) Fcm Средняя касательная составляющая силы резания Н Ft Касательная сила Н Vc Скорость резания м/с Таким образом, с учетом КПД мощность привода Pa составляет Pa Мощность привода кВт (уравн. 11.32) Pc Мощность резания кВт КПД 6
