Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system

SANDVIK COROMANT | Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент (Всего 216 стр.)


Определение числа оборотов шпинделя станка при точении Скорость резания (vc) Обороты в минуту (об/мин) Основные формулы при обработке металлов ре

10 Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр.10

10 Определение числа оборотов шпинделя станка при точении Скорость резания (vc) Обороты в минуту (об/мин) Основные формулы при обработке металлов ре Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления на современном металлообрабатывающем оборудовании Стр. 10

Определение числа оборотов шпинделя станка при точении Скорость резания (vc) Обороты в минуту (об/мин) Основные формулы при обработке металлов ре

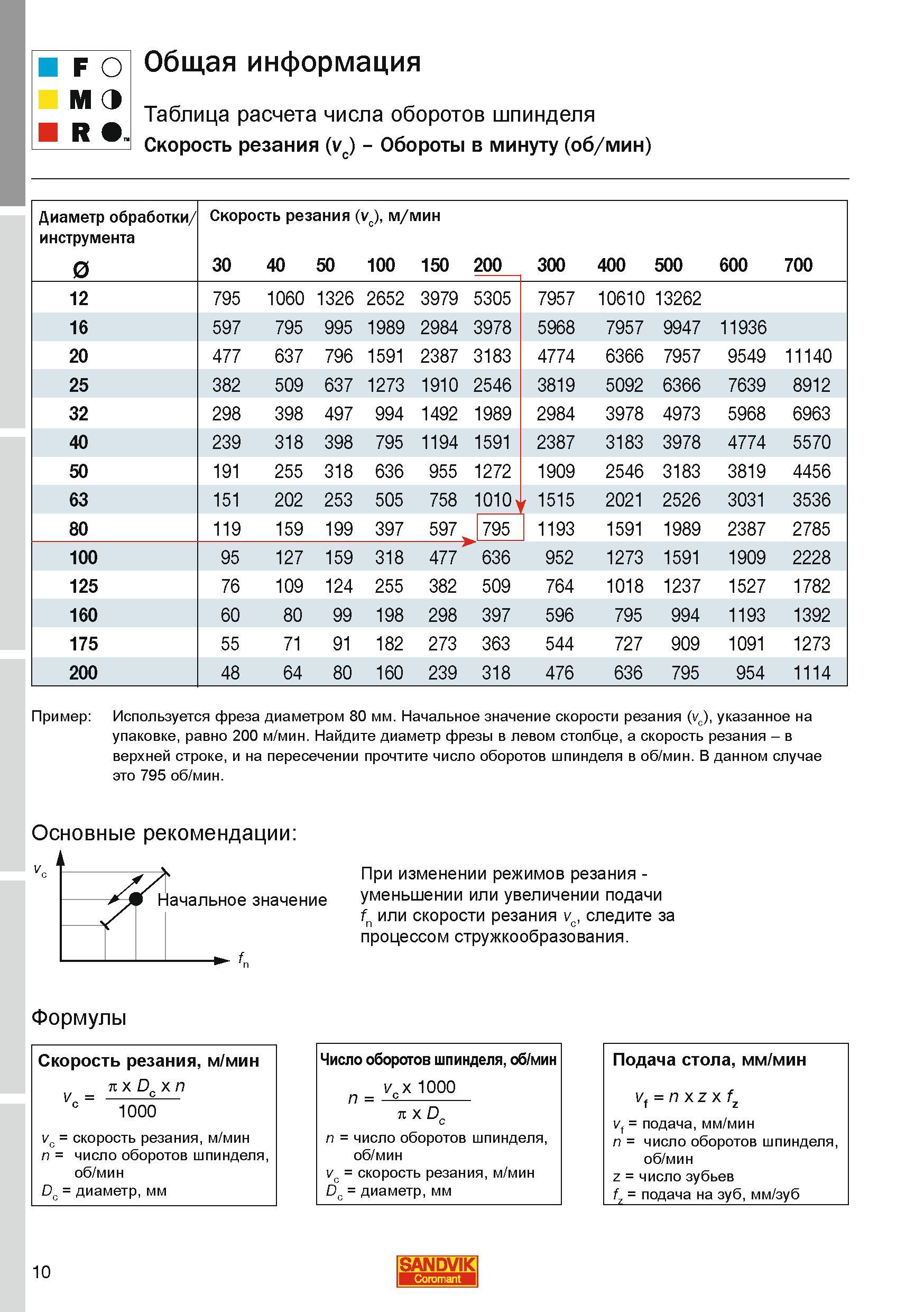

Определение числа оборотов шпинделя станка при точении Скорость резания (vc) Обороты в минуту (об/мин) Основные формулы при обработке металлов резанием Расчет подачи при фрезеровании многолезвийным инструментом Диаметр обработки инструмента Скорость резания (vc) м/мин Таблица расчета числа оборотов шпинделя 30 40 50 100 150 200 300 400 500 600 700 12 795 1060 1326 2652 3979 5305 7957 10610 13262 16 597 795 995 1989 2984 3978 5968 7957 9947 11936 20 477 637 796 1591 2387 3183 4774 6366 7957 9549 11140 25 382 509 637 1273 1910 2546 3819 5092 6366 7639 8912 32 298 398 497 994 1492 1989 2984 3978 4973 5968 6963 40 239 318 398 795 1194 1591 2387 3183 3978 4774 5570 50 191 255 318 636 955 1272 1909 2546 3183 3819 4456 63 151 202 253 505 758 1010 1515 2021 2526 3031 3536 80 119 159 199 397 597 795 1193 1591 1989 2387 2785 100 95 127 159 318 477 636 952 1273 1591 1909 2228 125 76 109 124 255 382 509 764 1018 1237 1527 1782 160 60 80 99 198 298 397 596 795 994 1193 1392 175 55 71 91 182 273 363 544 727 909 1091 1273 200 48 64 80 160 239 318 476 636 795 954 1114 Пример Используется фреза диаметром 80 мм. Начальное значение скорости резания (vc) указанное на упаковке равно 200 м мин. Найдите диаметр фрезы в левом столбце а скорость резания в верхней строке и на пересечении прочтите число оборотов шпинделя в об/мин. В данном случае это 795 об/мин. Основные рекомендации При изменении режимов резания -уменьшении или увеличении подачи fn или скорости резания vc следите за процессом стружкообразования. Формулы Скорость резания м/мин x D x n 1000 vc скорость резания м/мин n число оборотов шпинделя об/мин Dc диаметр мм Число оборотов шпинделя об/мин v x 1000 n -c x Dc n число оборотов шпинделя об/мин Vc скорость резания м/мин Dc диаметр мм Подача стола мм мин Vf n x z x fz Vf подача мм мин n число оборотов шпинделя об/мин z число зубьев f подача на зуб мм/зуб 10 SANDVIK Общая информация



SANDVIK COROMANT | Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент (Всего 216 стр.)

Металлорежущий инструмент и инструментальная оснастка для станков / Cutting tools and tooling system

7 Таблица аналогов марок сталей промышленно развитых стран Часть 2 Национальные стандарты BS EN SS AISI SAE W.-nr. DIN AFNOR UNI UNE JIS Таблица об Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр. 77 Таблица аналогов марок сталей промышленно развитых стран Часть 2 Национальные стандарты BS EN SS AISI SAE W.-nr. DIN AFNOR UNI UNE JIS Таблица об8 Справочная таблица соответствия твердости измеренной тремя наиболее часто применяемыми в машиностроении методами Виккерс HV Бринелль HB Роквелл H Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр. 88 Справочная таблица соответствия твердости измеренной тремя наиболее часто применяемыми в машиностроении методами Виккерс HV Бринелль HB Роквелл H9 Сандвик Коромант расчет режимов резания Коррекция скорости резания для материалов различной твердости HB Рекомендации по режимам обработки в табл Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр. 99 Сандвик Коромант расчет режимов резания Коррекция скорости резания для материалов различной твердости HB Рекомендации по режимам обработки в табл11 Токарный инструмент Sandvik CoroTurn RC для наружной токарной обработки Резцы с механическим креплением СРП повышенной жесткости Фотография проце Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр. 1111 Токарный инструмент Sandvik CoroTurn RC для наружной токарной обработки Резцы с механическим креплением СРП повышенной жесткости Фотография проце12 Токарный инструмент Sandvik Выбор резцов для наружного точения на металлоорабатывающем оборудовании CoroTurn RC Наружное точение от чернового до Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр. 1212 Токарный инструмент Sandvik Выбор резцов для наружного точения на металлоорабатывающем оборудовании CoroTurn RC Наружное точение от чернового до13 Расточные резцы Sandvik Выбор токарного инструмента со сменными многогранными пластинами для точения ВНУТРЕННЯЯ ОБРАБОТКА CoroTurn 107 Первый выб Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр. 1313 Расточные резцы Sandvik Выбор токарного инструмента со сменными многогранными пластинами для точения ВНУТРЕННЯЯ ОБРАБОТКА CoroTurn 107 Первый выб
