Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

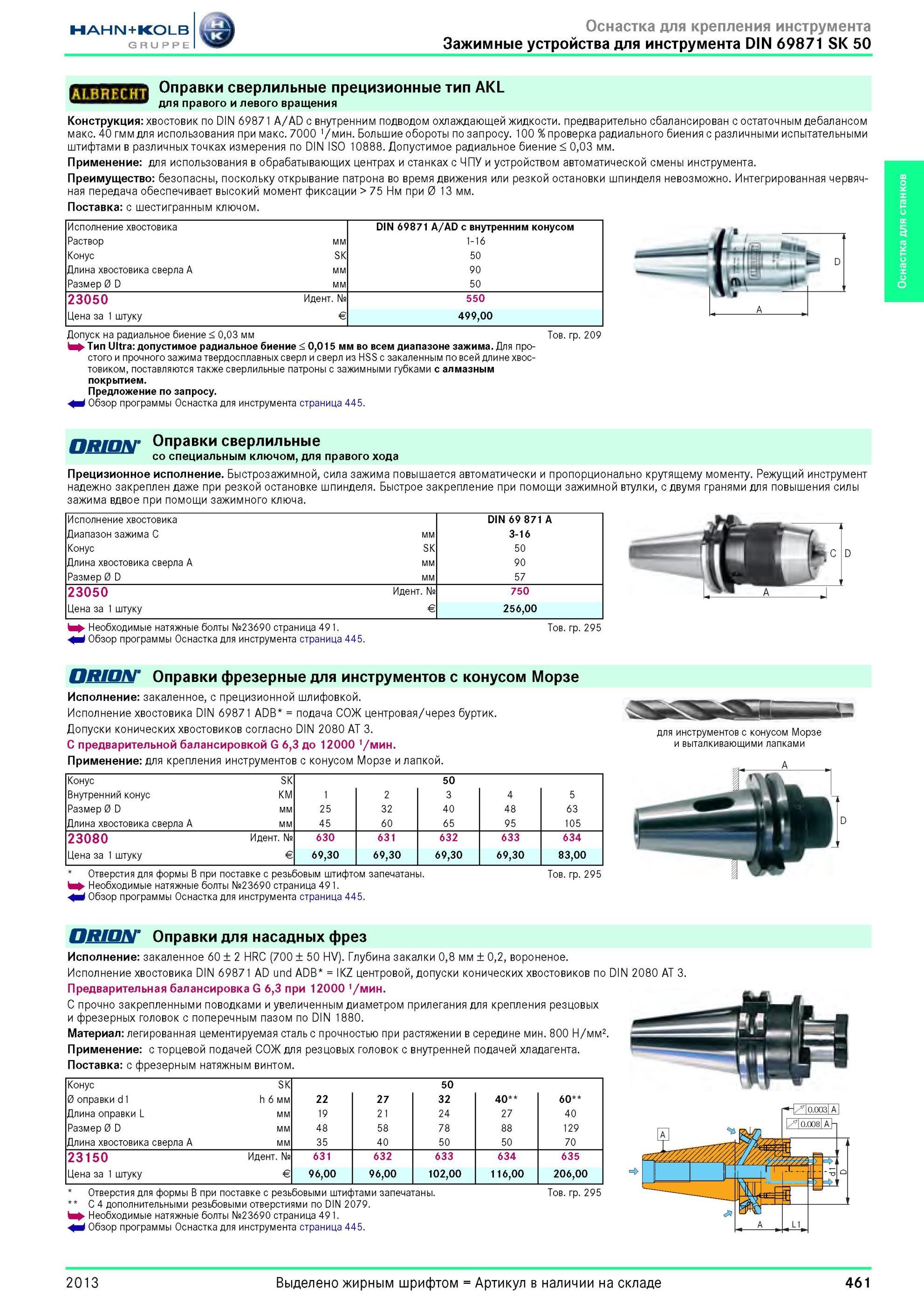

461 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.461

461 Оправки сверлильные прецизионные тип AKL от Хан Кольб для правого и левого вращения Конструкция хвостовик по DIN 69871 A/AD с внутренним подводом охла Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 461

Оправки сверлильные прецизионные тип AKL от Хан Кольб для правого и левого вращения Конструкция хвостовик по DIN 69871 A/AD с внутренним подводом охла

Оправки сверлильные прецизионные тип AKL от Хан Кольб для правого и левого вращения Конструкция хвостовик по DIN 69871 A/AD с внутренним подводом охлаждающей жидкости. предварительно сбалансирован с остаточным дебалансом макс. 40 гмм для использования при макс. 7000 1/мин. Большие обороты по запросу. 100 проверка радиального биения с различными испытательными штифтами в различных точках измерения по DIN ISO 10888. Допустимое радиальное биение 0,03 мм. Применение для использования в обрабатывающих центрах и станках с ЧПУ и устройством автоматической смены инструмента. Преимущество безопасны, поскольку открывание патрона во время движения или резкой остановки шпинделя невозможно. Интегрированная червячная передача обеспечивает высокий момент фиксации 75 Нм при 0 13 мм. Поставка с шестигранным ключом. Исполнение хвостовика DIN 69871 A/AD с внутренним конусом Раствор мм 1-16 Конус SK 50 Длина хвостовика сверла A мм 90 Размер 0 D мм 50 23050 Идентификационный номер № 550 Цена за 1 штуку E 499,00 Допуск на радиальное биение 0,03 мм Товарная группа 209 h Тип Ultra допустимое радиальное биение 0,015 мм во всем диапазоне зажима. Для простого и прочного зажима твердосплавных сверл и сверл из HSS с закаленным по всей длине хвостовиком, поставляются также сверлильные патроны с зажимными губками с алмазным покрытием. Предложение по запросу. i Обзор программы Оснастка для инструмента страница 445. Оправки сверлильные со специальным ключом, для правого хода Прецизионное исполнение. Быстрозажимной, сила зажима повышается автоматически и пропорционально крутящему моменту. Режущий инструмент надежно закреплен даже при резкой остановке шпинделя. Быстрое закрепление при помощи зажимной втулки, с двумя гранями для повышения силы зажима вдвое при помощи зажимного ключа. Исполнение хвостовика DIN 69 871 A Диапазон зажима C мм 3-16 Конус SK 50 Длина хвостовика сверла A мм 90 Размер 0 D мм 57 23050 Идентификационный номер № 750 Цена за 1 штуку E 256,00 Необходимые натяжные болты №23690 страница 491. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 ORION' Оправки фрезерные для инструментов с конусом Морзе Исполнение закаленное, с прецизионной шлифовкой. Исполнение хвостовика DIN 69871 ADB подача СОЖ центровая/через буртик. Допуски конических хвостовиков согласно DIN 2080 AT 3. С предварительной балансировкой G 6,3 до 12000 1/мин. Применение для крепления инструментов с конусом Морзе и лапкой. Конус SK 50 Внутренний конус КМ 1 2 3 4 5 Размер 0 D мм 25 32 40 48 63 Длина хвостовика сверла A мм 45 60 65 95 105 23080 Идентификационный номер № 630 631 632 633 634 Цена за 1 штуку E 69,30 69,30 69,30 69,30 83,00 Отверстия для формы B при поставке с резьбовым штифтом запечатаны. Товарная группа 295 h Необходимые натяжные болты №23690 страница 491. i Обзор программы Оснастка для инструмента страница 445. для инструментов с конусом Морзе и выталкивающими лапками ORION Оправки для насадных фрез Исполнение закаленное 60 ± 2 HRC (700 ± 50 HV). Глубина закалки 0,8 мм ± 0,2, вороненое. Исполнение хвостовика DIN 69871 AD und ADB IKZ центровой, допуски конических хвостовиков по DIN 2080 AT 3. Предварительная балансировка G 6,3 при 12000 ’/мин. С прочно закрепленными поводками и увеличенным диаметром прилегания для крепления резцовых и фрезерных головок с поперечным пазом по DIN 1880. Материал легированная цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/мм2. Применение с торцевой подачей СОЖ для резцовых головок с внутренней подачей хладагента. Поставка с фрезерным натяжным винтом. Конус SK 50 0 оправки d1 h 6 мм 22 27 32 40 60 Длина оправки L мм 19 21 24 27 40 Размер 0 D мм 48 58 78 88 129 Длина хвостовика сверла A мм 35 40 50 50 70 23150 Идентификационный номер № 631 632 633 634 635 Цена за 1 штуку E 96,00 96,00 102,00 116,00 206,00 Отверстия для формы B при поставке с резьбовыми штифтами запечатаны. С 4 дополнительными резьбовыми отверстиями по DIN 2079. h Необходимые натяжные болты №23690 страница 491. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 2013 461 Оснастка для станков
