HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

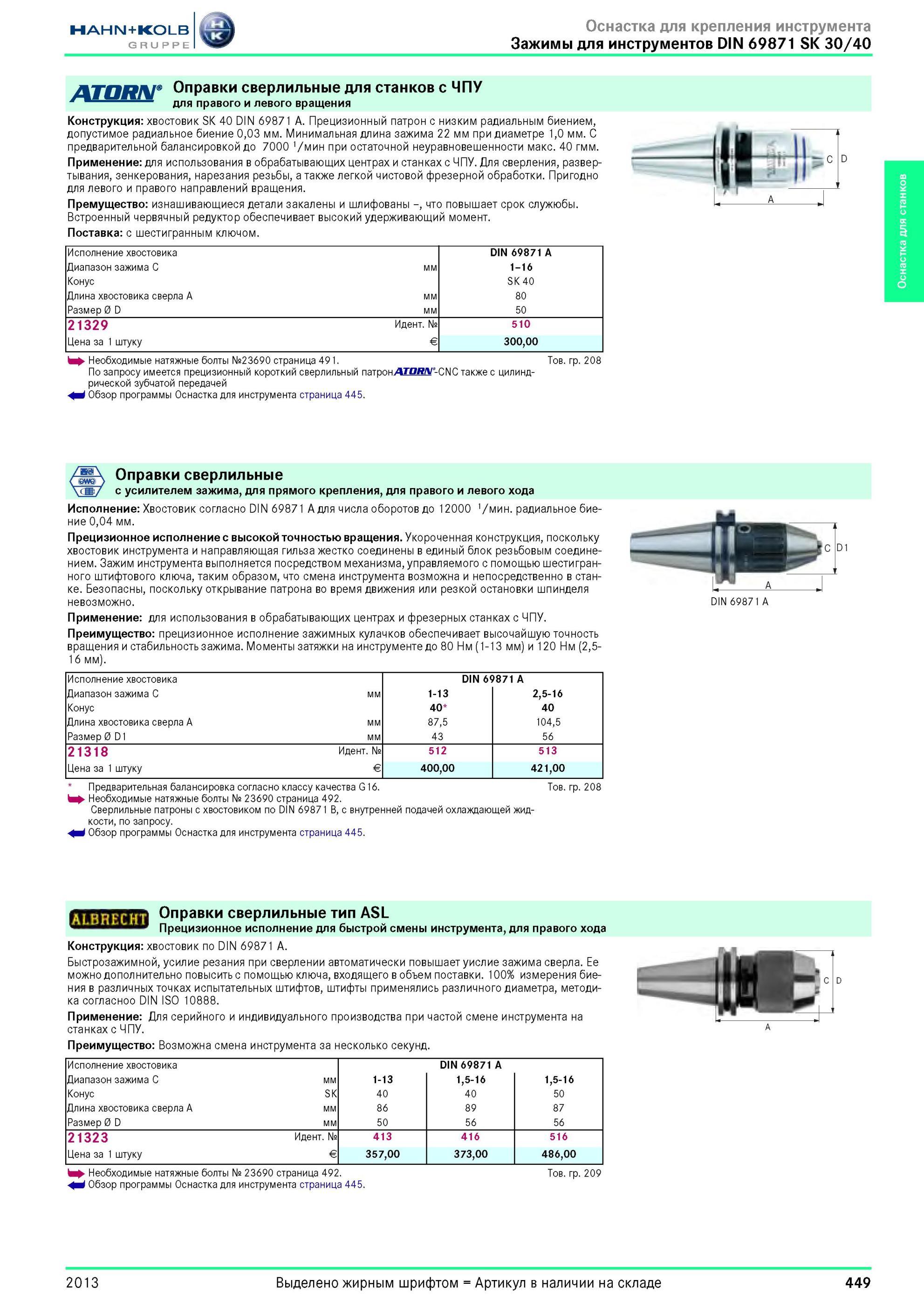

449 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.449

449 Оправки сверлильные от Hahn Kolb DIN 69871 SK 30/40 для станков с ЧПУ для правого и левого вращения Конструкция хвостовик SK 40 DIN 69871 A. Прецизион Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 449

Оправки сверлильные от Hahn Kolb DIN 69871 SK 30/40 для станков с ЧПУ для правого и левого вращения Конструкция хвостовик SK 40 DIN 69871 A. Прецизион

Оправки сверлильные от Hahn Kolb DIN 69871 SK 30/40 для станков с ЧПУ для правого и левого вращения Конструкция хвостовик SK 40 DIN 69871 A. Прецизионный патрон с низким радиальным биением, допустимое радиальное биение 0,03 мм. Минимальная длина зажима 22 мм при диаметре 1,0 мм. С предварительной балансировкой до 7000 1/мин при остаточной неуравновешенности макс. 40 гмм. Применение для использования в обрабатывающих центрах и станках с ЧПУ. Для сверления, развертывания, зенкерования, нарезания резьбы, а также легкой чистовой фрезерной обработки. Пригодно для левого и правого направлений вращения. Премущество изнашивающиеся детали закалены и шлифованы -, что повышает срок служюбы. Встроенный червячный редуктор обеспечивает высокий удерживающий момент. Поставка с шестигранным ключом. D A Исполнение хвостовика DIN 69871 A Диапазон зажима C мм 1-16 Конус SK 40 Длина хвостовика сверла A мм 80 Размер 0 D мм 50 21329 Идентификационный номер № 510 Цена за 1 штуку E 300,00 h Необходимые натяжные болты №23690 страница 491. Товарная группа 208 По запросу имеется прецизионный короткий сверлильный патрон ArOffW-C NC также с цилиндрической зубчатой передачей Обзор программы Оснастка для инструмента страница 445. Оправки сверлильные с усилителем зажима, для прямого крепления, для правого и левого хода Исполнение Хвостовик согласно DIN 69871 A для числа оборотов до 12000 1/мин. радиальное биение 0,04 мм. Прецизионное исполнение с высокой точностью вращения. Укороченная конструкция, поскольку хвостовик инструмента и направляющая гильза жестко соединены в единый блок резьбовым соединением. Зажим инструмента выполняется посредством механизма, управляемого с помощью шестигранного штифтового ключа, таким образом, что смена инструмента возможна и непосредственно в станке. Безопасны, поскольку открывание патрона во время движения или резкой остановки шпинделя невозможно. Применение для использования в обрабатывающих центрах и фрезерных станках с ЧПУ. Преимущество прецизионное исполнение зажимных кулачков обеспечивает высочайшую точность вращения и стабильность зажима. Моменты затяжки на инструменте до 80 Нм (1-13 мм) и 120 Нм (2,516 мм). DIN 69871 A Исполнение хвостовика DIN 69871 A Диапазон зажима C мм 1-13 2,5-16 Конус 40 40 Длина хвостовика сверла A мм 87,5 104,5 Размер 0 D1 мм 43 56 21318 Идентификационный номер № 512 513 Цена за 1 штуку E 400,00 421,00 Предварительная балансировка согласно классу качества G16. h Необходимые натяжные болты № 23690 страница 492. Сверлильные патроны с хвостовиком по DIN 69871 B, с внутренней подачей охлаждающей жидкости, по запросу. Обзор программы Оснастка для инструмента страница 445. Товарная группа 208 1ПЯЯП1П Оправки сверлильные тип ASL (НШиИЯШ Прецизионное исполнение для быстрой смены инструмента, для правого хода Конструкция хвостовик по DIN 69871 A. Быстрозажимной, усилие резания при сверлении автоматически повышает уислие зажима сверла. Ее можно дополнительно повысить с помощью ключа, входящего в объем поставки. 100% измерения биения в различных точках испытательных штифтов, штифты применялись различного диаметра, методика согласноо DIN ISO 10888. Применение Для серийного и индивидуального производства при частой смене инструмента на станках с ЧПУ. Преимущество Возможна смена инструмента за несколько секунд. D A Исполнение хвостовика DIN 69871 A Диапазон зажима C мм 1-13 1,5-16 1,5-16 Конус SK 40 40 50 Длина хвостовика сверла A мм 86 89 87 Размер 0 D мм 50 56 56 21323 Идентификационный номер № 413 416 516 Цена за 1 штуку E 357,00 373,00 486,00 h Необходимые натяжные болты № 23690 страница 492. Товарная группа 209 Обзор программы Оснастка для инструмента страница 445. 2013 449 Оснастка для станков
