Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

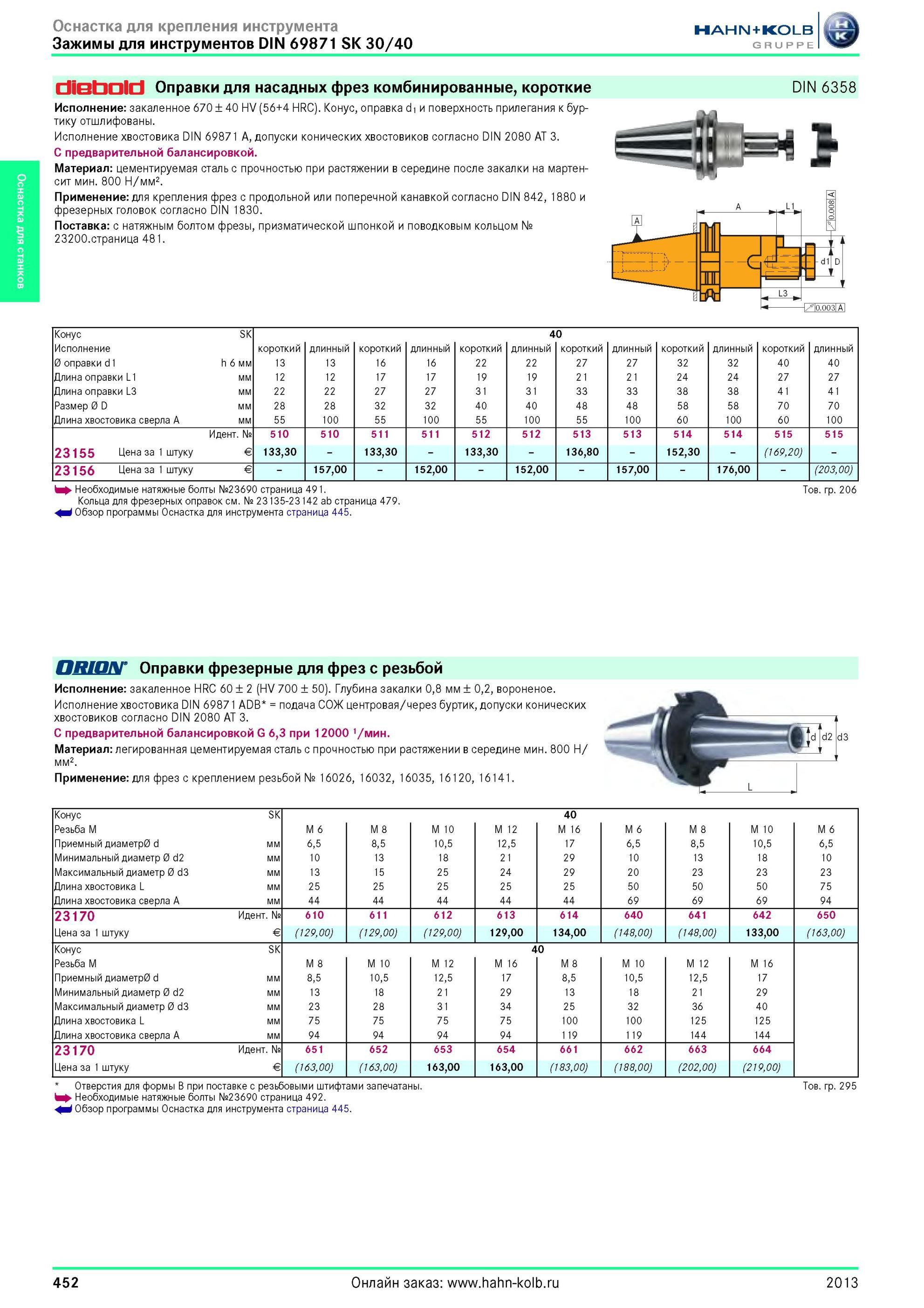

452 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.452

452 Оправки от Hahn Kolb DIN 69871 SK 30/40 для насадных фрез комбинированные, короткие Исполнение закаленное 670 ± 40 HV (56+4 HRC). Конус, оправка d1 и Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 452

Оправки от Hahn Kolb DIN 69871 SK 30/40 для насадных фрез комбинированные, короткие Исполнение закаленное 670 ± 40 HV (56+4 HRC). Конус, оправка d1 и

Оправки от Hahn Kolb DIN 69871 SK 30/40 для насадных фрез комбинированные, короткие Исполнение закаленное 670 ± 40 HV (56+4 HRC). Конус, оправка d1 и поверхность прилегания к буртику отшлифованы. Исполнение хвостовика DIN 69871 A, допуски конических хвостовиков согласно DIN 2080 AT 3. С предварительной балансировкой. Материал цементируемая сталь с прочностью при растяжении в середине после закалки на мартенсит мин. 800 Н/мм2. Применение для крепления фрез с продольной или поперечной канавкой согласно DIN 842, фрезерных головок согласно DIN 1830. Поставка с натяжным болтом фрезы, призматической шпонкой и поводковым кольцом № 23200.страница 481. DIN 6358 Конус SK 40 Исполнение короткий длинный короткий длинный короткий длинный короткий длинный короткий длинный короткий длинный 0 оправки d1 h 6 мм 13 13 16 16 22 22 27 27 32 32 40 40 Длина оправки L1 мм 12 12 17 17 19 19 21 21 24 24 27 27 Длина оправки L3 мм 22 22 27 27 31 31 33 33 38 38 41 41 Размер 0 D мм 28 28 32 32 40 40 48 48 58 58 70 70 Длина хвостовика сверла A мм 55 100 55 100 55 100 55 100 60 100 60 100 Идентификационный номер № 510 510 511 511 512 512 513 513 514 514 515 515 23155 Цена за 1 штуку Евро € 133,30 133,30 133,30 136,80 152,30 (169,20) 23156 Цена за 1 штуку Евро € 157,00 152,00 152,00 157,00 176,00 (203,00) h Необходимые натяжные болты №23690 страница 491. Товарная группа 206 Кольца для фрезерных оправок см. № 23135-23142 ab страница 479. Обзор программы Оснастка для инструмента страница 445. Оправки фрезерные для фрез с резьбой Исполнение закаленное HRC 60 ± 2 (HV 700 ± 50). Глубина закалки 0,8 мм ± 0,2, вороненое. Исполнение хвостовика DIN 69871 ADB подача СОЖ центровая/через буртик, допуски конических хвостовиков согласно DIN 2080 AT 3. С предварительной балансировкой G 6,3 при 12000 1/мин. Материал легированная цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/ мм2. Применение для фрез с креплением резьбой № 16026, 16032, 16035, 16120, 16141. Конус SK 40 Резьба M M 6 M 8 M 10 M 12 M 16 M 6 M 8 M 10 M 6 Приемный диаметр0 d мм 6,5 8,5 10,5 12,5 17 6,5 8,5 10,5 6,5 Минимальный диаметр 0 d2 мм 10 13 18 21 29 10 13 18 10 Максимальный диаметр 0 d3 мм 13 15 25 24 29 20 23 23 23 Длина хвостовика L мм 25 25 25 25 25 50 50 50 75 Длина хвостовика сверла A мм 44 44 44 44 44 69 69 69 94 23170 Идентификационный номер № 610 611 612 613 614 640 641 642 650 Цена за 1 штуку Евро € (129,00) (129,00) (129,00) 129,00 134,00 (148,00) (148,00) 133,00 (163,00) Конус SK 40 Резьба M M 8 M 10 M 12 M 16 M 8 M 10 M 12 M 16 Приемный диаметр0 d мм 8,5 10,5 12,5 17 8,5 10,5 12,5 17 Минимальный диаметр 0 d2 мм 13 18 21 29 13 18 21 29 Максимальный диаметр 0 d3 мм 23 28 31 34 25 32 36 40 Длина хвостовика L мм 75 75 75 75 100 100 125 125 Длина хвостовика сверла A мм 94 94 94 94 119 119 144 144 23170 Цена за 1 штуку Идентификационный номер № Евро € 651 (163,00) 652 (163,00) 653 163,00 654 163,00 661 (183,00) 662 (188,00) 663 (202,00) 664 (219,00) Отверстия для формы B при поставке с резьбовыми штифтами запечатаны. Товарная группа 295 h Необходимые натяжные болты №23690 страница 492. Обзор программы Оснастка для инструмента страница 445. 452 2013
