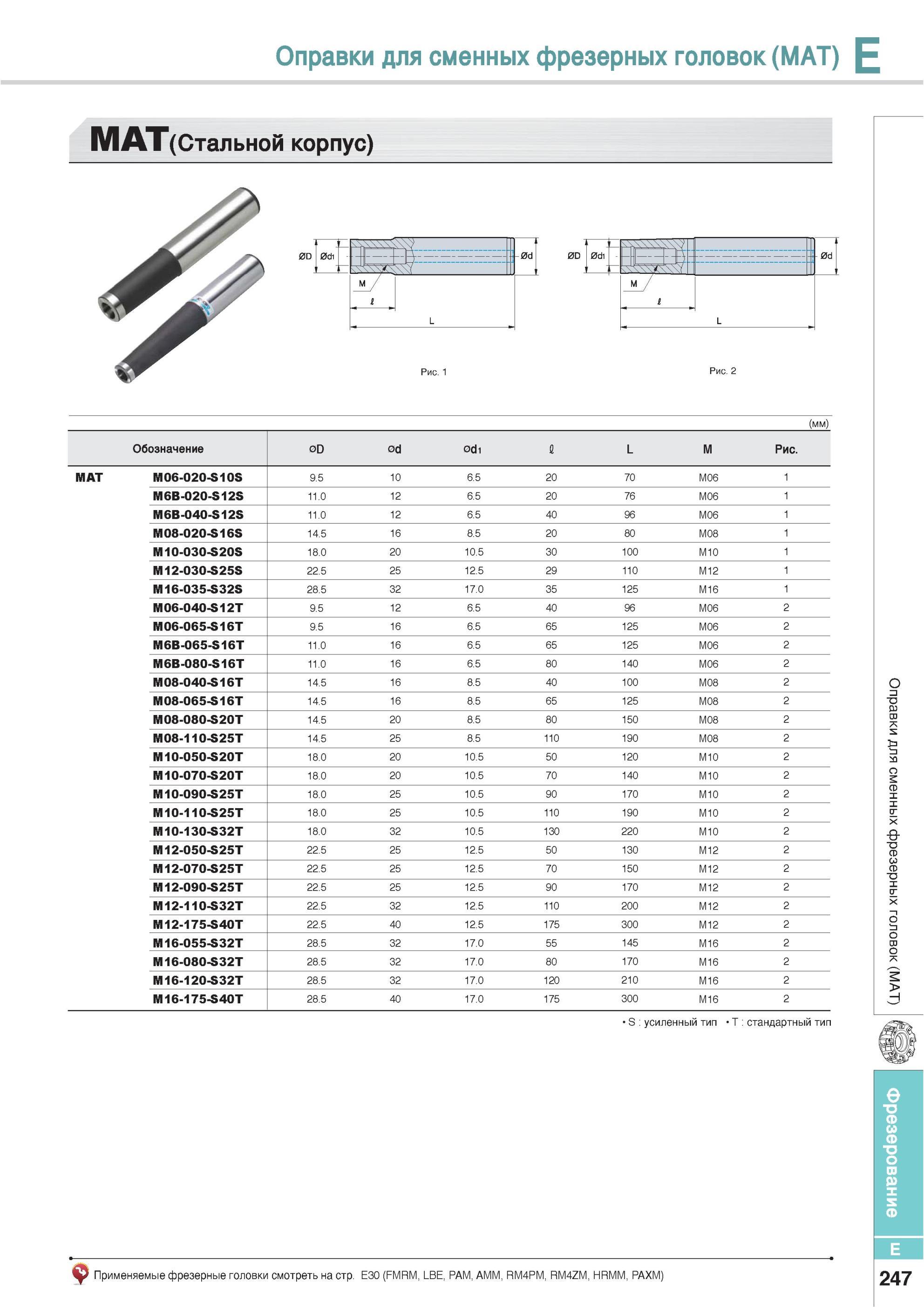

583 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E247

583 Оправки Korloy для сменных фрезерных головок E MAT (Cтaльнoй корпус) Обозначение 0D 0d 0di L M Рис MAT M06-020-S10S 9 5 10 6 5 20 70 M06 1 M6B-020-S12S 11 Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E247

Оправки Korloy для сменных фрезерных головок E MAT (Cтaльнoй корпус) Обозначение 0D 0d 0di L M Рис MAT M06-020-S10S 9 5 10 6 5 20 70 M06 1 M6B-020-S12S 11

Оправки Korloy для сменных фрезерных головок E MAT (Cтaльнoй корпус) Обозначение 0D 0d 0di L M Рис. MAT M06-020-S10S 9.5 10 6.5 20 70 M06 1 M6B-020-S12S 11.0 12 6.5 20 76 M06 1 M6B-040-S12S 11.0 12 6.5 40 96 M06 1 M08-020-S16S 14.5 16 8.5 20 80 M08 1 M10-030-S20S 18.0 20 10.5 30 100 M10 1 M12-030-S25S 22.5 25 12.5 29 110 M12 1 M16-035-S32S 28.5 32 17.0 35 125 M16 1 M06-040-S12T 9.5 12 6.5 40 96 M06 2 M06-065-S16T 9.5 16 6.5 65 125 M06 2 M6B-065-S16T 11.0 16 6.5 65 125 M06 2 M6B-080-S16T 11.0 16 6.5 80 140 M06 2 M08-040-S16T 14.5 16 8.5 40 100 M08 2 M08-065-S16T 14.5 16 8.5 65 125 M08 2 M08-080-S20T 14.5 20 8.5 80 150 M08 2 M08-110-S25T 14.5 25 8.5 110 190 M08 2 M10-050-S20T 18.0 20 10.5 50 120 M10 2 M10-070-S20T 18.0 20 10.5 70 140 M10 2 M10-090-S25T 18.0 25 10.5 90 170 M10 2 M10-110-S25T 18.0 25 10.5 110 190 M10 2 M10-130-S32T 18.0 32 10.5 130 220 M10 2 M12-050-S25T 22.5 25 12.5 50 130 M12 2 M12-070-S25T 22.5 25 12.5 70 150 M12 2 M12-090-S25T 22.5 25 12.5 90 170 M12 2 M12-110-S32T 22.5 32 12.5 110 200 M12 2 M12-175-S40T 22.5 40 12.5 175 300 M12 2 M16-055-S32T 28.5 32 17.0 55 145 M16 2 M16-080-S32T 28.5 32 17.0 80 170 M16 2 M16-120-S32T 28.5 32 17.0 120 210 M16 2 M16-175-S40T 28.5 40 17.0 175 300 M16 2 S усиленный тип стандартный тип Рис. 1 E гу Применяемые фрезерные головки (FMRM LBE PAM AMM RM4PM RM4ZM HRMM PAXM) 247 (MAT) 0D 0di 0di -F4 E 11 M 6 L Рис. 2
