Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

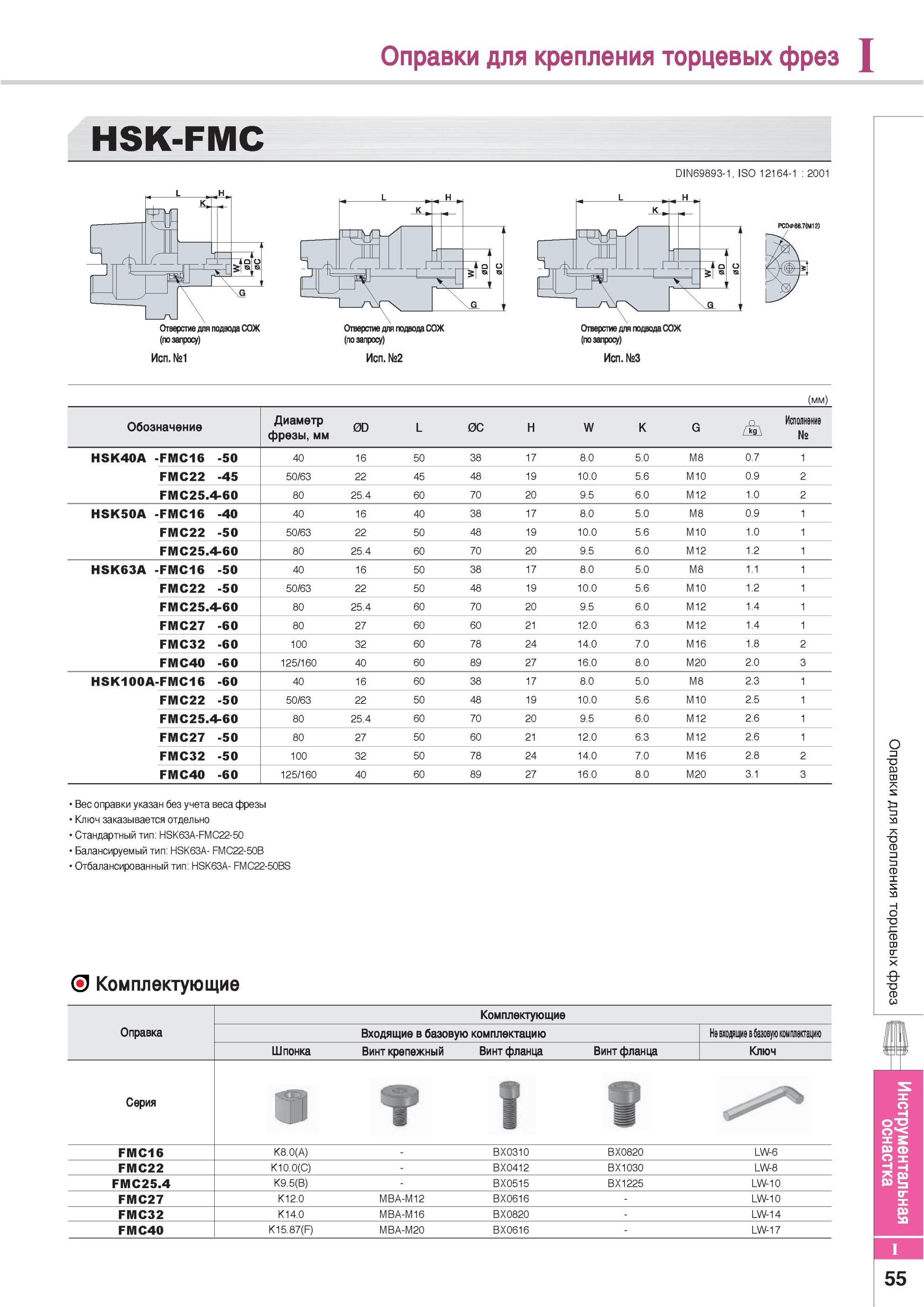

845 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I55

845 Оправки Korloy для крепления торцевых фрез Инструментальная оснастка HSK-FMC Отверстие для подвода СОЖ (по запросу) Исполнение №1 Отверстие для подвода СОЖ Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I55

Оправки Korloy для крепления торцевых фрез Инструментальная оснастка HSK-FMC Отверстие для подвода СОЖ (по запросу) Исполнение №1 Отверстие для подвода СОЖ

Оправки Korloy для крепления торцевых фрез Инструментальная оснастка HSK-FMC Отверстие для подвода СОЖ (по запросу) Исполнение №1 Отверстие для подвода СОЖ (по запросу) Исполнение №2 DIN69893-1 ISO 12164-1 2GG1 Отверстие для подвода СОЖ {по запросу) Исполнение №3 Обозначение Диаметр фрезы мм 0D L 0C H W K G /"kgA Исполнение № HSK40A -FMC16 -50 40 16 50 38 17 8.0 5.0 M8 0.7 1 FMC22 -45 50/63 22 45 48 19 10.0 5.6 M10 0.9 2 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 1.0 2 HSK50A -FMC16 -40 40 16 40 38 17 8.0 5.0 M8 0.9 1 FMC22 -50 50/63 22 50 48 19 10.0 5.6 M10 1.0 1 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 1.2 1 HSK63A -FMC16 -50 40 16 50 38 17 8.0 5.0 M8 1.1 1 FMC22 -50 50/63 22 50 48 19 10.0 5.6 M10 1.2 1 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 1.4 1 FMC27 -60 80 27 60 60 21 12.0 6.3 M12 1.4 1 FMC32 -60 100 32 60 78 24 14.0 7.0 M16 1.8 2 FMC40 -60 125/160 40 60 89 27 16.0 8.0 M20 2.0 HSK100A-FMC16 -60 40 16 60 38 17 8.0 5.0 M8 2.3 1 FMC22 -50 50/63 22 50 48 19 10.0 5.6 M10 2.5 1 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 2.6 1 FMC27 -50 80 27 50 60 21 12.0 6.3 M12 2.6 1 FMC32 -50 100 32 50 78 24 14.0 7.0 M16 2.8 2 FMC40 -60 125/160 40 60 89 27 16.0 8.0 M20 3.1 Вес оправки указан без учета веса фрезы Ключ заказывается отдельно Стандартный тип HSK63A-FMC22-50 Балансируемый тип HSK63A- FMC22-50B Отбалансированный тип HSK63A- FMC22-50BS Комплектующие Комплектующие Оправка Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Винт фланца Винт фланца Ключ Серия 1 FMC16 K8.0(A) RX0310 BX0820 LW-6 FMC22 K10.0(C) RX0412 RX1030 LW-8 FMC25.4 K9.5(B) RX0515 RX1225 LW-10 FMC27 K12.0 MRA-M12 RX0616 LW-10 FMC32 K14.0 MRA-M16 RX0820 LW-14 FMC40 K15.87(F) MRA-M20 BX0616 LW-17 55 PCD< 66,7(M12)
