HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

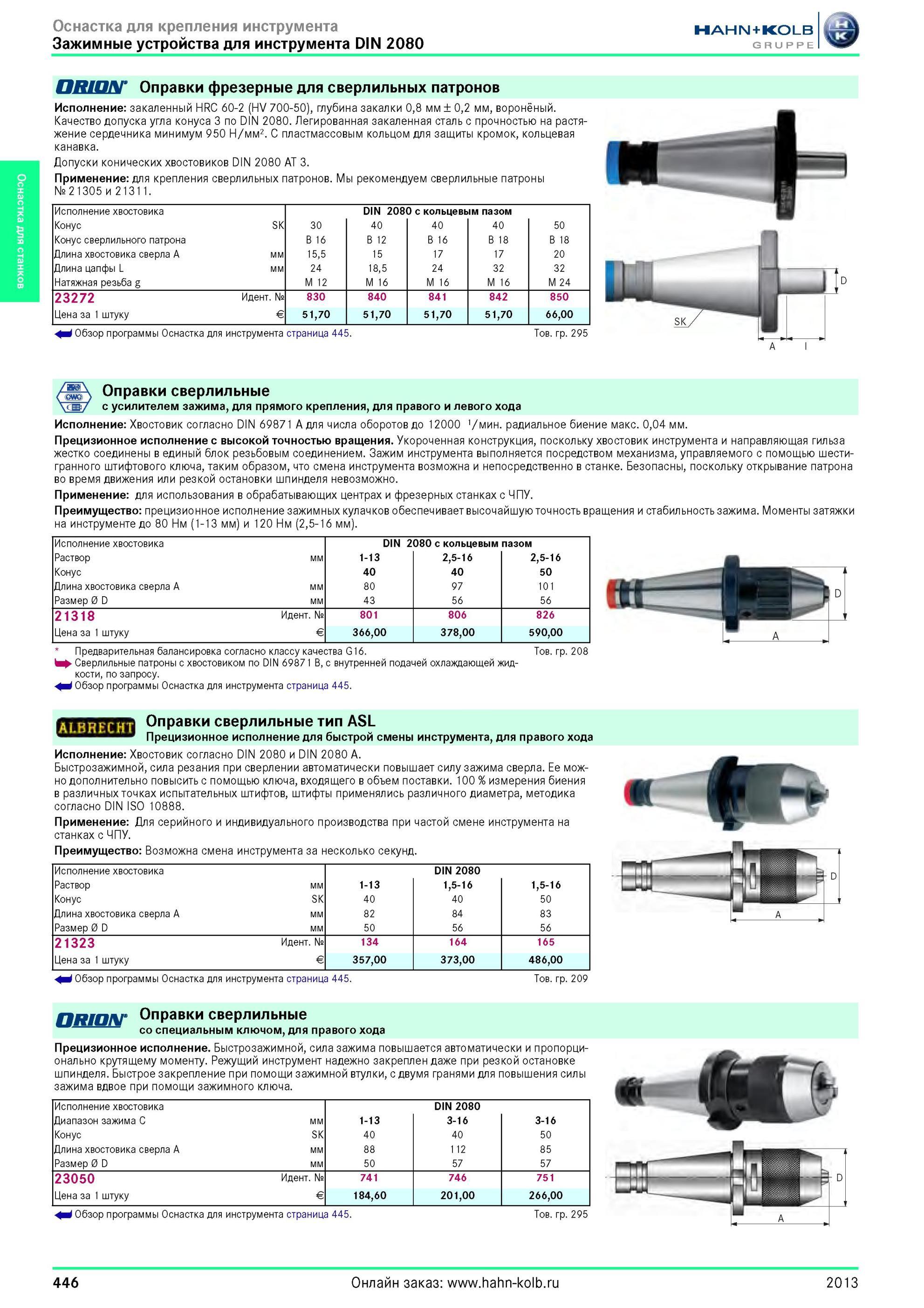

446 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.446

446 Оправки фрезерные для сверлильных патронов DIN 2080 от Hahn Kolb Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёны Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 446

Оправки фрезерные для сверлильных патронов DIN 2080 от Hahn Kolb Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёны

Оправки фрезерные для сверлильных патронов DIN 2080 от Hahn Kolb Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевая канавка. Допуски конических хвостовиков DIN 2080 AT 3. Применение для крепления сверлильных патронов. Мы рекомендуем сверлильные патроны № 21305 и 21311. Исполнение хвостовика DIN 2080 с кольцевым пазом Конус SK 30 40 40 40 50 Конус сверлильного патрона В 16 В 12 В 16 В 18 В 18 Длина хвостовика сверла A мм 15,5 15 17 17 20 Длина цапфы L мм 24 18,5 24 32 32 Натяжная резьба g M 12 M 16 M 16 M 16 M 24 23272 Идентификационный номер № 830 840 841 842 850 Цена за 1 штуку Евро € 51,70 51,70 51,70 51,70 66,00 Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 A Оправки сверлильные с усилителем зажима, для прямого крепления, для правого и левого хода Исполнение Хвостовик согласно DIN 69871 A для числа оборотов до 12000 1/мин. радиальное биение макс. 0,04 мм. Прецизионное исполнение с высокой точностью вращения. Укороченная конструкция, поскольку хвостовик инструмента и направляющая гильза жестко соединены в единый блок резьбовым соединением. Зажим инструмента выполняется посредством механизма, управляемого с помощью шестигранного штифтового ключа, таким образом, что смена инструмента возможна и непосредственно в станке. Безопасны, поскольку открывание патрона во время движения или резкой остановки шпинделя невозможно. Применение для использования в обрабатывающих центрах и фрезерных станках с ЧПУ. Преимущество прецизионное исполнение зажимных кулачков обеспечивает высочайшую точность вращения и стабильность зажима. Моменты затяжки на инструменте до 80 Нм (1-13 мм) и 120Нм (2,5-16 мм). Исполнение хвостовика DIN 2080 с кольцевым пазом Раствор мм 1-13 2,5-16 2,5-16 Конус 40 40 50 Длина хвостовика сверла A мм 80 97 101 Размер 0 D мм 43 56 56 21318 Идентификационный номер № 801 806 826 Цена за 1 штуку Евро € 366,00 378,00 590,00 Предварительная балансировка согласно классу качества G16. Сверлильные патроны с хвостовиком по DIN 69871 В, с внутренней подачей охлаждающей жидкости, по запросу. Обзор программы Оснастка для инструмента страница 445. Товарная группа 208 ЛЛГПТРП Оправки сверлильные тип ASL UBSIUBBlil Прецизионное исполнение для быстрой смены инструмента, для правого хода Исполнение Хвостовик согласно DIN 2080 и DIN 2080 A. Быстрозажимной, сила резания при сверлении автоматически повышает силу зажима сверла. Ее можно дополнительно повысить с помощью ключа, входящего в объем поставки. 100 измерения биения в различных точках испытательных штифтов, штифты применялись различного диаметра, методика согласно DIN ISO 10888. Применение Для серийного и индивидуального производства при частой смене инструмента на станках с ЧПУ. Преимущество Возможна смена инструмента за несколько секунд. Исполнение хвостовика DIN 2080 Раствор мм 1-13 1,5-16 1,5-16 Конус SK 40 40 50 Длина хвостовика сверла A мм 82 84 83 Размер 0 D мм 50 56 56 21323 Идентификационный номер № 134 164 165 Цена за 1 штуку Евро € 357,00 373,00 486,00 Обзор программы Оснастка для инструмента страница 445. Товарная группа 209 Оправки сверлильные со специальным ключом, для правого хода Прецизионное исполнение. Быстрозажимной, сила зажима повышается автоматически и пропорционально крутящему моменту. Режущий инструмент надежно закреплен даже при резкой остановке шпинделя. Быстрое закрепление при помощи зажимной втулки, с двумя гранями для повышения силы зажима вдвое при помощи зажимного ключа. Исполнение хвостовика DIN 2080 Диапазон зажима C мм 1-13 3-16 3-16 Конус SK 40 40 50 Длина хвостовика сверла A мм 88 112 85 Размер 0 D мм 50 57 57 23050 Идентификационный номер № 741 746 751 Цена за 1 штуку Евро € 184,60 201,00 266,00 Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 “I D 446 2013
