877 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I67

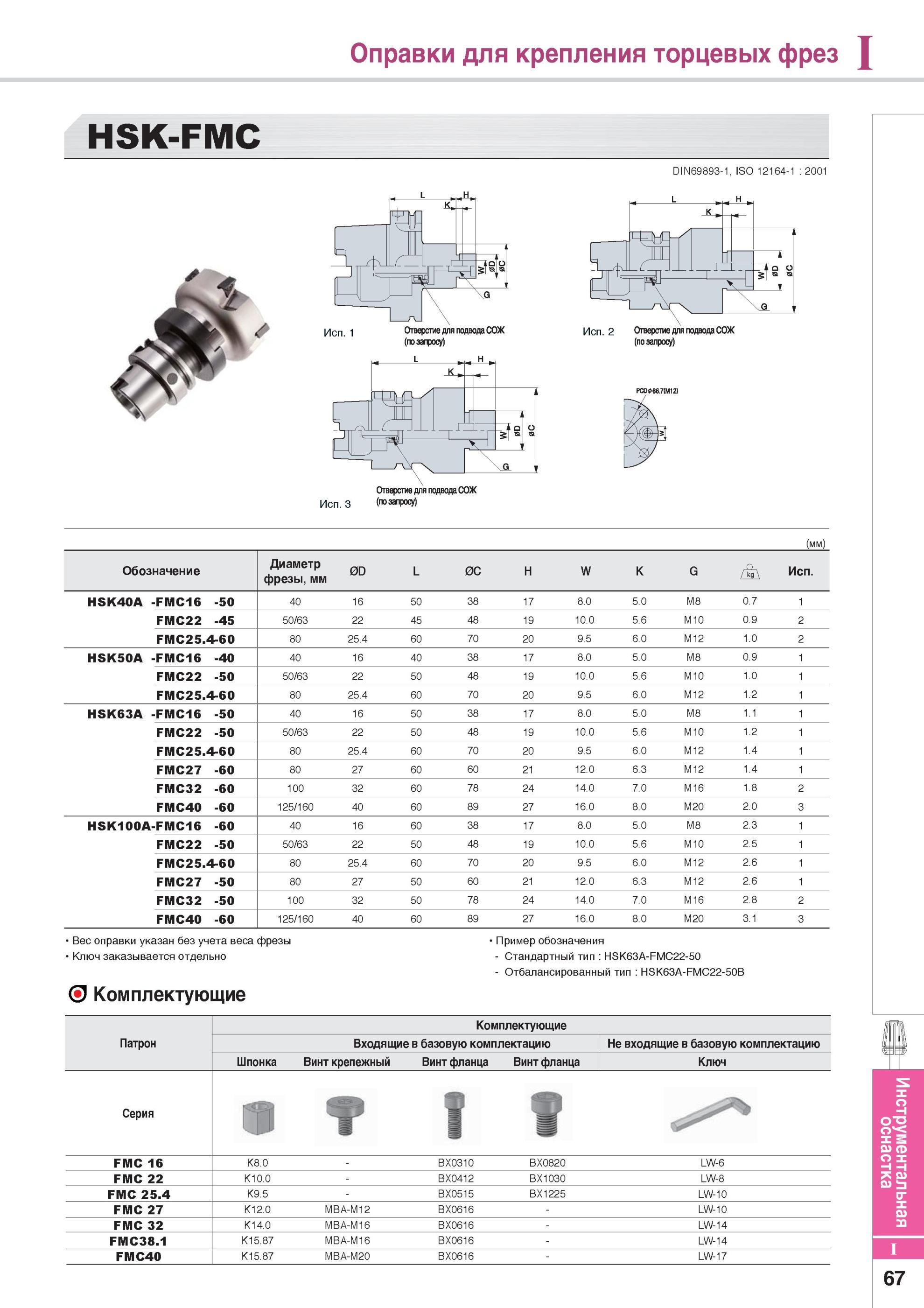

877 Оправки для крепления торцевых фрез HSK-FMC DIN69893-1, ISO 12164-1 2001 Отверстие для подвода СОЖ Исп 3 (по запросу) (мм) Обозначение Диаметр фрезы, мм 0D Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I67

Оправки для крепления торцевых фрез HSK-FMC DIN69893-1, ISO 12164-1 2001 Отверстие для подвода СОЖ Исп 3 (по запросу) (мм) Обозначение Диаметр фрезы, мм 0D

Оправки для крепления торцевых фрез HSK-FMC DIN69893-1, ISO 12164-1 2001 Отверстие для подвода СОЖ Исп. 3 (по запросу) (мм) Обозначение Диаметр фрезы, мм 0D L 0C H W K G Исп. HSK40A -FMC16 -50 40 16 50 38 17 8.0 5.0 M8 0.7 1 FMC22 -45 50/63 22 45 48 19 10.0 5.6 M10 0.9 2 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 1.0 2 HSK50A -FMC16 -40 40 16 40 38 17 8.0 5.0 M8 0.9 1 FMC22 -50 50/63 22 50 48 19 10.0 5.6 M10 1.0 1 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 1.2 1 HSK63A -FMC16 -50 40 16 50 38 17 8.0 5.0 M8 1.1 1 FMC22 -50 50/63 22 50 48 19 10.0 5.6 M10 1.2 1 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 1.4 1 FMC27 -60 80 27 60 60 21 12.0 6.3 M12 1.4 1 FMC32 -60 100 32 60 78 24 14.0 7.0 M16 1.8 2 FMC40 -60 125/160 40 60 89 27 16.0 8.0 M20 2.0 3 HSK100A-FMC16 -60 40 16 60 38 17 8.0 5.0 M8 2.3 1 FMC22 -50 50/63 22 50 48 19 10.0 5.6 M10 2.5 1 FMC25.4-60 80 25.4 60 70 20 9.5 6.0 M12 2.6 1 FMC27 -50 80 27 50 60 21 12.0 6.3 M12 2.6 1 FMC32 -50 100 32 50 78 24 14.0 7.0 M16 2.8 2 FMC40 -60 125/160 40 60 89 27 16.0 8.0 M20 3.1 3 Вес оправки указан без учета веса Ключ заказывается отдельно О Комплектующие фрезы Пример обозначения - Стандартный тип HSK63A-FMC22-50 - Отбалансированный тип HSK63A-FMC22-50B Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Винт фланца Винт фланца Ключ Серия FMC 16 K8.0 - BX0310 BX0820 LW-6 FMC 22 K10.0 - BX0412 BX1030 LW-8 FMC 25.4 K9.5 - BX0515 BX1225 LW-10 FMC 27 K12.0 MBA-M12 BX0616 - LW-10 FMC 32 K14.0 MBA-M16 BX0616 - LW-14 FMC38.1 K15.87 MBA-M16 BX0616 - LW-14 FMC40 K15.87 MBA-M20 BX0616 - LW-17 Инструментальная оснастка 67 Отверстое для подвода СОЖ (по запросу) Отверстое для подвода СОЖ (по загросу) Вспомогательный инструмент Korloy для металлорежущих станков
