INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

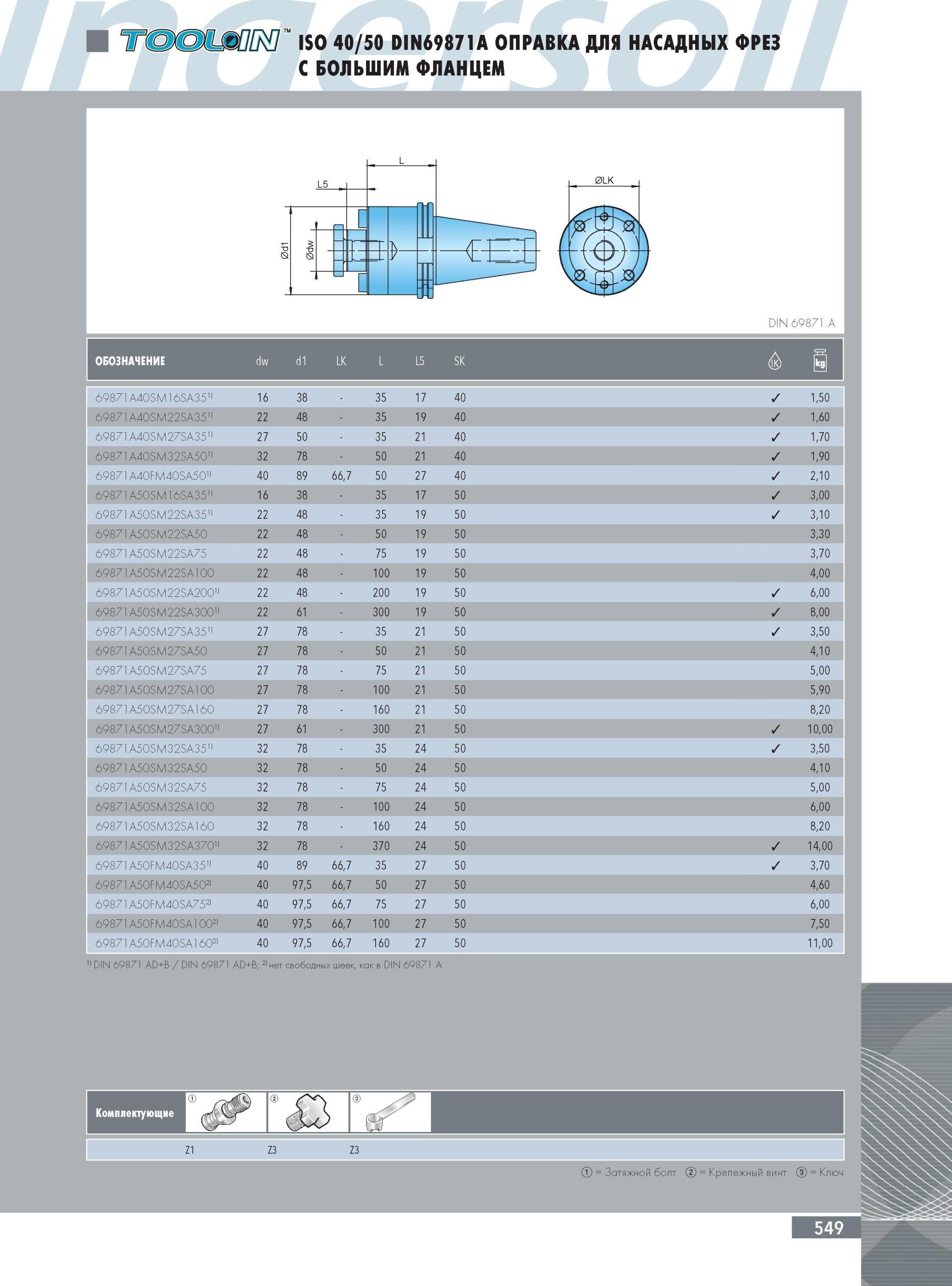

553 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.549

553 ОПРАВКА INGERSOLL ДЛЯ НАСАДНЫХ ФРЕЗ С БОЛЬШИМ ФЛАНЦЕМ ISO 40/50 DIN69871A Обозначение dw d1 LK L L5 SK 69871A40SM16SA3511 16 38 35 17 40 1,50 69871A40SM22SA3511 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 549

ОПРАВКА INGERSOLL ДЛЯ НАСАДНЫХ ФРЕЗ С БОЛЬШИМ ФЛАНЦЕМ ISO 40/50 DIN69871A Обозначение dw d1 LK L L5 SK 69871A40SM16SA3511 16 38 35 17 40 1,50 69871A40SM22SA3511

ОПРАВКА INGERSOLL ДЛЯ НАСАДНЫХ ФРЕЗ С БОЛЬШИМ ФЛАНЦЕМ ISO 40/50 DIN69871A Обозначение dw d1 LK L L5 SK 69871A40SM16SA3511 16 38 35 17 40 1,50 69871A40SM22SA3511 22 48 35 19 40 1,60 69871A40SM27SA3511 27 50 35 21 40 1,70 69871A40SM32SA5011 32 78 50 21 40 1,90 69871A40FM40SA5011 40 89 66,7 50 27 40 2,10 69871A50SM16SA3511 16 38 35 17 50 3,00 69871A50SM22SA3511 22 48 35 19 50 3,10 69871A50SM22SA50 22 48 50 19 50 3,30 69871A50SM22SA75 22 48 75 19 50 3,70 69871A50SM22SA100 22 48 100 19 50 4,00 69871A50SM22SA20011 22 48 0 0 2 19 50 6,00 69871A50SM22SA30011 22 61 300 19 50 8,00 69871A50SM27SA3511 27 78 35 21 50 3,50 69871A50SM27SA50 27 78 50 21 50 4,10 69871A50SM27SA75 27 78 75 21 50 5,00 69871A50SM27SA100 27 78 100 21 50 5,90 69871A50SM27SA160 27 78 160 21 50 8,20 69871A50SM27SA30011 27 61 300 21 50 10,00 69871A50SM32SA3511 32 78 35 24 50 3,50 69871A50SM32SA50 32 78 50 24 50 4,10 69871A50SM32SA75 32 78 75 24 50 5,00 69871A50SM32SA100 32 78 100 24 50 6,00 69871A50SM32SA160 32 78 160 24 50 8,20 69871A50SM32SA37011 32 78 370 24 50 14,00 69871A50FM40SA3511 40 89 66,7 35 27 50 3,70 69871A50FM40SA5021 40 97,5 66,7 50 27 50 4,60 69871A50FM40SA7521 40 97,5 66,7 75 27 50 6,00 69871A50FM40SA10021 40 97,5 66,7 100 27 50 7,50 69871A50FM40SA16021 40 97,5 66,7 160 27 50 11,00 11 DIN 69871 AD B DIN 69871 AD B; 21 нет свободных шеек, как в DIN 69871 A Z1 Z3 Z3 = Затяжной болт = Крепежный винт = Ключ Инструментальная оснастка Ingersoll
