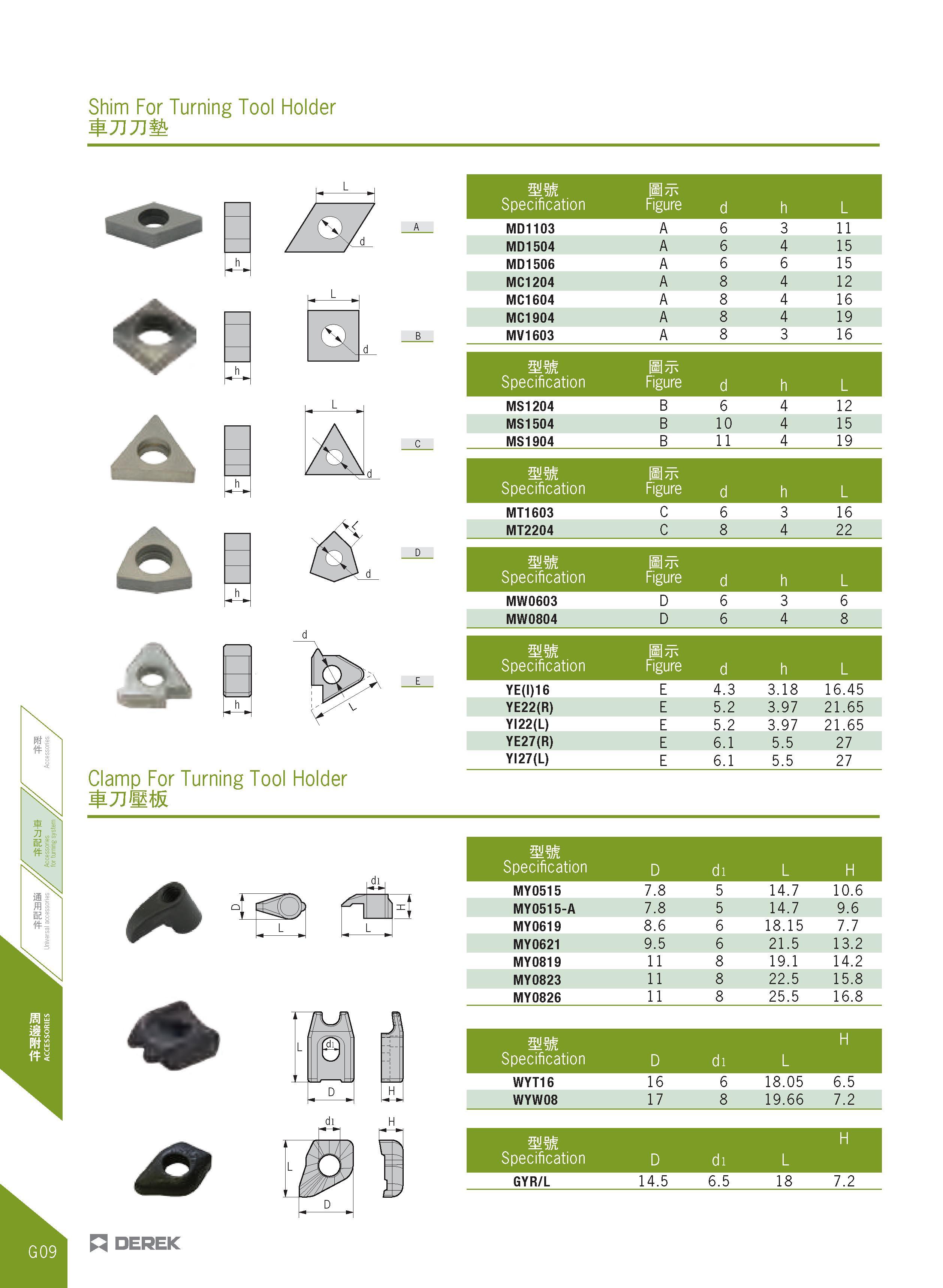

Опорные (подкладные) китайские пластины для сборного токарного инструмента с режущими сменными пластинами Общий вид Обозначение по каталогу _ Основные размеры Shim For Turning Tool Holder mTJTim Clamp For Turning Tool Holder mm Specification Bttc Figure d h L MD1103 A 6 3 11 MD1504 A 6 4 15 MD1506 A 6 6 15 MC1204 A 8 4 12 MC1604 A 8 4 16 MC1904 A 8 4 19 MV1603 A 8 3 16 mm Specification Bttc Figure d h L MS1204 B 6 4 12 MS1504 B 10 4 15 MS1904 B 11 4 19 mm Specification Bttc Figure d h L MT1603 C 6 3 16 MT2204 C 8 4 22 mm Specification Bttc Figure d h L MW0603 D 6 3 6 MW0804 D 6 4 8 mm Specification Bttc Figure d h L YE(I)16 E 4.3 3.18 16.45 YE22(R) E 5.2 3.97 21.65 YI22(L) E 5.2 3.97 21.65 YE27(R) E 6.1 5.5 27 YI27(L) E 6.1 5.5 27 A tjSD) fLM I mm Specification D di L H MY0515 7.8 5 14.7 10.6 MY0515-A 7.8 5 14.7 9.6 MY0619 8.6 6 18.15 7.7 MY0621 9.5 6 21.5 13.2 MY0819 11 8 19.1 14.2 MY0823 11 8 22.5 15.8 MY0826 11 8 25.5 16.8 mm Specification D di L H WYT16 16 6 18.05 6.5 WYW08 17 8 19.66 7.2 mm Specification D di L H GYR/L 14.5 6.5 18 7.2 P DEREK
