MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Описание сверхтвердых режущих материалов для фрезерования Спеченый кубический нитрид бора Mitsubishi КНБ МВ710 и МВ730 для фрезерной обработки чугуна

924 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.J012

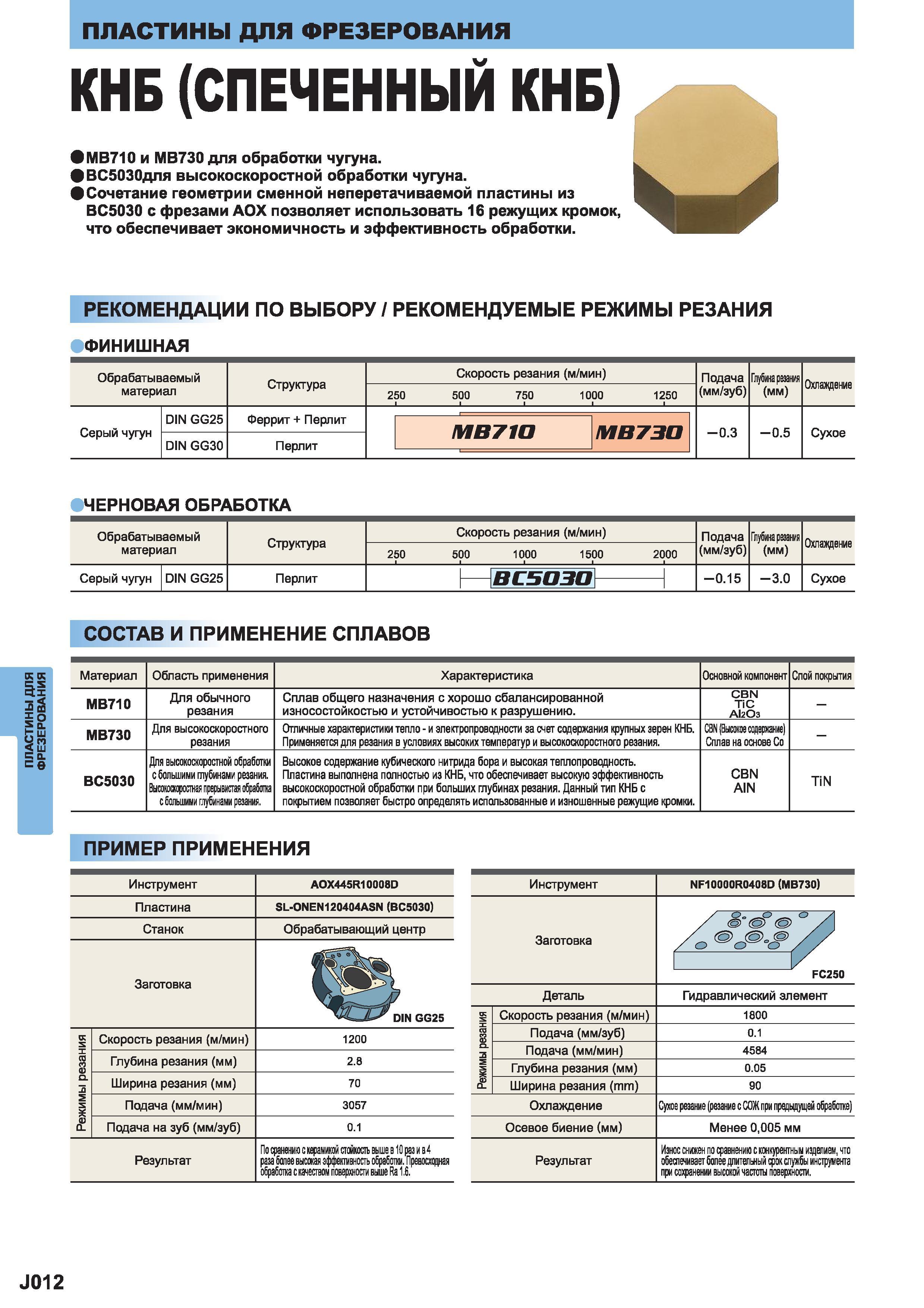

924 Описание сверхтвердых режущих материалов для фрезерования Спеченый кубический нитрид бора Mitsubishi КНБ МВ710 и МВ730 для фрезерной обработки чугуна Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. J012

Описание сверхтвердых режущих материалов для фрезерования Спеченый кубический нитрид бора Mitsubishi КНБ МВ710 и МВ730 для фрезерной обработки чугуна

Описание сверхтвердых режущих материалов для фрезерования Спеченый кубический нитрид бора Mitsubishi КНБ МВ710 и МВ730 для фрезерной обработки чугуна _ Инструментальный сплав ВС5030 для высокоскоростной фрезеровки чугуна. ПЛАСТИНЫ ДЛЯ ФРЕЗЕРОВАНИЯ ПЛАСТИНЫ ДЛЯ ФРЕЗЕРОВАНИЯ Сочетание геометрии сменной неперетачиваемой пластины из ВС5030 с фрезами АОХ позволяет использовать 16 режущих кромок что обеспечивает экономичность и эффективность обработки. РЕКОМЕНДАЦИИ ПО ВЫБОРУ Рекомендуемые режимы резания ФИНИШНАЯ Обрабаты ваемы Структура Скорость резания (м/мин) Подача Глубина резани (мм) Охлаэдение матери ал 250 500 750 1000 1250 1 1 1 1 1 (мм/зуб) Серый чугун DIN GG25 Феррит + Перлит МВ7Ю МВ730 -0.3 -0.5 Сухое IN GG30 Перлит ЧЕРНОВАЯ ОБРАБОТКА Обрабатываемый материал Структура Скорость резания (м/мин) Подача (мм/зуб) Глубина резання (мм) Охлавдение 250 500 1000 1500 2000 Серый чугун DIN GG25 Перлит ВСБОЗО -0.15 -3.0 Сухое СОСТАВ И ПРИМЕНЕНИЕ СПЛАВОВ Материал Область применения Характеристика Основной компонент Спой покрытия МВ710 Для обычного резания Сплав общего назначения с хорошо сбалансированной износостойкостью и устойчивостью к разрушению. CBN TiC AI2O3 - МВ730 Для высокоскоростного резания Отличные характеристики тепло - и электропроводности за счет содержания крупных зерен КНБ. Применяется для резания в условиях высоких температур и высокоскоростного резания. CBN (Высокое содертие Сплав на основе Со - ВС5030 Для высокоскоростной обработки с большими глубинами резания. Высокшщкшя прерывистая обработка с большими глубинами резания. Высокое содержание кубического нитрида бора и высокая теплопроводность. Пластина выполнена полностью из КНБ что обеспечивает высокую эффективность высокоскоростной обработки при больших глубинах резания. Данный тип КНБ с покрытием позволяет быстро определять использованные и изношенные режущие кромки. CBN AIN TiN ПРИМЕР ПРИМЕНЕНИЯ Инструмент AOX445R10008D Пластина SL-ONEN120404ASN (ВС5030) Станок Обрабатывающий центр Заготовка Vt-A' DIN GG25 Режимы резания Скорость резания (м/мин) 1200 Глубина резания (мм) 2.8 Ширина резания (мм) 70 Подача (мм/мин) 3057 Подача на зуб (мм/зуб) 0.1 Результат По (ранению с керамикой стойкость выше в 10 раз и в 4 раза более высокая эффективность обработки. Превосходная обработка с качеством поверхности выше Ra 16. Инструмент NF10000R0408D (МВ730) Заготовка о 1 FC250 Деталь Гидравлический элемент Режимы резания Скорость резания (м/мин) 1800 Подача (мм/зуб) 0.1 Подача (мм/мин) 4584 Глубина резания (мм) 0.05 Ширина резания (mm) 90 Охлаждение Сухое резание (резание с СОЖ при предыдущей обработке) Осевое биение (мм) Менее 0005 мм Результат Износ снижен по сравнению с конкурентный изделием что обеспечивает более длительный срок службы инструмента при сохранении высокой частоты поверхности. J012 СПЕЧЕННЫЙ КНБ
