Описание основных технологических характеристик твердосплавного токарного инструмента Korloy экономичной серии SAVE TURN с применением СМП малого размера

230 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.B175

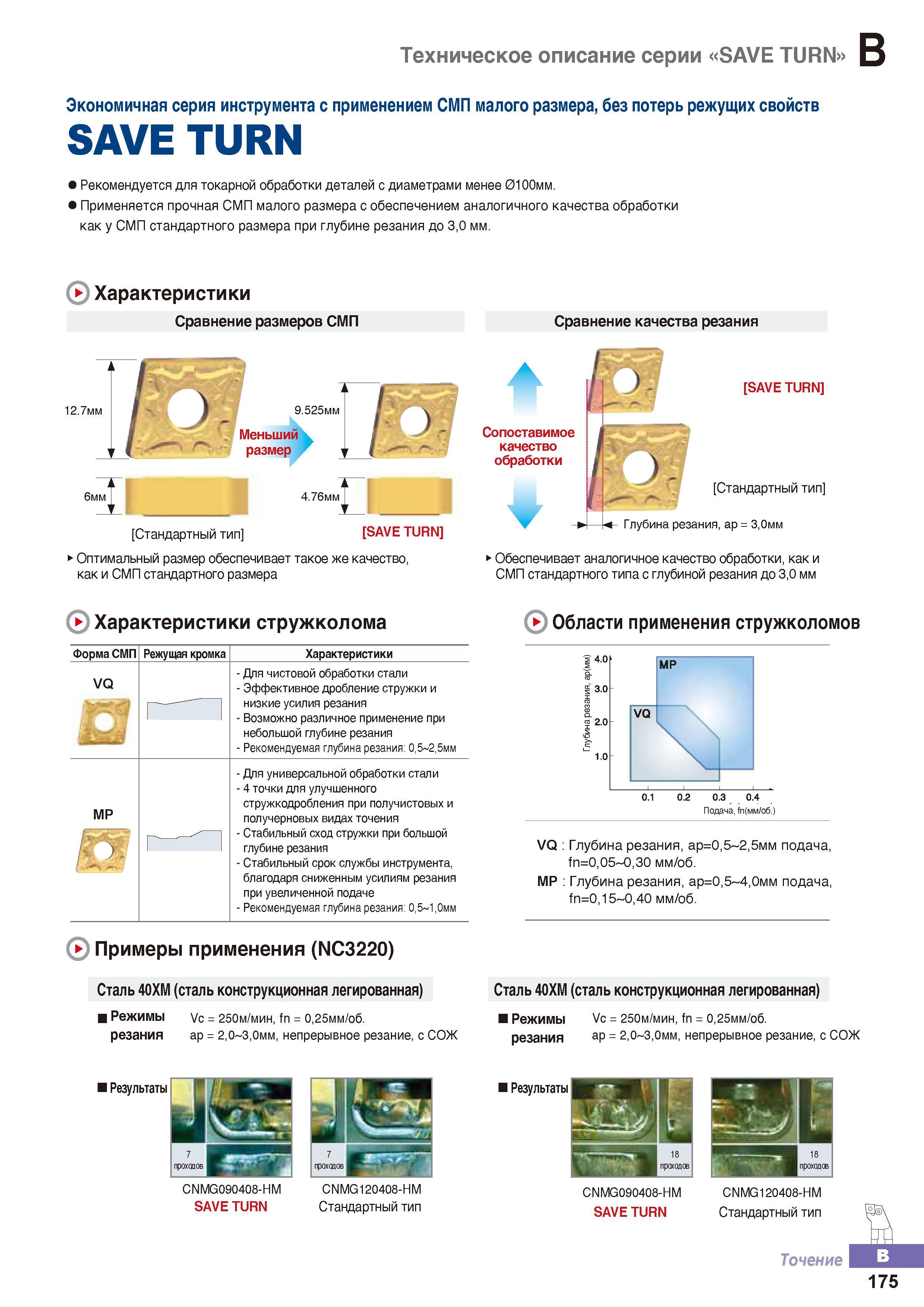

230 Описание основных технологических характеристик твердосплавного токарного инструмента Korloy экономичной серии SAVE TURN с применением СМП малого размера Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. B175

Описание основных технологических характеристик твердосплавного токарного инструмента Korloy экономичной серии SAVE TURN с применением СМП малого размера

Описание основных технологических характеристик твердосплавного токарного инструмента Korloy экономичной серии SAVE TURN с применением СМП малого размера _ без потерь режущих свойств SAVE TURN Рекомендуется для токарной обработки деталей с диаметрами менее 100мм. Применяется прочная СМП малого размера с обеспечением аналогичного качества обработки как у СМП стандартного размера при глубине резания до 3,0 мм. Характеристики Сравнение размеров СМП 12.7мм Стандартный тип SAVE TURN Оптимальный размер обеспечивает такое же качество, как и СМП стандартного размера Сравнение качества резания SAVE TURN I Сопоставимое качество обработки Стандартный тип Глубина резания, ар = 3,0мм Обеспечивает аналогичное качество обработки, как и СМП стандартного типа с глубиной резания до 3,0 мм Характеристики стружколома Форма СМП Режущая кромка Характеристики VQ г-н - Для чистовой обработки стали - Эффективное дробление стружки и низкие усилия резания - Возможно различное применение при небольшой глубине резания - Рекомендуемая глубина резания: 0,5 2,5мм МР - Для универсальной обработки стали - 4 точки для улучшенного стружкодробления при получистовых и получерновых видах точения - Стабильный сход стружки при большой глубине резания - Стабильный срок службы инструмента, благодаря сниженным усилиям резания при увеличенной подаче - Рекомендуемая глубинарезания: 0,5 1,0мм ( Примеры применения (NC3220) Сталь 40ХМ (сталь конструкционная легированная) Режимы резания Vc = 250м/мин, fn = 0,25мм/об. ар = 2,0 3,0мм, непрерывное резание, с СОЖ ( Области применения стружколомов 0.1 0.2 0.3 0.4 Подача, fn(MM/o6.) VQ Глубина резания, ар=0,5 2,5мм подача, fn=0,05 0,30 мм/об. МР Глубина резания, ар=0,5 4,0мм подача, fn=0,15 0,40 мм/об. Сталь 40ХМ (сталь конструкционная легированная) Режимы Vc = 250м/мин, fn = 0,25мм/об. резания аР = 2,0 3,0мм, непрерывное резание, с СОЖ I Результаты CNMG090408-HM SAVE TURN CNMG120408-HM Стандартный тип I Результаты CNMG090408-HM SAVE TURN CNMG120408-HM Стандартный тип Точение 175 Техническое описание серии B Экономичная серия инструмента
