Описание характеристик торцевых фрез Korloy Rich Mill для высокопроизводительной фрезерной обработки плоскостей Высокая экономичность Возможность использов

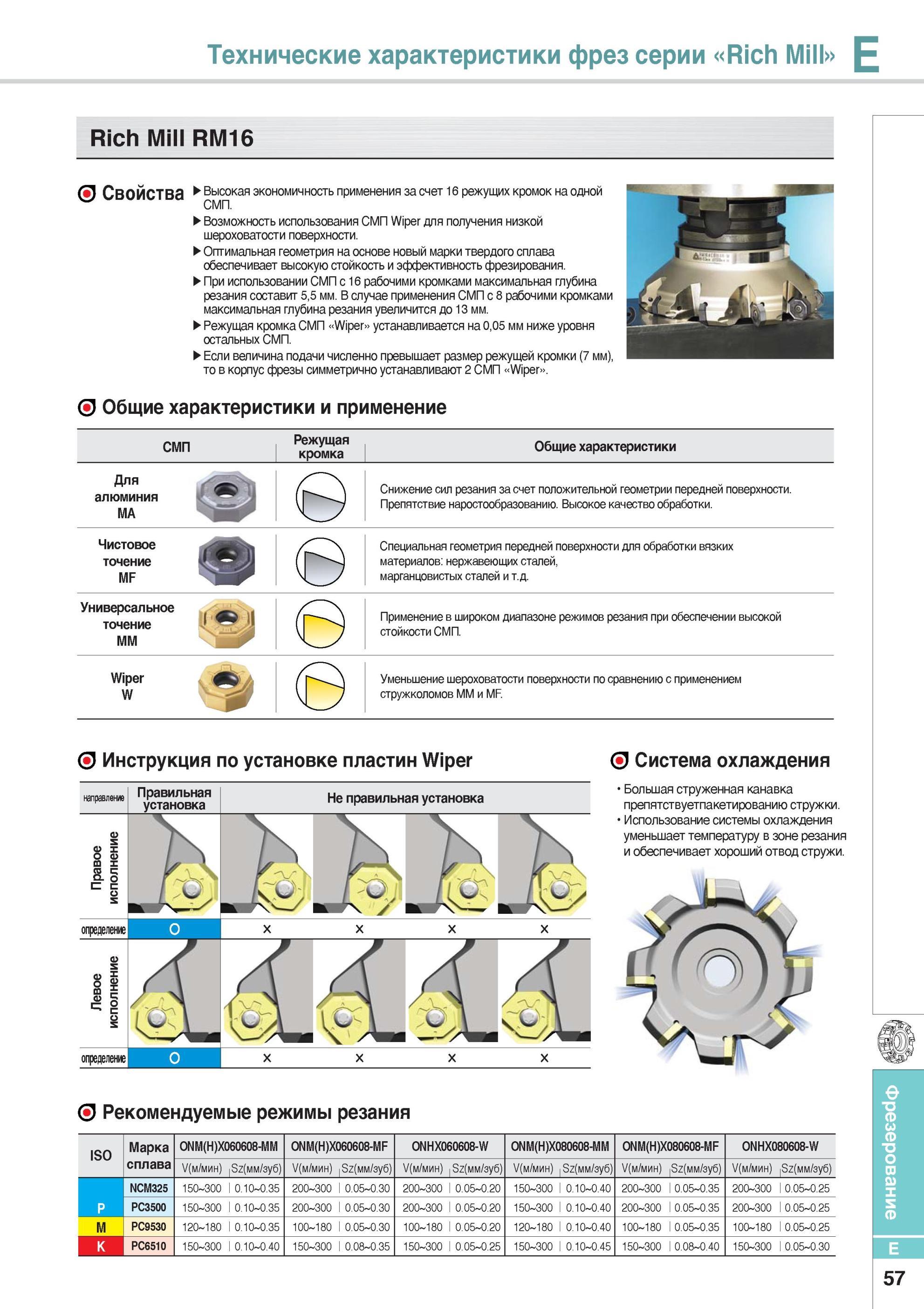

405 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.E57

405 Описание характеристик торцевых фрез Korloy Rich Mill для высокопроизводительной фрезерной обработки плоскостей Высокая экономичность Возможность использов Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E57

Описание характеристик торцевых фрез Korloy Rich Mill для высокопроизводительной фрезерной обработки плоскостей Высокая экономичность Возможность использов

Описание характеристик торцевых фрез Korloy Rich Mill для высокопроизводительной фрезерной обработки плоскостей Высокая экономичность Возможность использования СМП Wiper для получения низкой шероховатости поверхности Оптимальная геометрия на основе новый марки твердого сплава обеспечивает высокую стойкость и эффективность фрезирования. При использовании СМП с 16 рабочими кромками максимальная глубина резания составит 5,5 мм. В случае применения СМП с 8 рабочими кромками максимальная глубина резания увеличится до 13 мм. Режущая кромка СМП Wiper устанавливается на 0,05 мм ниже уровня остальных СМП. Если величина подачи численно превышает размер режущей кромки (7 мм), то в корпус фрезы симметрично устанавливают 2 Смп Wiper . О Общие характеристики и применение СМП Режущая кромка Общие характеристики Для алюминия МА ( 0 Снижение сил резания за счет положительной геометрии передней поверхности. Препятствие наростообразованию. Высокое качество обработки. Чистовое точение MF 0 ( Э Специальная геометрия передней поверхности для обработки вязких материалов нержавеющих сталей, марганцовистых сталей и т.д. Универсальное точение ММ i> ( Применение в широком диапазоне режимов резания при обеспечении высокой стойкости СМП. Wiper W ( э Уменьшение шероховатости поверхности по сравнению с применением стружколомов MM и MF. О Инструкция по установке пластин Wiper Не правильная установка направление Правильная установка Не правильная установка Правое исполнение определение Левое исполнение определение О Система охлаждения Большая струженная канавка препятствуетпакетированию стружки. Использование системы охлаждения уменьшает температуру в зоне резания и обеспечивает хороший отвод стружи. О Рекомендуемые режимы резания ISO Марка сплава 0NM(H)X060608-MM 0NM(H)X060608-MF 0NHX060608-W 0NM(H)X080608-MM 0NM(H)X080608-MF 0NHX080608-W У(м/мин) (мм/зуб) У(м/мин) (мм/зуб) У(м/мин) (мм/зуб) У(м/мин) Sz(мм/зуб) У(м/мин) Sz(мм/зуб) У(м/мин) Sz(мм/зуб) P NCM325 150 300 1 0.10 0.35 200 300 1 0.05 0.30 200 300 1 0.05 0.20 150 300 1 0.10 0.40 200 300 1 0.05 0.35 200 300 1 0.05 0.25 PC3500 150 300 1 0.10 0.35 200 300 1 0.05 0.30 200 300 1 0.05 0.20 150 300 1 0.10 0.40 200 300 1 0.05 0.35 200 300 1 0.05 0.25 M PC9530 120 180 1 0.10 0.35 100 180 1 0.05 0.30 100 180 1 0.05 0.20 120 180 1 0.10 0.40 100 180 1 0.05 0.35 100 180 1 0.05 0.25 K PC6510 150 300 1 0.10 0.40 150 300 1 0.08 0.35 150 300 1 0.05 0.25 150 300 1 0.10 0.45 150 300 1 0.08 0.40 150 300 1 0.05 0.30 E 57 Фрезерование Технические характеристики фрез серии Rich Mill E Rich Mill RM16 Свойства Высокая экономичность применения за счет 16 режущих кромок на одной СМП.
