Описание характеристик расточной державки Mitsubishi DIMPLE BAR Очень твердый стальной стержень и облегчённая конфигурация головки

332 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.E006

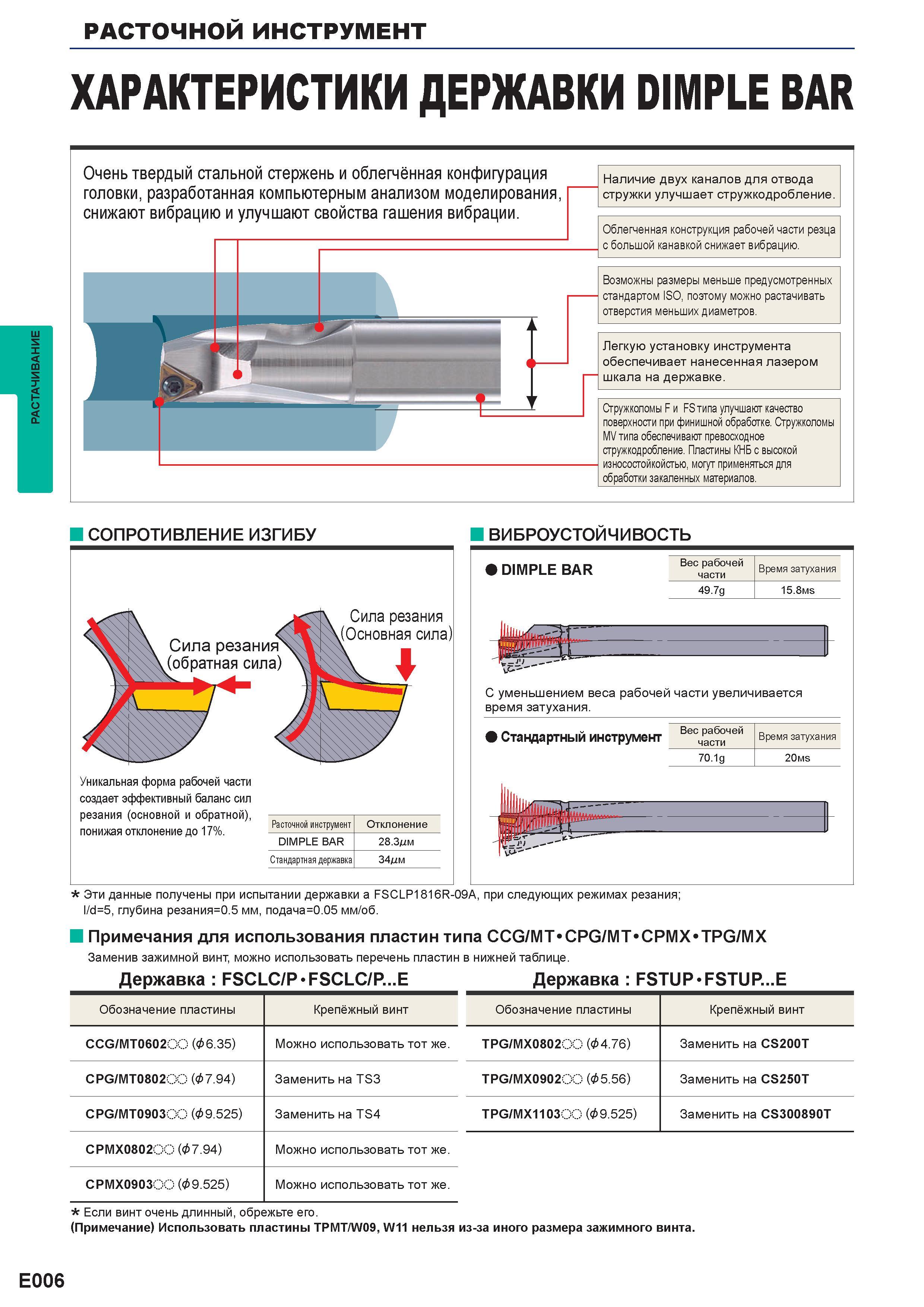

332 Описание характеристик расточной державки Mitsubishi DIMPLE BAR Очень твердый стальной стержень и облегчённая конфигурация головки Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. E006

Описание характеристик расточной державки Mitsubishi DIMPLE BAR Очень твердый стальной стержень и облегчённая конфигурация головки

Описание характеристик расточной державки Mitsubishi DIMPLE BAR Очень твердый стальной стержень и облегчённая конфигурация головки _ разработанная компьютерным анализом моделирования, снижают вибрацию и улучшают свойства гашения вибрации. Наличие двух каналов для отвода стружки улучшает стружкодробление. Облегченная конструкция рабочей части резца с большой канавкой снижает вибрацию. Возможны размеры меньше предусмотренных стандартом ISO, поэтому можно растачивать отверстия меньших диаметров. Легкую установку инструмента обеспечивает нанесенная лазером шкала на державке. Стружколомы F и FS типа улучшают качество поверхности при финишной обработке. Стружколомы MV типа обеспечивают превосходное стружкодробление. Пластины КНБ с высокой износостойкойстью, могут применяться для обработки закаленных материалов. СОПРОТИВЛЕНИЕ ИЗГИБУ ВИБРОУСТОЙЧИВОСТЬ Сила резания (обратная сила) Сила резания (Основная сила) Уникальная форма рабочей части создает эффективный баланс сил резания (основной и обратной), понижая отклонение до 17%. Расточной инструмент Отклонение DIMPLE BAR 28.3дм Стандартная державка 34дм DIMPLE BAR Вес рабочей части Время затухания 49.7g 15 s С уменьшением веса рабочей части увеличивается время затухания. Стандартный инструмент Вес рабочей части Время затухания 70.1g 20мs Эти данные получены при испытании державки a FSCLP1816R-09A, при следующих режимах резания; l/d=5, глубина резания=0.5 мм, подача=0.05 мм/об. Примечания для использования пластин типа CCG/MT CPG/MT CPMX TPG/MX Заменив зажимной винт, можно использовать перечень пластин в нижней таблице. Державка FSCLC/P FSCLC/P...E Обозначение пластины Крепёжный винт CCG/MT060200 (&6.35) Можно использовать тот же. CPG/MT080200 (&7.94) Заменить на TS3 CPG/MT090300 (&9.525) Заменить на TS4 CPMX080200 (&7.94) Можно использовать тот же. CPMX090300 (&9.525) Можно использовать тот же. Державка FSTUP FSTUP...E Обозначение пластины Крепёжный винт TPG/MX080200 (&4.76) Заменить на CS200T TPG/MX090200 (&5.56) Заменить на CS250T TPG/MX110300 (&9.525) Заменить на CS300890T Если винт очень длинный, обрежьте его. (Примечание) Использовать пластины TPMT/W09, W11 нельзя из-за иного размера зажимного винта. E006 РАСТАЧИВАНИЕ РАСТОЧНОЙ ИНСТРУМЕНТ ХАРАКТЕРИСТИКИ Державки
