Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)

Описание и причины износа металлорежущего инструмента при точении Усталостные трещины возникают в результате динамической нагрузки области непосредственно

387 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.385

387 Описание и причины износа металлорежущего инструмента при точении Усталостные трещины возникают в результате динамической нагрузки области непосредственно Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 385

Описание и причины износа металлорежущего инструмента при точении Усталостные трещины возникают в результате динамической нагрузки области непосредственно

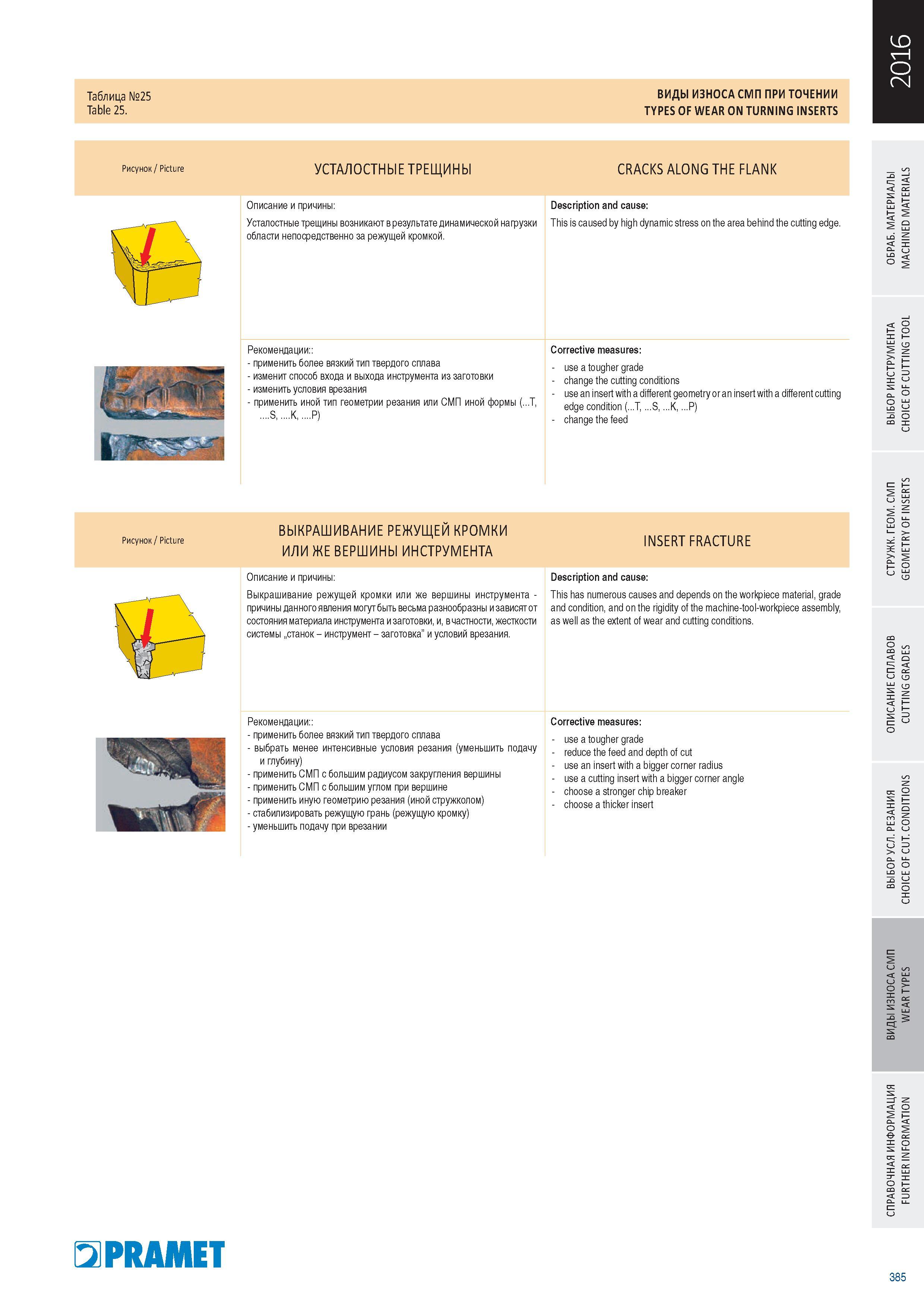

Описание и причины износа металлорежущего инструмента при точении Усталостные трещины возникают в результате динамической нагрузки области непосредственно за режущей кромкой. Рекомендации применить более вязкий тип твердого сплава изменит способ входа и выхода инструмента из заготовки изменить условия врезания применить иной тип геометрии резания или СМП иной формы (...T, ....S..K....P) CRACKS ALONG THE FLANK Description and cause This is caused by high dynamic stress on the area behind the cutting edge. Corrective measures use a tougher grade change the cutting conditions use an insert with a different geometry or an insert with a different cutting edge condition (...T, ...S, ...K, ...P) change the feed Рисунок / Picture ВЫКРАШИВАНИЕ РЕЖУЩЕЙ КРОМКИ ИЛИ ЖЕ ВЕРШИНЫ ИНСТРУМЕНТА INSERT FRACTURE Описание и причины Выкрашивание режущей кромки или же вершины инструмента -причины данного явления могут быть весьма разнообразны и зависят от состояния материала инструмента и заготовки, и, в частности, жесткости системы „станок инструмент заготовка” и условий врезания. Description and cause This has numerous causes and depends on the workpiece material, grade and condition, and on the rigidity of the machine-tool-workpiece assembly, as well as the extent of wear and cutting conditions. Рекомендации применить более вязкий тип твердого сплава выбрать менее интенсивные условия резания (уменьшить подачу и глубину) применить СМП с большим радиусом закругления вершины применить СМП с большим углом при вершине применить иную геометрию резания (иной стружколом) стабилизировать режущую грань (режущую кромку) уменьшить подачу при врезании Corrective measures use a tougher grade reduce the feed and depth of cut use an insert with a bigger corner radius use a cutting insert with a bigger corner angle choose a stronger chip breaker choose a thicker insert >. и CL U- o О LO CD Q 2 OC = О S l-L PRAMET 385 Таблица №25 ВИДЫ ИЗНОСА СМП ПРИ ТОЧЕНИИ Table 25. TYPES OF WEAR ON TURNING INSERTS Рисунок / Picture УСТАЛОСТНЫЕ ТРЕЩИНЫ




См.также / See also :

Виды износа режущих пластин


Краткое руководство Pramet по токарной обработке на металлорежущих станках





Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)

384 Основные виды износа сменных многогранных режущих пластин (СМП) при точении Таблица №25 Образование нароста на режущей кромке Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 382384 Основные виды износа сменных многогранных режущих пластин (СМП) при точении Таблица №25 Образование нароста на режущей кромке385 Виды износа токарного режущего инструмента Продолжение иллюстрированной таблица №25 Проточина на вспомогательной режущей кромке Окислительная канавка на вс Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 383385 Виды износа токарного режущего инструмента Продолжение иллюстрированной таблица №25 Проточина на вспомогательной режущей кромке Окислительная канавка на вс386 Выкрашивание режущей грани металлорежущего инструмента Иллюстрированная таблица Виды износа сменных многогранных пластин (СМП) Встречается в большинстве сл Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 384386 Выкрашивание режущей грани металлорежущего инструмента Иллюстрированная таблица Виды износа сменных многогранных пластин (СМП) Встречается в большинстве сл388 Токарная обработка на станках Нежелательные явления при металлообработке и рекомендации по их устранению (уменьшению) Высокая шероховатость обработанной по Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 386388 Токарная обработка на станках Нежелательные явления при металлообработке и рекомендации по их устранению (уменьшению) Высокая шероховатость обработанной по389 Точение на универсальных станках и металлообрабатывающих комплексах с ЧПУ Нежелательные явления при металлообработке и рекомендации по их устранению (умень Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 387389 Точение на универсальных станках и металлообрабатывающих комплексах с ЧПУ Нежелательные явления при металлообработке и рекомендации по их устранению (умень390 Рекомендации по правильной эксплуатации сборного токарного металлорежущего инструмента со сменными режущими пластинами Контроль правильного прилегания СМП Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 388390 Рекомендации по правильной эксплуатации сборного токарного металлорежущего инструмента со сменными режущими пластинами Контроль правильного прилегания СМП
