SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

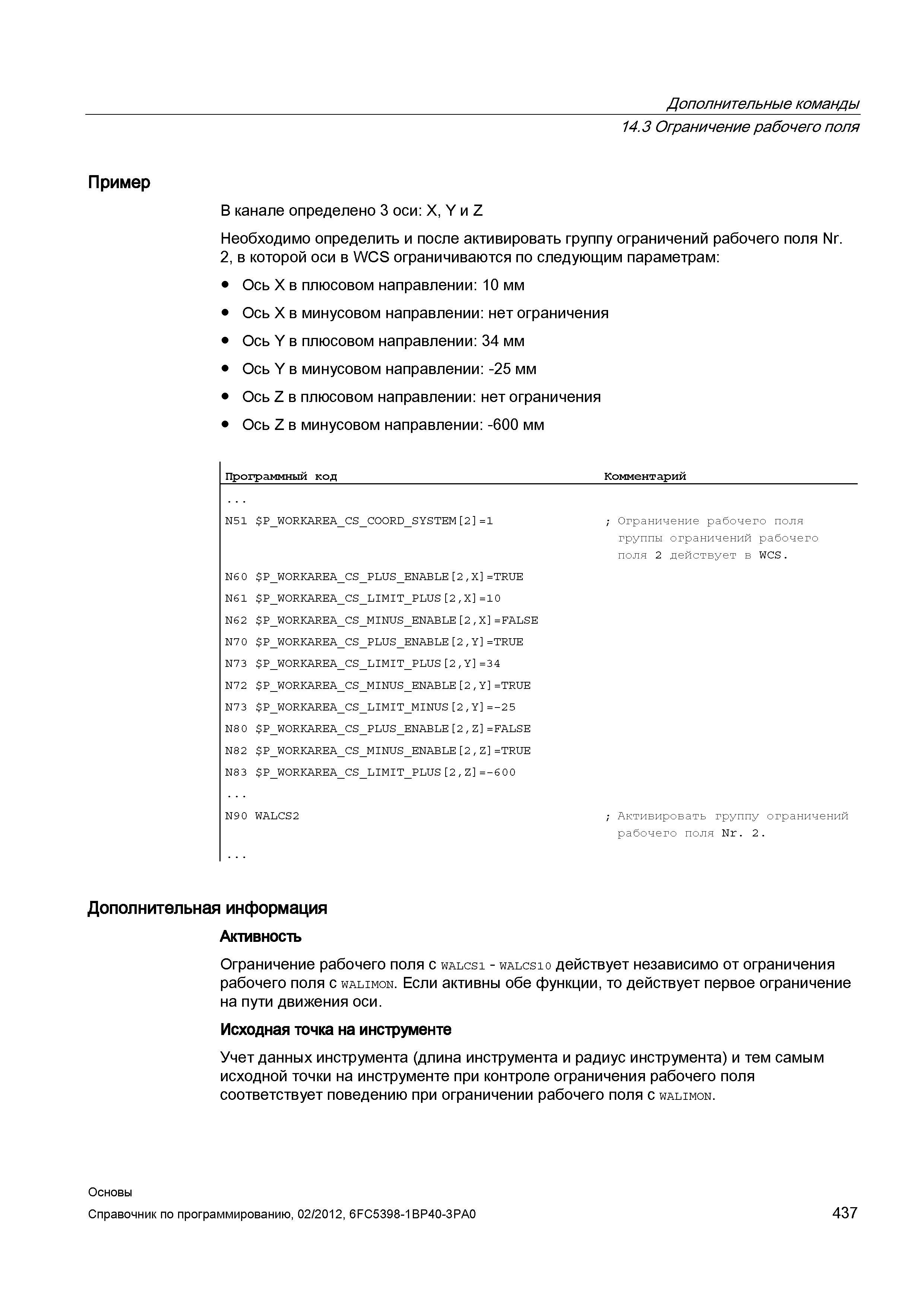

437 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.437

437 Ограничение рабочего поля с walcs1 - walcs10 действует независимо от ограничения рабочего поля с walimon Если активны обе функции то действу Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 437

Ограничение рабочего поля с walcs1 - walcs10 действует независимо от ограничения рабочего поля с walimon Если активны обе функции то действу

Ограничение рабочего поля с walcs1 - walcs10 действует независимо от ограничения рабочего поля с walimon. Если активны обе функции то действует первое ограничение на пути движения оси. Исходная точка на инструменте Учет данных инструмента (длина инструмента и радиус инструмента) и тем самым исходной точки на инструменте при контроле ограничения рабочего поля соответствует поведению при ограничении рабочего поля с walimon. Ограничение рабочего поля группы ограничений рабочего поля 2 действует в WCS. Активировать группу ограничений рабочего поля Nr. 2. Основы 437 Дополнительные команды 14.3 Ограничение рабочего поля Пример В канале определено 3 оси X/Y и Z Необходимо определить и после активировать группу ограничений рабочего поля Nr. 2 в которой оси в WCS ограничиваются по следующим параметрам Ось X в плюсовом направлении 10 мм Ось X в минусовом направлении нет ограничения Ось Y в плюсовом направлении 34 мм Ось Y в минусовом направлении -25 мм Ось Z в плюсовом направлении нет ограничения Ось Z в минусовом направлении -600 мм Программный код Комментарий N51 PW0RKAREACSC00RDSYSTEM 2 1 N6 0 PW0RKAREACSPLUSENABLE 2X TRUE N61 PW0RKAREACSLIMITPLUS 2X 10 N62 PW0RKAREACSMINUSENABLE 2X FALSE N70 PW0RKAREACSPLUSENABLE 2Y TRUE N73 PW0RKAREACSLIMITPLUS 2Y 34 N72 PW0RKAREACSMINUSENABLE 2Y TRUE N73 PW0RKAREACSLIMITMINUS 2Y -25 N8 0 PW0RKAREACSPLUSENABLE 2Z FALSE N82 PW0RKAREACSMINUSENABLE 2Z TRUE N83 PW0RKAREACSLIMITPLUS 2Z -600 N9 0 WALCS2 Дополнительная информация Активность




См.также / See also :

Пример управляющей программы ЧПУ




Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

434 Учет радиуса инструмента должен быть активирован отдельно Это осуществляется через спец для канала машинные данные MD21020 MCWORKAREAWITHTOO Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 434434 435 Ограничение рабочего поля с walcs1 - walcs10 ( Ограничение рабочего поля в WCS ENS ) служит в первую очередь для ограничения рабочего поля н Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 435435 436 Ограничение рабочего поля в отрицательном осевом направлении Действует только если PWORKAREACSMINUSENABLE GN AN TRUE Выбор системы PWORKAREA Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 436436 438 С помощью G74 можно выполнить реферирование в программе ЧПУ Синтаксис G74 X10 Y10 Z10 А10 Программирование в своем кадре ЧПУ Значение G74 Вы Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 438438 439 С помощью действующей покадрово команды CNC Siemens Sinumerik 840D sl G75 G751 оси по отдельности и независимо друг от друга могут перемещат Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 439439 С помощью действующей покадрово команды CNC Siemens Sinumerik 840D sl G75 G751 оси по отдельности и независимо друг от друга могут перемещат440 Для подвода к фиксированным точкам с G75 G751 должны быть выполнены следующие условия Координаты фиксированных точек должны быть точно опред Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 440440
