Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

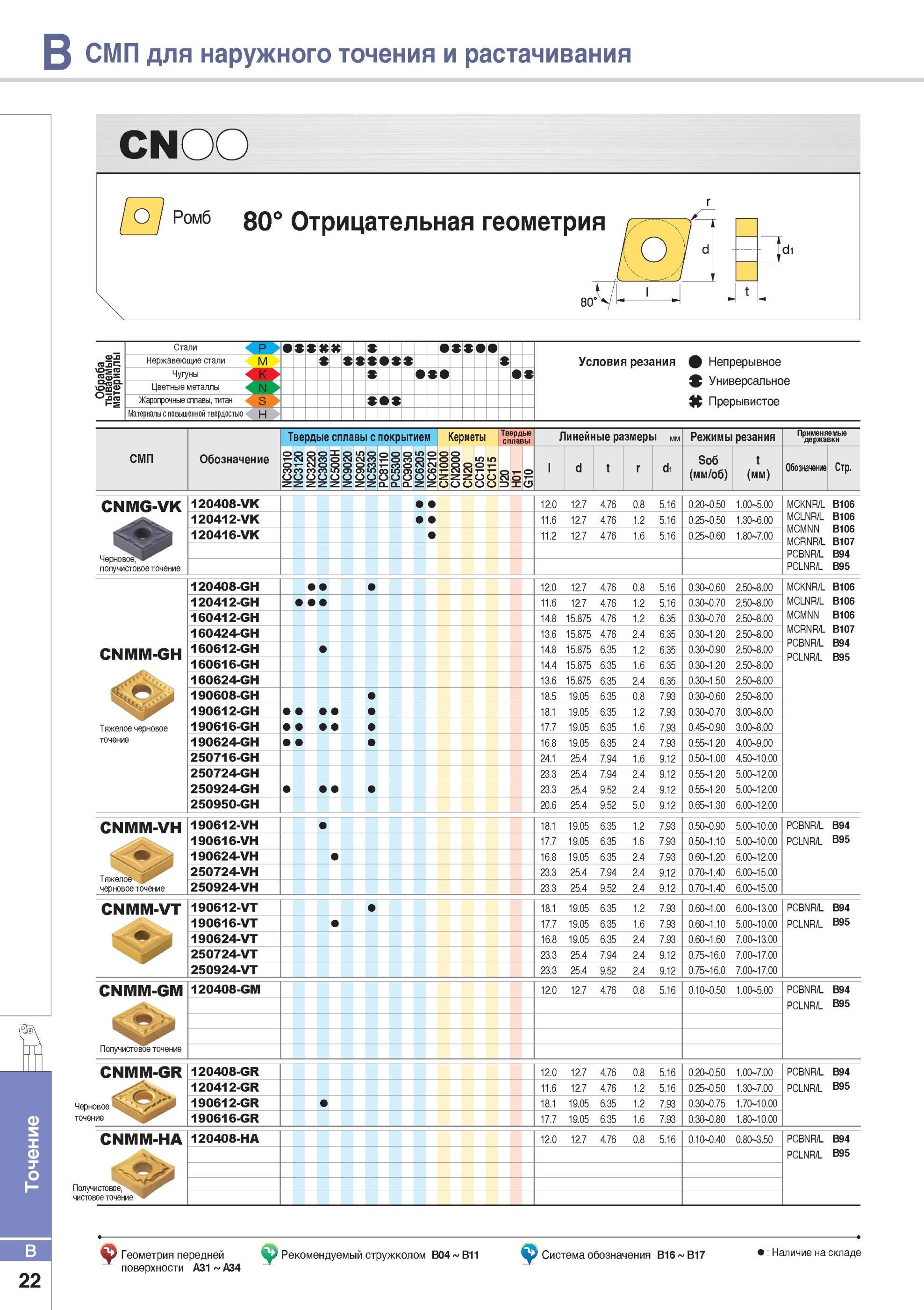

Односторонние твердосплавные пластины Korloy CNMM для тяжелого чернового точения Размерные характеристики Общий вид Рекомендуемые режимы резания Пластины р

70 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.B22

70 Односторонние твердосплавные пластины Korloy CNMM для тяжелого чернового точения Размерные характеристики Общий вид Рекомендуемые режимы резания Пластины р Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. B22

Односторонние твердосплавные пластины Korloy CNMM для тяжелого чернового точения Размерные характеристики Общий вид Рекомендуемые режимы резания Пластины р

Односторонние твердосплавные пластины Korloy CNMM для тяжелого чернового точения Размерные характеристики Общий вид Рекомендуемые режимы резания Пластины режущие сменные Korloy СМП для наружного точения и растачивания Стали p Нержавеющие стали M Чугуны K Цветные металлы N Жаропрочные сплавы, титан S Материалы с повышенной твердостью H Обрабатываемые материалы Условия резания Твердые сплавы с покрытием Керметы Твердые сплавы Линейные размеры Режимы резания Sоб (мм/об) t (мм) Применяемые державки Обозначение Стр. CNMG-VK 120408-VK 120412-VK 120416-VK Черновое, получистовое точение 12.0 12.7 4.76 0.8 5.16 0.20-0.50 1.00 5.00 11.6 12.7 4.76 1.2 5.16 0.25 0.50 1.30 6.00 11.2 12.7 4.76 1.6 5.16 0.25 0.60 1.80 7.00 MCKNR/L B106 MCLNR/L B106 MCMNN B106 MCRNR/L B107 PCBNR/L B94 PCLNR/L B95 120408-GH 120412-GH 160412-GH 160424-GH 160612-GH 160616-GH 160624-GH 190608-GH 190612-GH Тяжелое черновое точение 190616-GH 190624-GH 250716-GH 250724-GH 250924-GH 250950-GH 12.0 12.7 4.76 0.8 5.16 0.30 0.60 2.50 8.00 11.6 12.7 4.76 1.2 5.16 0.30 0.70 2.50 8.00 14.8 15.875 4.76 1.2 6.35 0.30 0.70 2.50 8.00 13.6 15.875 4.76 2.4 6.35 0.30 1.20 2.50 8.00 14.8 15.875 6.35 1.2 6.35 0.30 0.90 2.50 8.00 14.4 15.875 6.35 1.6 6.35 0.30 1.20 2.50 8.00 MCKNR/L B106 MCLNR/L B106 MCMNN B106 MCRNR/L B107 PCBNR/L B94 PCLNR/L B95 13.6 15.875 6.35 2.4 6.35 0.30 1.50 2.50 8.00 18.5 19.05 6.35 0.8 7.93 0.30 0.60 2.50 8.00 18.1 19.05 6.35 1.2 7.93 0.30 0.70 3.00 8.00 17.7 19.05 6.35 1.6 7.93 0.45 0.90 3.00 8.00 16.8 19.05 6.35 2.4 7.93 0.55 1.20 4.00 9.00 24.1 25.4 7.94 1.6 9.12 0.50 1.00 4.50 10.00 23.3 25.4 7.94 2.4 9.12 0.55 1.20 5.00 12.00 23.3 25.4 9.52 2.4 9.12 0.55 1.20 5.00 12.00 20.6 25.4 9.52 5.0 9.12 0.65 1.30 6.00 12.00 CNMM-VH 190612-VH 190616-VH 190624-VH Тяжелое черновое точение 250724-VH 250924-VH 18.1 19.05 6.35 17.7 19.05 6.35 1.2 1.6 7.93 7.93 0.50 0.90 0.50 1.10 5.00 10.00 5.00 10.00 PCBNR/L B94 PCLNR/L B95 16.8 19.05 6.35 2.4 7.93 0.60 1.20 6.00 12.00 23.3 25.4 7.94 2.4 9.12 0.70 1.40 6.00 15.00 23.3 25.4 9.52 2.4 9.12 0.70 1.40 6.00 15.00 CNMM-VT 190612-VT 190616-VT 190624-VT 250724-VT 250924-VT 18.1 19.05 6.35 17.7 19.05 6.35 1.2 1.6 7.93 7.93 0.60 1.00 0.60 1.10 6.00 13.00 5.00 10.00 PCBNR/L B94 PCLNR/L B95 16.8 19.05 6.35 2.4 7.93 0.60 1.60 7.00 13.00 23.3 25.4 7.94 2.4 9.12 0.75 16.0 7.00 17.00 23.3 25.4 9.52 2.4 9.12 0.75 16.0 7.00 17.00 CNMM-GM Получистовое точение 120408-GM 12.0 12.7 4.76 0.8 5.16 0.10 0.50 1.00 5.00 PCBNR/L B94 PCLNR/L B95 CNMM-GR 120408-GR Черновое точение 120412-GR 190612-GR 190616-GR 12.0 12.7 4.76 0.8 5.16 0.20 0.50 1.00 7.00 11.6 12.7 4.76 1.2 5.16 18.1 19.05 6.35 1.2 7.93 17.7 19.05 6.35 1.6 7.93 0.25 0.50 1.30 7.00 0.30 0.75 1.70 10.00 0.30 0.80 1.80 10.00 PCBNR/L B94 PCLNR/L B95 CNMM-HA 120408-HA Получистовое, чистовое точение 12.0 12.7 4.76 0.8 5.16 0.10 0.40 0.80 3.50 PCBNR/L B94 PCLNR/L B95 мм B 22 /Геометрия передней J-jJ Рекомендуемый стружколом B04 B11 Система обозначения B16 B17 Нашчие на скгаде поверхности A31 A34 CN Ромб 80° Отрицательная геометрия NC3010 NC3120 NC3220 NC3030 NC500H NC9020 NC9025 NC5330 PC8110 PC5300 PC9030 NC6205 NC6210 CN1000 CN2000 CN20 CC105 CC115 U20 H01 G10
